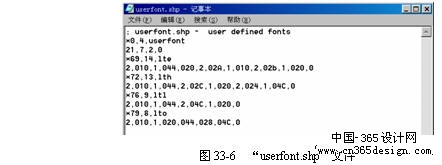

33.2.1 简介 在AutoCAD的早期版本中，仅能通过定义形文件的方法来使用字体。现在AutoCAD可调用系统字库，支持TrueType字体以及PostScript字体，但AutoCAD仍提供了许多使用形定义的字体文件供用户使用，这些字体文件保存在AutoCAD主文件夹的“FONT”子文件夹中。假如用户仍不满意于这些字体，而希望使用具有独特风格的字体，那么我们可以用与创建形文件类似的方式来创建新的字体文件。 33.2.2 字体文件的定义 1. 文字字体说明 假如一个形定义文件被用作字体文件，则文件中的第一个条目必须用于描述字体本身，即文字字体的说明。文字字体说明由头部说明和外形说明两部分组成，用以提供字体本身的信息。详细格式如下： *0，Defbytes，font name Above，Below，Modes，0 其中： (1) Defbytes：外形说明的数据字节数，包括终止符0。 (2) font name：字体名称。 (3) Above：高位距离，定义大写字母在基线上方的矢量长度。 (4) Below：低位距离，定义小写字母在基线下方的距离。 (5) Nodes：定义字体方向，取0表示文字为水平方向，取2表示文字为（水平或垂直）两个方向。 (6) 0：终止标识符。 2. 字符外形定义 字符外形定义与形的定义几乎完全一样，详细差别在于： (1) 字符外形编号为该字母的ASCII码而不能是任意的编号，因为AutoCAD是按字符的ASCII在绘制字符的，而不是它的名称。 (2) 虽然AutoCAD并不根据字符外形的名称来绘制字符，但仍可在编辑字体文件时应用字符外形的名称。一般用小写字母来指定外形名称，小写的外形名称是不会保存在内存中的。 (3) ASCII码中1～31为控制字符，其中只有10用于AutoCAD字体中，用来定义换行（lf）。即将绘图位置下移一行，而不绘制图形。例如： *10,5,lf 2,8,(0,-10),0 33.2.3 字体文件的创建与使用 同形定义文件相同，我们可以使用文本编辑器来创建字体定义文件。 实例3 创建“USERFONT”字体 (1) 使用附件中的“记事本”程序创建一个新的文本文件。 (2) 在该文件中添加如下内容，如图33-6所示。 ; userfont.shp - user defined fonts *0,4,userfont 21,7,2,0 *69,14,lte 2,010,1,044,020,2,02A,1,010,2,02b,1,020,0 *72,13,lth 2,010,1,044,2,02C,1,020,2,024,1,04C,0 *76,9,ltl 2,010,1,044,2,04C,1,020,0 *79,8,lto 2,010,1,020,044,028,04C,0  将该文件保存在AutoCAD主文件夹的“FONTS”子文件夹中，并命名为“userfont.shp”。 (3) 在AutoCAD中对该文件进行编译，并载入到当前的字体样式中。 (4) 在AutoCAD中使用“Text”或“MText”命令绘制文字“HELLO”，结果如图33-7所示。  33.2.4 大字体说明 某些语言（如汉语）的字体包括上千种非ASCII字符。为绘制包含这些文字的图形，AutoCAD支持称为大字体文件的特别格式的形定义文件。由于大字体文件包含成百上千种字符的字体，因此其处理方法较为复杂。除了使用更加复杂的文件搜索技术之外，AutoCAD需要某种方式来用双字节代码表示字符和单字节代码。 大字体形定义文件的第一行必须为： *BIGFONT nchars,nranges,b1,e1,b2,e2,... 其中各项含义如下： (1) nchars：指出此集合中近似的字符定义数量。假如此数值过大，且误差超过百分之十，则速度或文件大小就会受到影响。 (2) nranges：指出有多少个连续区间中的数字用作换码代码；换码代码是双字节代码开始区域的特别字符代码。 (3) b1,e1,b2,e2,…：定义了每个区间的开始和结束代码。 在*BIGFONT行后是字体定义，大字体定义与普通 AutoCAD文字字体相似，区别在于其字符代码（形编号）最大可以为65535之外。 在一些绘图规范中，许多特别符号可以出现在文字字符串中。AutoCAD标准文字字体可扩展包含特别字符。然而，扩展后的标准文字字体有许多限制，如： (1) 每个字体文件的形数目为255。 (2) 标准字符集使用约一半可用的形编号。只有代码1到9，11到31，130到255可用。 (3) 多文字字体需要在每种字体中包含符号定义的副本。 (4) 特别符号需要用户输入%%nnn，此处的nnn是符号的形编号。 而使用大字体机制可以避免这些问题。用户可以选择一个或多个不常使用的字符作为换码代码，例如使用“|R”来调用希腊字母“Γ”。 当需要在AutoCAD系统中使用大字体时，则要在“Text Style（文字样式）”对话框中请选择“Use Big Font（使用大字体）”选项，并在“Big Font（大字体）”下拉列表中选择所需的大字体文件，如图33-8所示。  33.2.5 Unicode字体说明 标准的AutoCAD字体与主机操作系统使用的字符映射一致。这是因为字符直接按它们从键盘获取的格式保存在数据库中。用于生成字体的是一样的字符代码。当使用存在多种字符编码标准的重音字符（八位字符）时，这就成为一个严峻问题。由于字符映射的限制，AutoCAD为其使用的多种代码页提供了一组Unicode字体。这些字体本质上相同，根据定义的代码页的不同，而拥有位于不同位置的字符。假如所使用的字体编码与图形中的文字不匹配，可能绘制出错误的字符。 使用Unicode字体时，文字字符串在被绘制前都转变为Unicode，因此不必再为其他语言或平台提供附加字体。由于Unicode 提供了大字符集，所以一种Unicode字体就能支持所有语言和平台。此功能对用户是透明的，因为假如必要（由代码页的不同决定），图形在加载时被转变为AutoCAD的系统代码页。图形总是以AutoCAD系统代码页的形式保存。 但是需要说明的是，Unicode不能为所有亚洲语言提供完整的支持，因此大字体仍旧在某些或全部亚洲版本中使用。 Unicode形定义文件在格式和语法上与普通AutoCAD形定义文件相同，主要的区别为：1. 在字体开始的语法中不同，如下所示。 *UNIFONT,6,font-name above,below,modes,encoding,type,0 其中font-name、above、below和modes参数与常规字体中的参数相同。余下的两个参数定义如下： (1) encoding：字体编码。使用下列整数值：
(2) type：字体内嵌信息。指定字体是否经过授权。授权字体不能修改和。（按位编码的值可以相加。）
2. 对代码7子型引用的处理不同。假如形描述包含一个代码7子形引用，代码7后的数据将被解释为双字节值。这将影响形描述标题中的数据字节 (defbytes) 总数。例如，下列形描述是在romans.shp 文件中包含的： 返回类别: AuotoCAD教程 上一教程: 线型的定义和创建 下一教程: 菜单定义详解 您可以阅读与"字 体 文 件"相关的教程: · AuTo CAD2007 中文标准教程[94](视频) · AuTo CAD2007 中文标准教程[109](视频) · AuTo CAD2007 中文标准教程[75](视频) · AuTo CAD2007 中文标准教程[26](视频) · 对 象 特 性 |
  |
