在等轴测面中绘制简朴图形

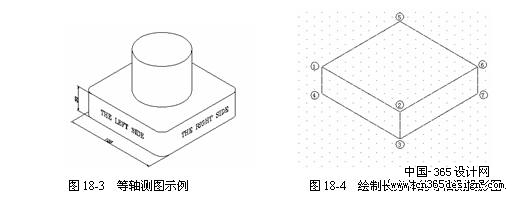

   下面来绘制一幅简朴的的等轴测图(如图18-3所示),并相应学习在等轴测图中直线与弧线的画法。

    启动AutoCAD 2002系统,并以“acadiso.dwt”为样板创建新图形文件。
18.3.1 直线的画法
    先利用直线来绘制图形下部的长方体。
    (1) 选择菜单【Tools(工具)】→【Drafting Settings…(草图设置)】,在“Drafting Settings(草图设置)”对话框的“Snap and Grip(捕获与栅格)”选项卡中,打开等轴测捕获模式,并将栅格(Grid)、捕获(Snap)及正交(Ortho)模式打开,栅格间距设置为10。
    (2) 调用“isoplane”命令,激活左轴测面。然后用直线将①、②、③、④各点连接起来(参看图18-4)。在等轴测图中的直线用法与正交视图中的用法一样。
    (3) 按Ctrl+E键,切换到上轴测面,用直线将①、⑤、⑥、②点连接起来。
    (4) 再按一次Ctrl+E键,切换到右轴测面,用直线将⑥、⑦、③点连接起来。
这样,就完成了长方体的二维等轴测投影图(如图18-4所示)。现在可以将这一步骤的成果保存,以备在下一步骤中继承使用。
18.3.2 圆的画法
    在上一步的基础上利用椭圆和直线来绘制圆柱体的等轴测投影图。在等轴测图中绘制圆时应使用椭圆命令,因为正交视图中的圆在投影图中表现为椭圆形式。

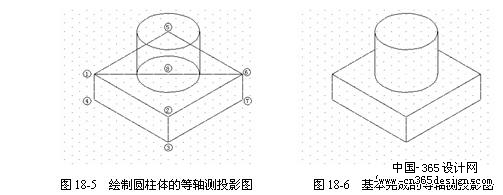

    (1) 切换到上轴测面,利用端点捕获,用直线将点①和点⑥连接起来(参看图18-5)。这条线是为确定圆柱底面中央点而作的辅助线。
    (2) 选择工具条“Draw(绘图)”中的 图标,并进行如下操作:

Command: _ellipse



Specify axis endpoint of ellipse or [Arc/Center/Isocircle]: i Enter

//选择“Isocircle”选项

Specify center of isocircle: _mid of

//选择辅助线中点⑧点作为圆心

Specify radius of isocircle or [Diameter]: 30 Enter

//指定半径为30

     其中“Isocircle”选项是椭圆命令在等轴测模式下专有的选项,用于在等轴测模式下绘制圆的等轴测形式。
    (3) 然后将该圆向Z轴正方向复制,距离为50,并使用象限点捕获,将两个圆用直线连接,这样就完成了圆柱体的二维等轴测投影图(如图18-5所示)。

    (4) 为了更好地表现三维效果,把辅助线和物体背面的线去掉,此时应得到如图18-6所示的图形。现在可以将这一步骤的成果保存以备在下一步骤中继承使用。
18.3.3 圆弧的画法
     现在学习等轴测投影图中圆弧的画法,并利用圆弧绘制长方体的圆角。在等轴测图中绘制圆弧仍使用椭圆命令。
     (1) 切换到上轴测面,在“Draw(绘图)”工具条中选择 图标,并进行如下操作:

Command: _ellipse



Specify axis endpoint of ellipse or [Arc/Center/Isocircle]: a Enter

//选择“Arc”选项

Specify axis endpoint of elliptical arc or [Center/Isocircle]: i Enter

//选择“Isocircle”选项

Specify center of isocircle:

//选择⑨点作为圆心

Specify radius of isocircle or [Diameter]: 30 Enter

//指定半径为10

Specify start angle or [Parameter]: 150

//指定起点角度为150

Specify end angle or [Parameter/Included angle]: -150

//指定端点角度为-150

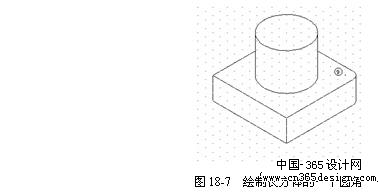

     (2) 然后将该圆弧向Z轴负方向复制,距离为30,并使用四分圆点捕获,将两个圆弧用直线连接,这样就完成了圆柱体的一个圆角(如图18-7所示)。

     (3) 用同样的方式绘制出其他两个圆角后,就得到了一个还缺少文字和标注的等轴测投影图,详细过程作为训练由读者去完成。
     下面将给已画好的等轴测图加上文字和标注。
