　打开AutoCAD 2004进入的绘图环境，这里就是我们的设计工作空间。

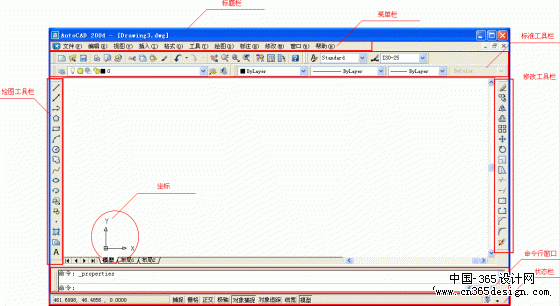

　　如图1所示，AutoCAD 2004用户界面包括菜单栏、工具栏、状态栏、命令行窗口、绘图窗口等，下面我将一一具体介绍。（图片均可点击放大）

图1

　　标题栏在大多数的应用程序里面都有，AutoCAD 2004的标题栏在应用程序的最上面，它的左侧用来显示当前正在运行的应用程序名称，它的右侧为最小化、最大化（还原）和关闭按钮。

　　AutoCAD 2004菜单栏包括十一个菜单项，这些菜单包含了AutoCAD常用的功能和命令。

　　工具栏提供了更简便快捷的工具，只须单击工具栏上的工具按钮，可使用大部分常用的功能。

　　在AutoCAD 2004中，有29个已命名的工具栏，每个工具栏分别包含从2个到20个不等的工具。打开“视图”菜单具，选择“工具栏”命令，如图2所示。在这里，您可以打开或关闭工具栏。

图2

   [2]

图3

　　“修改”工具栏（图4）中的工具用于修改已存在的实体，可对实体进行移位、复制、旋转、删除、修剪、拉伸等操作。这个工具栏中的所有命令都可以在“修改”菜单中找到。

图4

　　“修改Ⅱ”工具栏（图5）中的工具用于修改复杂实体，如多段线、复合线、三维实体以及阴影线等。

图5

　　“标注”工具栏（图6）中的工具用于给图形标注尺寸，其中的大部分命令可在“标注”菜单中找到。

图6

　　“实体”工具栏（图7）用于建立和编辑三维实心体。

图7

　　“曲面”工具栏（图8）用于建立和编辑三维曲面。

图8

　　“参照”工具栏（图9）用于控制图标的交叉引用。

图9

　　“渲染”工具栏（图10）用于操作AutoCAD的润色加工功能。

图10

　　“对象捕获”工具栏（图11）用于帮助用户选择对象上的特别点，如端点、中点、交点和圆心等。

图11

　　“UCS”工具栏（图12）用于设置工作平面，它对于三维造型十分有用，也有助于绘制二维图。

图12

　　“实体编辑”工具栏（图13）用于编辑实体。

图13

　　“标准”工具栏用于一些常用的操作：如打开文件、保存文件、打印等，正常情况下它是位于菜单栏的下面。
　　“查询”工具栏（图14）用于求距离、点坐标值、实体特性、质量和区域等。

图14

　　“插入”工具栏（图15）用于插入其它图形、光栅图像和OLE对象等。

图15

　　“视口”工具栏（图16）包含的是用于观察三维模型的工具。

图16

　　“缩放”工具栏（图17）用于放大、缩小图形。

图17

    [3]

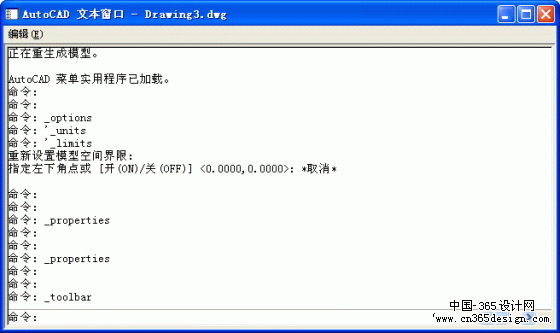

图18

　　屏幕上的光标会根据其所在区域不同而改变运送，在绘图区呈“十”字外形，十字光标主要用于在绘图区域标识拾取点和绘图点。还可以使用十字光标定位点、选择绘制对象。而在绘图区以外呈白色箭头外形。

　　用户坐标系统图标显示的是图形方向。坐标系以X、Y、Z坐标为基础。AutoCAD有一个固定的世界坐标系统和一个活动的用户坐标系。查看显示在绘图区域左下角的UCS图标，可以了解UCS的位置和方向。

　　单击“模型”和“布局”标签可以在模型空间和图纸空间往返切换。一般情况下，先在模型空间创建和设计图形，然后创建布局以绘制和打印图纸空间中的图形。
