制作工具：Autocad2005中文版（其他版本类似）

　　创作要点和技巧：单元房平面图的绘制主要是画出其墙体、柱子、门洞等等，需要注重阵列的应用;然后需要自己画一些常用的家具或者导入外部参照模块;最后是尺寸的标注。

　　1、打开Autocad2005，在“文件”菜单中选择“新建”命令，创建一个新的文件。输入Osnap命令，打开“草图设置”对话框，然后在“对象捕获”选项卡中，选中“端点”复选框和“中点”复选框，使用端点和中点对象捕获模式。

　　选择“直线”命令，绘制两条直线。然后选择“偏移”命令对正交直线进行偏移，其中竖向偏移的距离依次伟2000、2000、3000、2000、5000;水平方向偏移的距离依次为3000、3000、1200轴线网格(其数值应该根据实际房屋建筑图纸来确定，这里只是一个例子的数据)，效果如图1所示：

　　2、选择“多线样式”命令 ，弹出“多线样式”对话框。在此对话框中的“名称”文本框中输入“墙体”名称，，然后单击“添加”按钮，创建一个新的多线样式。假如要对新的多线样式的详细细节进行设置，可以单击“元素特性”按钮，谈出“元素特性”对话框，将“偏移”的距离设置为120.000，然后单击“确定”按钮，返回多线样式“多线样式”对话框，继承单击“确定”按钮即可完成多样线式的设置。

　　选择“多线”命令，沿着轴线绘制墙体草图。

　　命令:Mline

　　当前设置:对正=上，比例=20.00，样式=墙体

　　制定起点或[对正(J)/比例(S)/样式(ST)]:ST

　　输入多线样式名或[?]:墙体

　　当前设置:对正=上，比例=20.00，样式=墙体

　　制定起点或[对正(J)/比例(S)/样式(ST)]:S

　　输入多线比例<20.00>:1

　　当前设置:对正=上，比例=20.00，样式=墙体

　　制定起点或[对正(J)/比例(S)/样式(ST)]:J

　　输入对正类型[上(T)/无(Z)/下(B)]<上>:Z

　　当前设置:对正=上，比例=20.00，样式=墙体

　　制定起点或[对正(J)/比例(S)/样式(ST)]:

　　指定下一点:

　　指定下一点或[放弃(U)]:

　　指定下一点或[闭合(C)/放弃(U)]:

　　......

　　指定下一点或[闭合(C)/放弃(U)]:C

　　按照设计规划出每个房间的位置,效果如图2所示:

　　3、选择“多线编辑”命令，弹出“多线编辑工具”对话框，选中其中合适的多线编辑图表，对绘制的多线进行编辑，

　　命令:Mledit

　　选择第一条多线://选择其中一条多线

　　选择第二条多线://选择另外一条多线

　　选择地一条多线或[放弃(U)]:

　　完成编辑后的图形如图3所示:

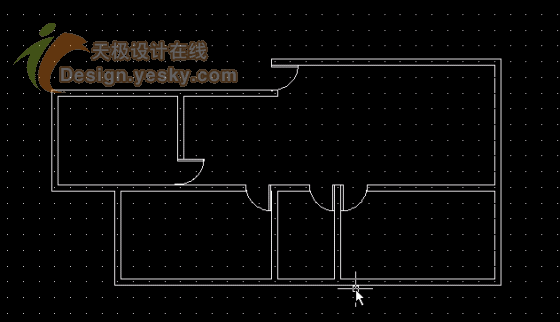

4、选择“插入块”命令，将门的块插入进来，并选择“修剪”命令，对门洞进行修剪，效果如图4所示:

　　5、选择“图案填充”命令，点击“拾取点”，选择绘制好的墙体，然后回车选择合适的图案，对墙体进行填充，效果如图5所示:

　　6、选择“矩形”命令和“复制”命令绘制一个电视柜。(为了和墙体线有所区别可以改变一下线的颜色)

　　命令:Rectang

　　指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:From

　　基点:〈偏移〉:@-100,950 //选择一面墙体的中点为基点

　　指定另一个角点或[尺寸(D)]:@-600,-1900

　　命令:Rectang

　　指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:

　　指定另一个角点或[尺寸(D)]:@-600,-600

　　命令:Copy

　　选择对象:找到1个

　　选择对象:

　　指定基点或位移:指定位移的第二点或〈用第一点作位移〉:@0，-650

　　指定位移的第二点:@0，-1300

　　指定位移的第三点:

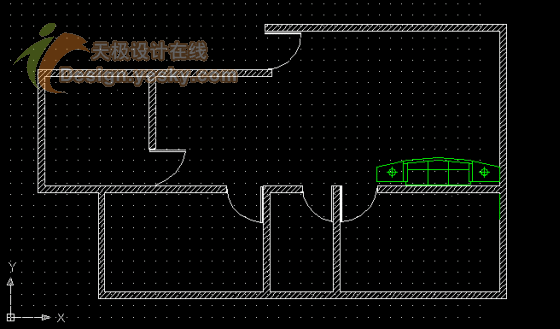

　　然后再利用弧线命令装饰一下，还可以绘制电视柜两侧的音箱柜以及简朴的音箱平面图标，这样一个电视柜就做好了，效果图图6所示:

　　7、选择“矩形”命令绘制双人床，较小矩形尺寸为1800*1500，较大尺寸为1800*2000。

　　命令:Rectang

　　指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:From

　　基点:〈偏移〉:@100,0 //选择卧室墙线的上一点为基点

　　指定另一个角点或[尺寸(D)]:@50,-1800

　　命令:Rectang

　　指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]://选择上一个矩形右上角点

　　指定另一个角点或[尺寸(D)]:@2000,-1800

　　用“圆角”命令对床边进行圆角处理，然后选择“矩形”命令、“复制”命令和“圆角”命令绘制枕头矩形。效果如图7所示:

8、下面来绘制卫生间的马桶。

　　命令:Rectang

　　指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:

　　指定另一个角点或[尺寸(D)]:@200,500

　　命令:Rectang

　　指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:

　　指定另一个角点或[尺寸(D)]:@30,500

　　选择“圆”命令和“椭圆”绘制圆椭圆，圆半径设置为250，椭圆长轴半径设置为300，短轴设置为250。

　　命令:Circle

　　指定圆的圆心或者[三点(3P)/两点(2P)/相切、相切、半径(T)]:

　　指定圆的半径或者[直径](D)<20.0000>:250

　　命令:Ellipse

　　指定椭圆的轴端点或[圆弧(A)/中央点(C)]:C

　　指定椭圆的中央点:

　　指定轴的端点:@300，0

　　指定另一条半轴长度或[旋转(R)]:250

　　选择“直线”命令绘制直线连线圆与椭圆的交点，然后选择“修剪”命令利用绘制的辅助线段除去左半圆和右半椭圆，修剪后删除辅助线段，完成便池外壁的绘制。效果如图8所示:

　　9、在Autocad平面布置图中，在同一领域内常常会用到相对比较固定的一些图形，如沙发、床、电视柜以及卫生间、厨房里的一些摆设，这些都可以从其他图形中调进、插入;这样既标准，又节省了大量的绘图时间。

　　命令:Xref

　　输入选项[?/绑定(B)/折离(D)/路径(P)/卸载(U)/重载(R)/覆盖(O)/附着(A)]<附着>:

　　接着可以导入需要的图形，调整比例大小，然后放到各个房间合适的位置就可以了。效果如图9所示:

　　10、标注尺寸

　　用“直线”工具在平面图的四周画一些平行线，然后根据每个房间结构再画出与这些平行线垂直的直线，使其分别成为一个个线段。然后点击“线性标注”命令在每个线段中间拉出一条直线，这样每个线段之间的尺寸就出现在线段中间，快捷而又异常精确。然后用“修剪”命令对多余的线段进行修剪，使其变得美观一些,在下面标注上名称和比例。效果图10所示:

　　11、图纸打印

　　这样整个平面布置图就算完成了，最后一步的工作就是把图纸打印出来。在“命令”提示符下键入Plot并按空格键或Enter键。激活plot命令后，Autocad将显示“打印”对话框，该对话框的“布局名”选项组中显示了将要进行打印输入的布局，然后单击确定，打印出图纸。效果如图11所示:
