Adobe Illustrator CS以及以上版本提供了3D功能，用这个功能可以轻松创建一些简朴的三维矢量模型。本例我们用CS2中的3D功能创建几个精致的立体骰子。

　　完成效果如下：

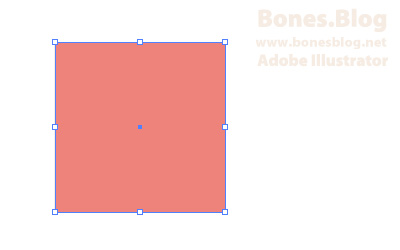

　　打开Adobe Illustrator CS2，新建文件，选择矩形工具，按住Shift键，在画布上绘制出一个正方形。

　　选择直线工具，按住Shift，绘制45度角倍数的垂直和水平线两条：

　　使用选择工具，将所有图形选中。

　　执行“窗口>对齐”命令，显示对齐调板，在对齐调板中单击“水平居中对齐”和“垂直居中对齐”按钮各一次。

　　执行“视图>参考线>创建参考线”命令，将图形转变为参考线，选择椭圆工具，将光标移至参考线的左上角。

　　按住Shift＋Alt键，从中央点绘制出一个正圆：

　　使用选择工具选中绘制好的圆形，按住Alt键进行拖动，将圆形的中央点拖曳至辅助线的交叉点上对齐后，松开鼠标，圆形被复制。

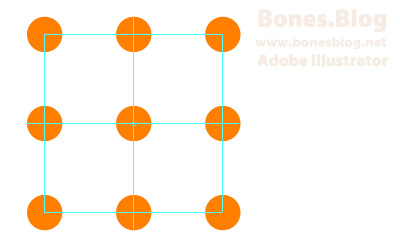

　　按上一步一样的方式再复制出7个圆形。

　　执行“视图>参考线>清除参考线”命令，将参考线移除，使用选择工具选中9个圆形，并执行“对象> 编组”命令，将9个圆形编组。

　　使用圆角矩形工具，按住Shift键，绘制一个正的圆角矩形，在绘制过程中，可以使用↑和↓来调整圆角的大小。

　　使用选择工具选中所有图形，在对齐调板中在对齐调板中单击“水平居中对齐”和“垂直居中对齐”按钮各一次。

　　将圆角矩形选中，并将圆角矩形填充色改为“红色”，并执行“对象>排列>置于底层”命令。

　　选中所有图形，按住Alt键，将图形移动并复制，复制得到6个一样的图形。

　　使用直接选择工具将所有不要的圆形选中，按Delete键进行删除。

　　使用选择工具如下图所示选中一个图形，在路径查找器调板中单击“与外形区域相减”按钮，并单击“扩展”按钮，将圆点挖空，并依次将其他5个图形分别挖空

　　执行“窗口>符号”命令，显示符号调板，依次将6个外形分别拖入符号调板中

　　定义完成符号后，以上图形均可以删除，选择矩形工具，在画布上单击，弹出矩形对话框，在对话框中设定矩形的宽度和高度为“20mm”

　　单击“确定”按钮，得到一个20×20mm的正方形。

　　执行“效果>3D>凸出和斜角”命令，弹出凸出和斜角对话框。

　　Step 1:调整立体外形的角度

　　Step 2:设定三维外形的透视效果

　　Step 3:在“凸出厚度”中设定厚度为20mm，目的是为了确保得到的是一个正方形

　　Step 4:单击“较多选项”按钮

　　Step 5:设定光源的数量和位置

　　Step 6:设置光源的强度

　　复选“预览”选项框，可以看到预览结果。

　　单击凸出和斜角对话框中的“贴图”按钮，弹出贴图对话框。

　　Step 1:选择一个符号

　　Step 2:单击“缩放以适合”按钮，将贴图和表明大小缩放一至

　　Step 3:选择下一个表面，重复Step 1和Step 2，一个表面贴一个符号

　　Step 4:将“贴图具有明暗调”复选项勾上

　　单击两次“确定”按钮，得到三维的矢量骰子效果图。

　　一样的方式，可以在“凸出与斜角”对话框中设定“表面”的类型，做不同的应用。
