用Illustrator CS设计精美质感图标

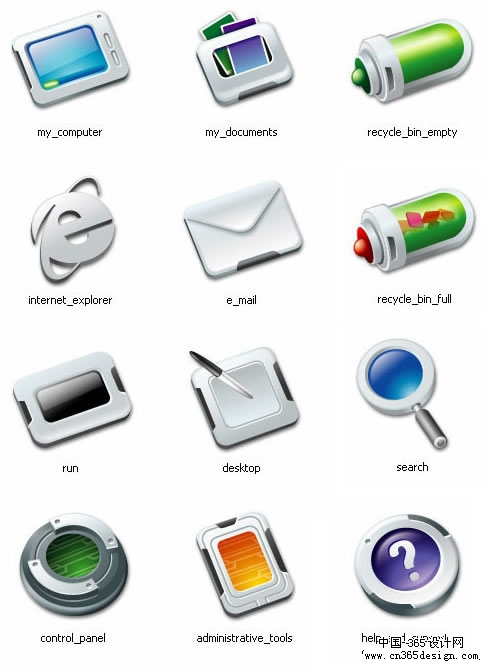

  利用 Adobe Illustrator CS 进行图标设计并在 Photoshop 中进行后期处理,用 Iconworkshop 输出 .ico 格式的图标文件。图标是界面设计领域重要的一项设计内容,这次以在 2004 度中由 stardock 公司主办的 GUI 国际奥林匹克大赛中获全场大奖的图标包的 The Last Order 中的一个图标作为例子给大家讲述一下图标制作的过程。下图是这套图标的部分截图。教程中所应用到的软件主要有 Adobe Illustrator CS/Adobe Photoshop/Axialis Icon-workshop

用Illustrator CS设计精美质感图标

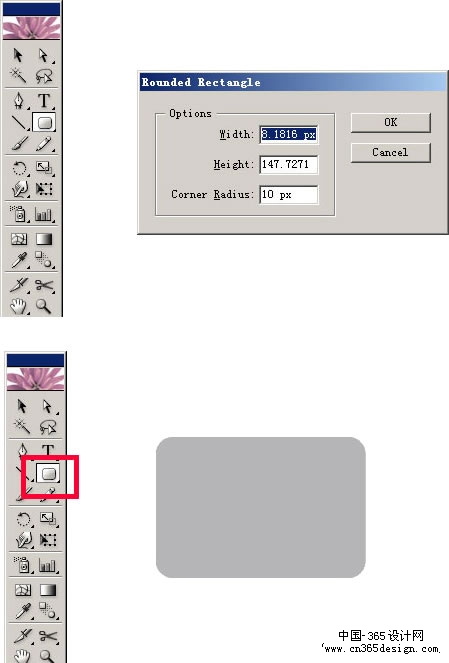

  1.打 AdobeIllustrator CS ,选取工具栏上的圆角矩形工具,单击画板任意位置在弹出的窗口中开可以设定圆角曲度。(假如第一次圆角矩形长宽不合适,可以删除,直接拖拽得到合适大小)

用Illustrator CS设计精美质感图标

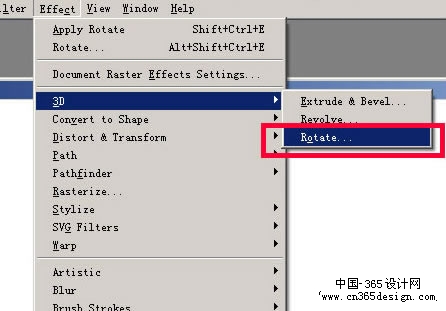

  2.选中菜单 Effect/3D/Rotate 命令调出 3D 旋转设置窗口,用于生成 3D 透视图形(只有最新的 Illustrator CS 版 本具有此功能)

用Illustrator CS设计精美质感图标

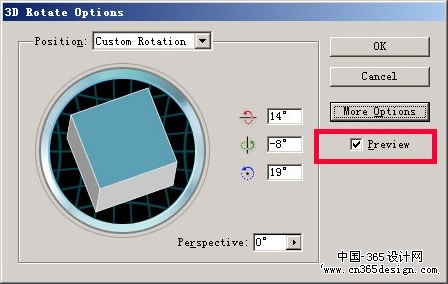

  3.调整至合适角度(如过制作一整套图标,请记住保留设置参数,以应用于整套图标设计保持风格统一)选中 Preview 可以既时的看到画板中图形的应用效果。

用Illustrator CS设计精美质感图标

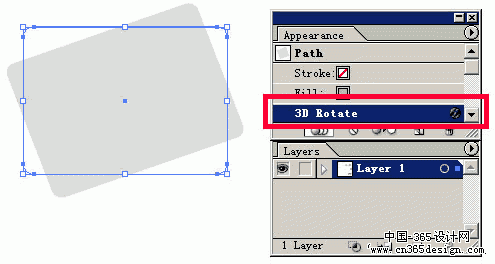

  4.可以在 Appearance 棉板里看到所应用的 3D Rotate 效果,并可以随时通过双击调出 3D Rotate 窗口进行调节。

用Illustrator CS设计精美质感图标

  5.调整至合适角度,使用 object 菜单下的 Expand Appearance 命令把应用效果的图形“打散”: 即不再具有 Appearance 的属性。

用Illustrator CS设计精美质感图标

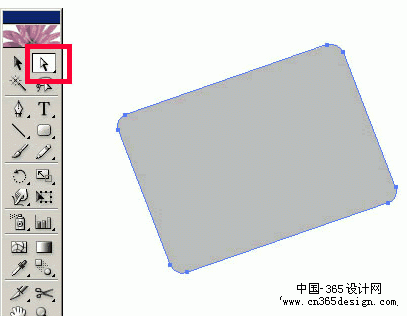

  6.选用工具栏中的白色箭头选中我们需要的图形用 Ctrl+c( 复制 ) Ctrl+v (粘帖)提取出来, 其余的无用图形删除。

用Illustrator CS设计精美质感图标




  7.随后我们用渐变色给这个图形上色,用 Gradient 面板设计渐变颜色,用 Swatch 面板调整颜色,这里采用的是线型(linear)渐变,假设光源来自左上角,这将是后面所有图标上色的依据。

用Illustrator CS设计精美质感图标

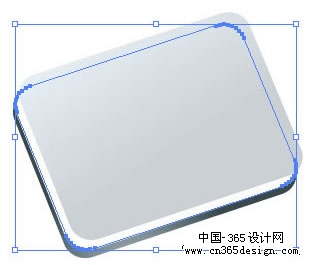

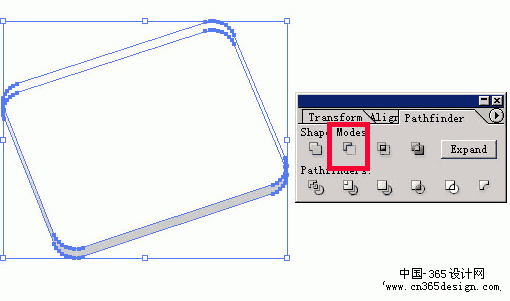

  8.把此图形复制一遍,按图中方法排列,同时选中两个图形,然后调出 Pathfinder 面板, 使用 Subtract form sharp area 制作出此图形的立体厚度。然后可以点击 Expand 按钮展开此合并图形。

用Illustrator CS设计精美质感图标

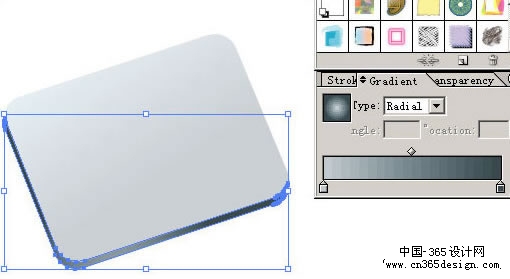

  9 随后我们给这个图形也上色,同样使 G radient 面板,在这里我采用的圆行渐变模式。

用Illustrator CS设计精美质感图标

  10.这一步我们预备为这个“面板”增加一些高光。先复制一个同样的图形填充为白色置于此“面板”下方。

用Illustrator CS设计精美质感图标

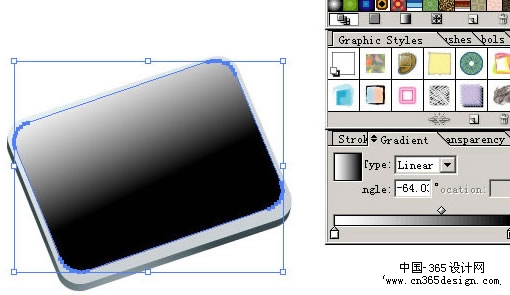

  11.随后再复制一个同样的图形置此“面板”上方,并适当缩小一些,采用黑白两色线性渐变填充。

用Illustrator CS设计精美质感图标

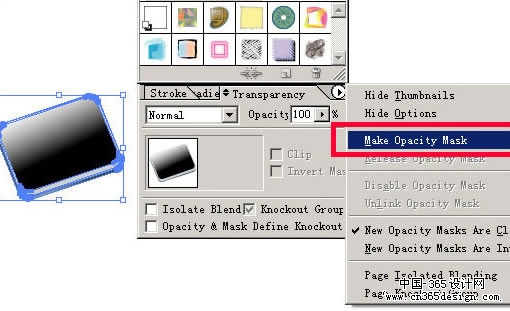

  12.随后同时选中此黑白渐变图形以及下面的“面板”图形,打开 Transparncy 面板,点击面板右下方的小箭头在弹出菜单中使 用 Make Opacity Mask

用Illustrator CS设计精美质感图标

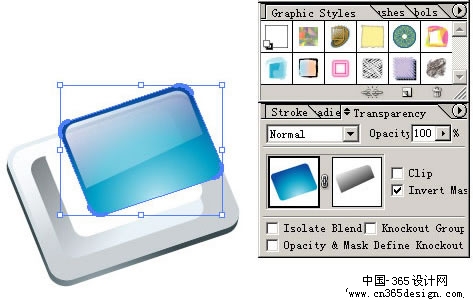

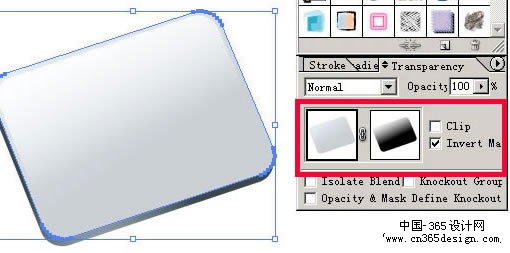

  13.同时取消 Clip 选中状态,并勾选 Invert Mask 选项,这样我们就为这个“面板”图形增加了一个透明蔗遮罩,在这种状态下,黑白渐变图形(已被作为 Opacity Mask 中的图形)黑色部分表示了被遮物体(面板)的透明部分,所以刚才我们为“面板”下方添加的同样大小的白色图形是为了怕背景是有色的或是下方还会有其他物体从透明的“面板”透出。编辑 Opacity Mask 中的物体需要点击 Transparency 面板中的 Opacity Mask 区域再进行编辑。

用Illustrator CS设计精美质感图标







  14.下面开始为这个面板添加一个屏幕。复制一个图形置于“面板”上方,大小如图,也采用线性渐变,因为光照方向原因。注重深色和浅色的方向和“面板”方面:我们在这里做个凹槽效果。

用Illustrator CS设计精美质感图标

  15.假如理解了透明遮罩的原理,这一步对你异常简朴,和上面给“面板”加高光相同首先复制白色底色以及蓝色面板,随后用黑白色渐变图形制作透明遮罩效果,各图形层次如图所示。

用Illustrator CS设计精美质感图标

  16.蓝色面板的色彩填充我采用的圆形填充,如图所示。

用Illustrator CS设计精美质感图标

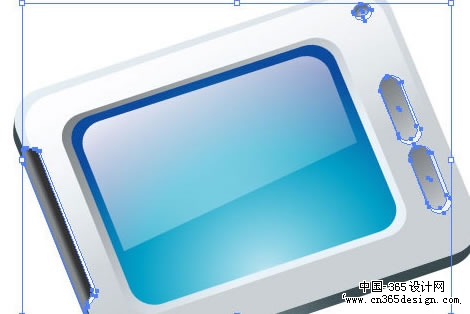

  17.下面为这个基本成型的平板电脑增加更多细节,左边的图形,以及右边的三个凹槽,这里需要注重的是所有图形我都复制了两遍,下面的图形填充白色并向右下方位移若干像素,是为了体现凹槽的高光。

用Illustrator CS设计精美质感图标

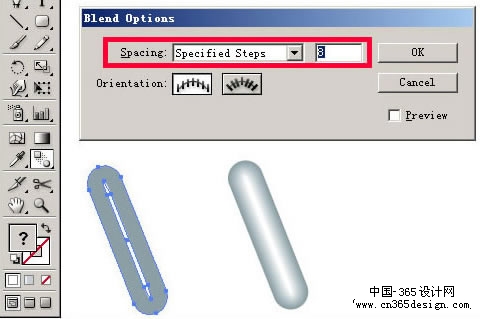

  18.下面我们来制作凹槽上面的按钮,虽然面积很小,也要体现出高光的渐变,我在这里采用了 Blend 混合来制作着两个按钮。双击 Blend Tool 图标可以调出 Blend 混合参数面板。选取工具栏目中的 Blend Tool ,单击混合的第一个图形,随后点击第二个图形完成混合。

用Illustrator CS设计精美质感图标

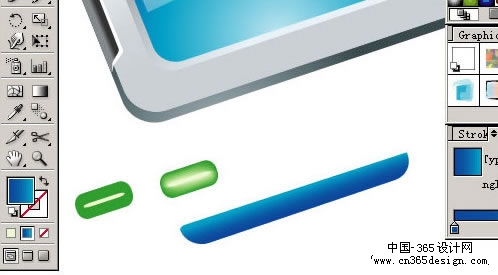

  19.用钢笔工具以及各种标准图形的组合完成下面的图形,使之组合成为电脑上的其他各个元素(绿色按钮同样采用 Blend 混合完成)

用Illustrator CS设计精美质感图标

  20.这样我门完成了这个图标的创建工作,随后作的是输出。绘制一个 128 X 128( 单位:像素 ) 的正方行,精确的图形调整可以在 Transform 面板中完成,随后是在 Transparency 面板中将 Opacity 值调整为 0%

用Illustrator CS设计精美质感图标

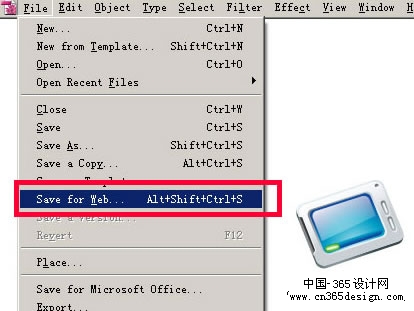

  21.使用 Flie 菜单下的 Save for web 命令,在弹出的窗口中选用 PNG 格式输出(选择透明输出: Transparency )

用Illustrator CS设计精美质感图标

用Illustrator CS设计精美质感图标

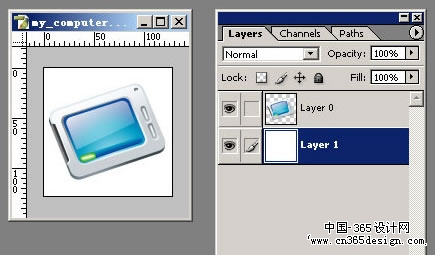

  22.随后在 Photoshop 中打开刚才输出的 PNG 文件,在其下方新建一个图层填充为白色以为图标加入阴影时便于看到效果)

用Illustrator CS设计精美质感图标

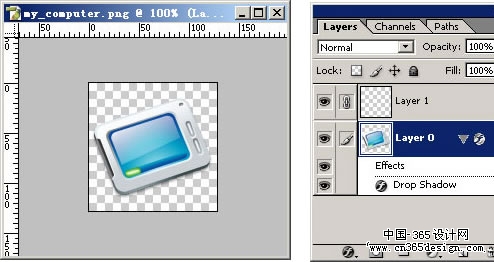

  23.双击图标图层在 Layer Style 中为其增加了一个阴影效果。以增强图标再生成后在各种色彩桌面上的识别率。

用Illustrator CS设计精美质感图标

  24.随后删除白色辅助图层,效果如下。

用Illustrator CS设计精美质感图标




  25.新建一个图层,使之与图标图层连接,使用 Ctrl+E 合并连接图层把效果应用于图标,随后保存这个 PNG 文件。

用Illustrator CS设计精美质感图标

  26.使用 ICONWORKSHOP 打开这个 PNG 文件,使用 Save Icon Form Image 按钮转变 PNG 图象为 ICO 文件。

用Illustrator CS设计精美质感图标

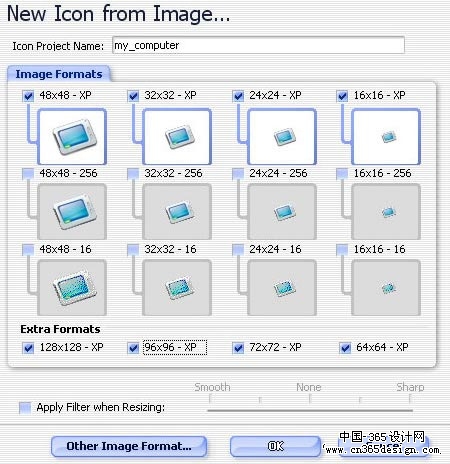

  27.选择你要输出的 ICO 的文件规格。

用Illustrator CS设计精美质感图标

  28.后的 ICO 格式文件你就可以直接通过 Window 或第三方图标治理软件浏览了(推荐使用 Microangelo )

用Illustrator CS设计精美质感图标

  欢迎大家访问我的网站:www.rokey.net
