1 引言

    Pro/ENGINEER、 AutoCAD、MasterCAM、Unigraphics（简称UG）是目前海内外机械制造业中应用较广泛的CAD/CAM软件。工程技术人员在具有相应许可的情况下，纯熟把握这四种软件图样的相互转变方式，对于提高设计、编程效率是大有益处的。

    Pro/ENGINEER是一套具有优秀的三维造型功能、强盛的参数化设计和统一数据库治理等特点的CAD/CAM软件，而AutoCAD有完善的二维工程图样设计功能。因而，结合Pro/ENGINEER的特点进行产品的三维参数化设计，利用AutoCAD强盛的二维绘图功能，进行图样的处理和方案保存，是一种可行而有效的方式。又如，MasterCAM在中小型模具制造企业中应用较普遍，但其CAD部分功能相对较弱，进行复杂曲面、实体造型时较困难。因而，可以结合Pro/ENGINEER的特点进行产品的参数化实体设计，再导入MasterCAM中进行NC程序的编制。

2 图样转变可行性

    IGES（Initial Graphics Exchange Specification）、DXF(Drawing eXchange File)图形文件格式是Pro/ENGINEER、MasterCAM、UG和AutoCAD都支持的文件格式，它们是具有专门格式的顺序文件，可以用各种编辑软件进行编辑，也可以用高级语言来读写。IGES、DXF文件在四种设计软件中均具有操作简易性和双向性的特点，这使得Pro/ENGINEER与MasterCAM、AutoCAD、UG之间图样的相互转变成为可能。

3 图样转变的实现

    3.1 Pro/ENGINEER与MasterCAM 3D图样转变

    3.1.1 Pro/ENGINEER图样导入MasterCAM实现过程

    （1） 在Pro/ENGINEER中打开要输出的文档。

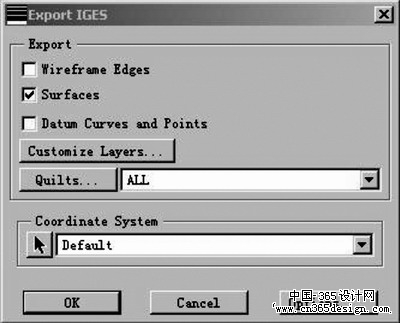

    （2） 单击“File→Export→Model→IGES”，输入文件名，然后单击“√”，弹出“Export IGES”对话框（如图1所示）。

    （3） 在Export IGES对话框中进行相应参数设置，默认项“Surfaces”是将Pro/ENGINEER的3D模型输出为曲面数据；“Wireframe Edges”项仅输出3D模型的边界线；“Datum Curves and Points”项仅输出3D模型上的点和曲线资料。利用“Quilts”按钮选择3D模型上的曲面，可以仅输出含有该曲面的IGES数据。在完成相应参数设置后，单击“Ok”，文件转变完毕。

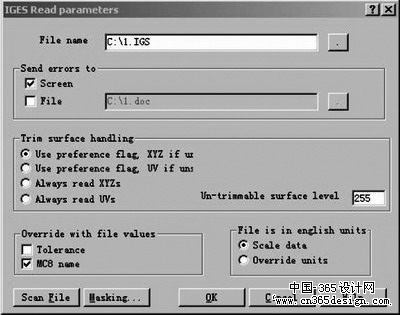

    （4） 开启MasterCAM，单击“File→Converters→IGES→Read File”，打开上一步转变生成的IGES文件，系统弹出“IGES Read Parameters”对话框（如图2所示），在对话框中采用默认值或进行相应参数设置后，单击“Ok”，即完成文档导入。


图1 输出IGES格式文件对话框

图2 输入IGES格式文件对话框

    3.1.2 MasterCAM图样导入Pro/ENGINEER实现过程

    （1）在MasterCAM中打开要输出的文档。

    （2）单击“File→Converters→IGES→Write file”，输入文件名，指定文件存放目录，完成IGES格式文件的转变。

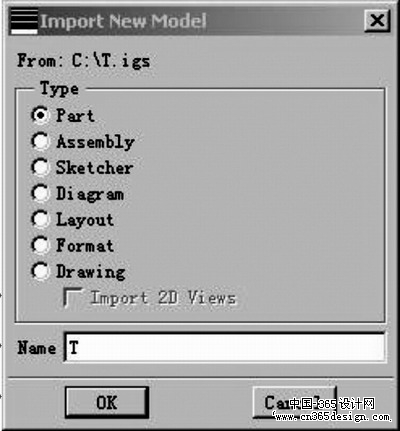

    （3） 开启Pro/ENGINEER，单击“File→Import→Creat New Model”，选择上一步转变生成的IGES文件，单击“Ok”，系统弹出“Import New Model”对话框（图3）。

图3 输入新模型对话框

    （4）在对话框中采用默认值或进行相应参数设置后，单击“Ok→Close”，即完成了文档导入。

    3.2 Pro/ENGINEER与 AutoCAD工程图样转变

    （1） 在Pro/ENGINEER中打开要输出的工程图文档。

    （2）单击“File→Export→Model→DXF”或“DWG”， 输入文件名，然后单击“√”，既完成了文件转变。

    （3）开启AutoCAD2000(简体中文版)，单击“文件→打开”，选择上一步转变生成的DXF或DWG文件，单击“打开”，即完成了工程图文档导入。

    3.2.2 AutoCAD图样导入Pro/ENGINEER实现过程

    （1）在AutoCAD中，将要输出的工程图文档存为DXF格式文档。

    （2）在Pro/ENGINEER中新建一个工程图文档，然后，在工程图中单击“File→Import→Append To Model”，选择上一步生成的DXF格式文档，单击“Ok→Yes”，完成工程图文档的导入。

    3.3  Pro/ENGINEER与 UG 3D图样转变

    3.3.1 Pro/ENGINEER图样导入UG实现过程

    （1）在Pro/ENGINEER中完成IGES格式文件的转变（转变方式前面已具体介绍）。

    （2） 开启UG软件，单击“File→Import”，完成图样的转变。

    值得注重的是，当在NT平台上将IGES文件转变到UG软件中时，有时会发生错误，错误的原因有很多，而IGES文件格式不对是最常常发生的错误原因，可用NOTEPAD 打开IGES 文件来进行判断。产生这种错误最根本的原因是该IGES文件是UNIX文件格式，与MS-DOS文本文件格式有差异。所以必须首先将UNIX格式的IGES文件转变成MS-DOS文本文件格式，然后再导入UG软件。转变方式有以下三种： 其一是在UNIX环境下， 利用UNIX相应的命令，将UNIX格式的IGES文件转变成MS-DOS文本文件格式；其二是在WINDOWS2000环境下，利用Write命令打开IGES文件，将其另存为MS-DOS文本文件格式；最后一种方式是在WINDOWS NT4.0环境下，利用ULTRAEDIT打开IGES文件，将其另存为MS-DOS文本文件格式。

    3.3.2 UG图样导入Pro/ENGINEER实现过程

    （1）UG的3D图样可以被转变为IGES格式文件，这个转变过程可以在UG内部用“File→Export”进行操作；也可以在外部选择“开始→程序→Unigraphics NX→Translators”来进行，但假如是在外部进行转变，则不能选择输出文件的路径， 因为外部转变程序在运行时，根据变量HOMEDRIVE/HOMEPATH来决定输出文件所在路径。如你希望的输出路径为“H:ug_parts”，必须定义HOMEDRIVE为“H：”，定义HOMEPATH为“ug_parts”，如操作者没有改变这两个变量，则输出的文件存入系统默认路径。要改变这两个变量的设置，可选择“我的电脑-属性-高级-环境变量”，在“环境变量”对话框中，选择“新建”来设置或选择编辑来修改。当重新执行转变时（即重新选择一次转变程序），新变量才起作用。

    （2）将IGES文档导入Pro/ENGINEER软件的方式前面已有具体讲述。

    实践证实，在具有相应许可的情况下，纯熟把握运用Pro/ENGINEER与MasterCAM、AutoCAD、UG之间图样的相互转变，对于提高设计、编程效率是大有益处的。
