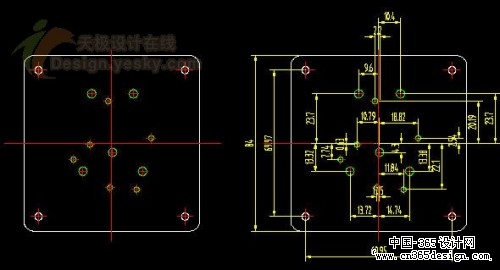

我们在绘图过程中常常会有这样的情况：对不规则的孔分布或者类似图元（尤其是比较多的时候），若用常规的线性标注，轻易显得杂乱，影响读图(如图1)，使用坐标标注方法可最大限度的解决这个问题。

　　本文主要结合上图举例说明坐标标注的应用。(从制图上讲，还可用“孔表”来表示各个孔的位置尺寸)。

　　我们常用的有尺寸标注有线性，对齐，角度等类型，但坐标标注和它们的使用有所不同。

　　坐标标注的基本原理

　　首先定义一个相对原点，此点相对坐标为(0，0)，所有其它要标注的点(例如孔中央)，分别标注这些点相对标注原点的X,Y距离即可。

　　简朴说来，进行坐标标注基本如下步骤：

　　1. 自定义标注原点。
　　2. 设置相应的标注样式(若用现有的标注样式，此步可省略)。
　　3. 坐标标注。
　　4. 相应的整理调整。

　　我们就以上图为例，按上述步骤进行实例操作。

　　1. 定义标注原点

　　这个原点自己可以灵活定义，一般可定义在图形的中央点，角点，或者其它的一些基准点。

　　命令如下：

　　在命令行内输入：　UCS(回车)

　　命令行提示：

　　COMMAND：输入选项：[新建(N)/移动(M)/ 正交(G) /上一个(P)/恢复(R)/保存(S)/删除(D)/应用(A)/?/世界(W)<世界>]：

　　输入：M(回车)　　(注：输入M，对UCS坐标系进行移动)

　　COMMAND：指定新原点或[Z向深度(Z)] <0,0,0>：

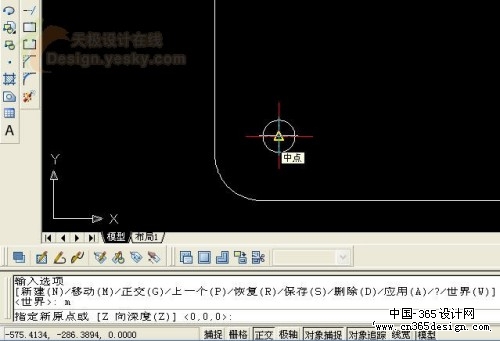

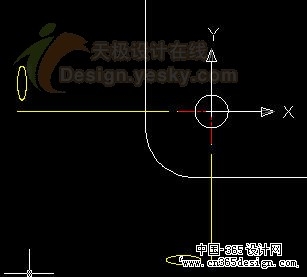

　　按F3打开捕获，单击图中左下角中央点，将其定义为标注原点。如图2，图3。

　　

　　

　　注重：

　　UCS世界坐标系由原来整个绘图区的左下角移到了此孔中央，成为新的原点。这样以后所标注的尺寸就是相对于此点的相对距离值。

　　2. 坐标标注

　　单击“坐标标注”按钮，选择刚定义的相对原点，就会出现一个可拖动的标注线，它和一般标注尺寸线不同的，就是可以弯折并调节。

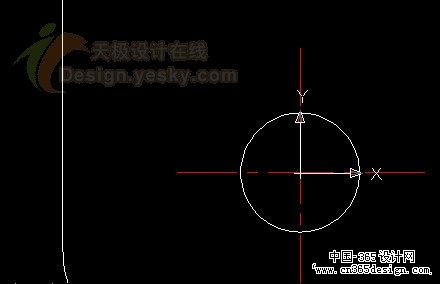

　　因为是原点，所以此处标注的坐标值为(0，0)如图4。

　　

　　3. 选择要标注的其他图元进行坐标标注

　　如各个孔中央，沿X或Y方向拖动，进行X,Y方向的标注，此尺寸值即孔中央相对于标注原点的X,Y坐标。如图5。

　　

　　注重：

　　此种尺寸标注的一些要素和常规的不同，默认情况下没有箭头和中央标记。只是带尺寸数值的直线或折线。

　　4. 尺寸整理和检查

　　为避免失误或者疏漏，可以先标注全部X坐标(或Y坐标)方向的尺寸，再标注另一方向的，然后进行检查有无遗漏。

　　5. 整理和对齐

　　也许你会发现上面图中的尺寸有些乱，可在标注完毕后进行整理和对齐，让各个尺寸标注变得清楚轻易读。

　　整理的方式很简朴，就是选择要整理的尺寸标注，拖动上面的蓝色夹点即可。

　　注重到有三个夹点，拖动可以改变标注文本，标注尺寸线，标注起点的三个要素的位置。一般我们只拖动前两种夹点进行尺寸标注整理，必要时做水平和竖直的线辅助，整理完后删除即可。如图6

　　

　　整理完毕的整个图纸如图7，可相对图1比较一下，坐标标注的优势得到了明显的体现。
