用AUTOCAD制作一个量角器

　　本文由中国教程网萧云风原创，转载须保留此信息

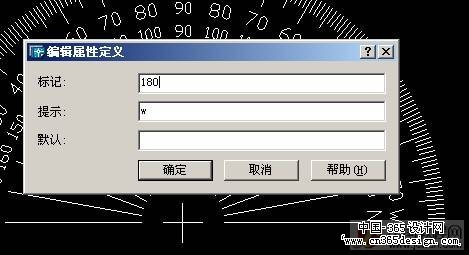

　　教程中运用到的几个命令：LINE（这个不用说了吧！）POINT（画点）ARRAY（陈列）
　　LENGTHEN（伸长）ATTDEF（属性定义）BLOCK（定义块）INSERT（插入块）EXPLODE（分解）。

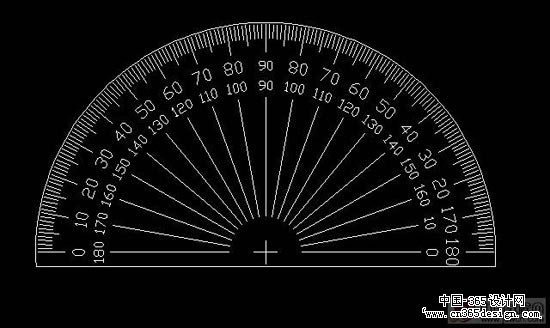

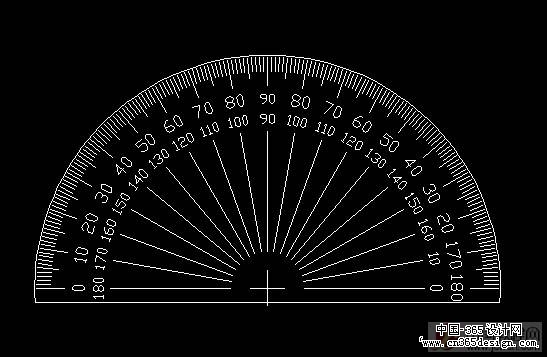

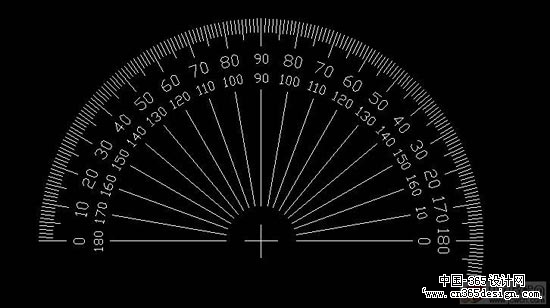

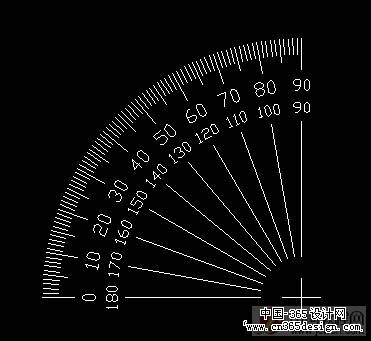

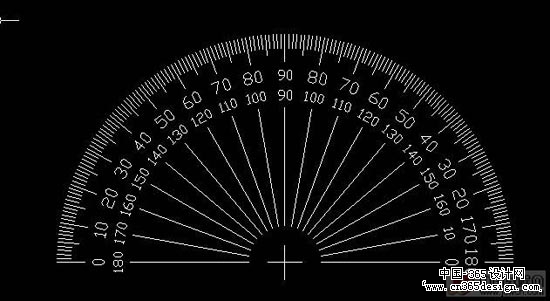

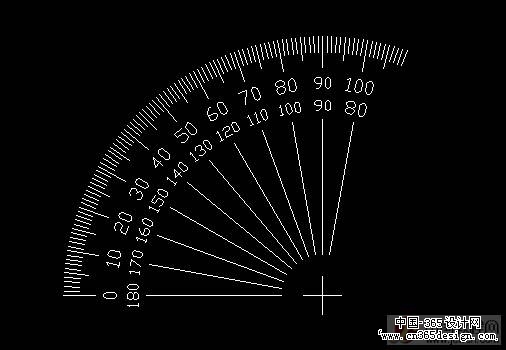

　　效果图！

　　现在把这个教程做完!
　　请看
　　现用画线命令(L),画出一条长度为3的垂线!

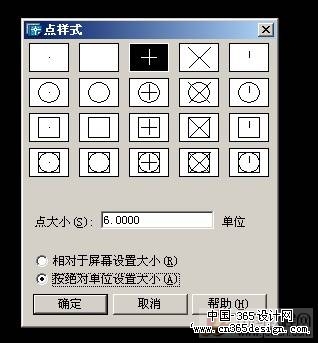

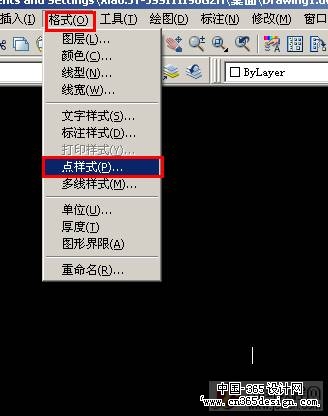

　　2.设点的样式为+,点的绝对大小为6.

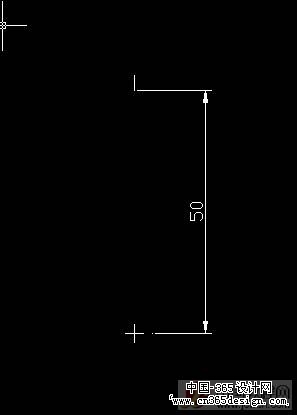

　　确定点位置,相对于刚画的直线正上方与点的距离值为50(其实这个距离值无所谓咯)!

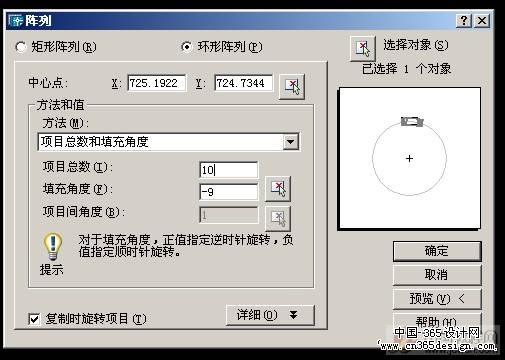

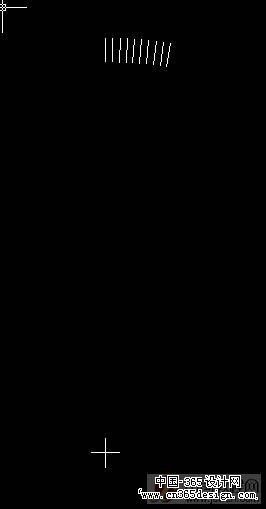

　　用ARRAY命令,对直线进行陈列复制,陈列中央为点中央,陈列数为10,填充角度为-9,复制旋转!

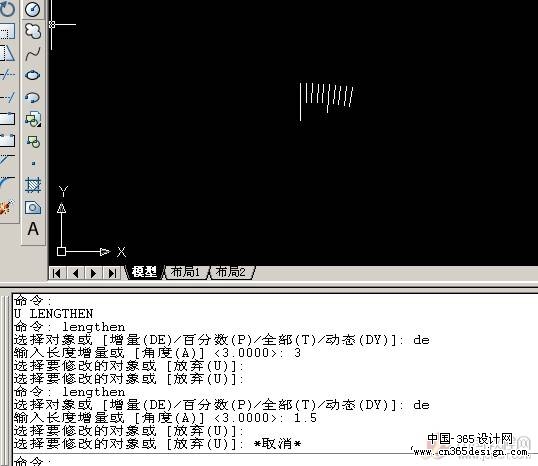

用LENGTHEN(伸长)命令,
　　实行LENGTHEN,选择DE增量,把第一根线增长到6,每6根增长到4.5.
　　两次伸长命令请看下图

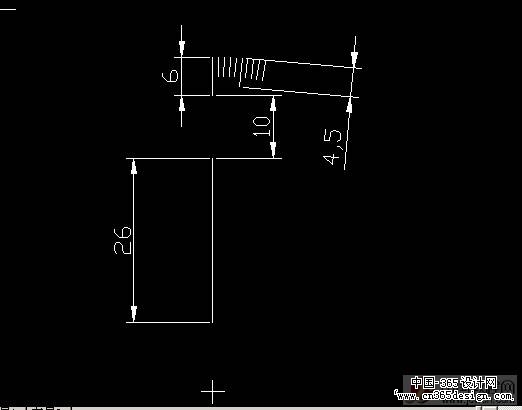

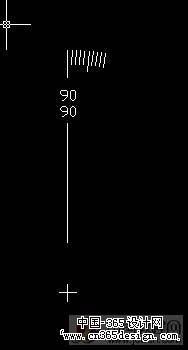

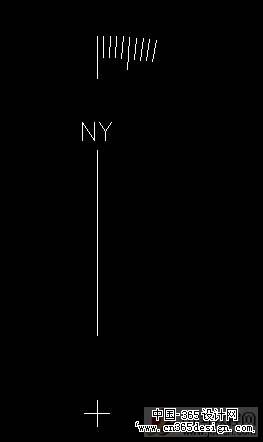

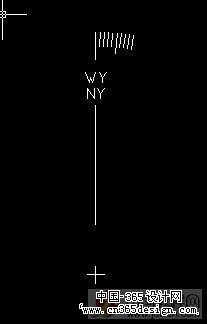

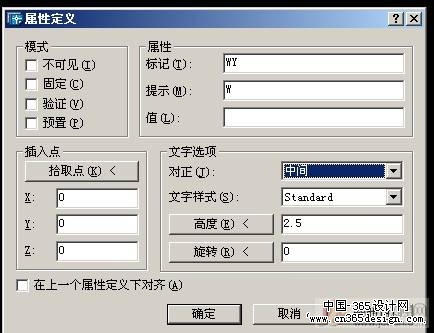

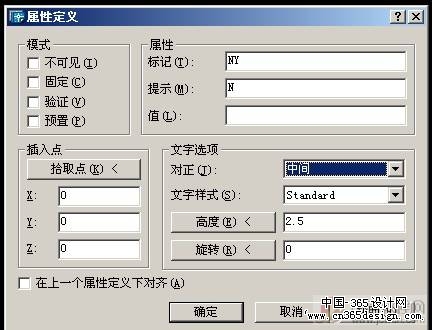

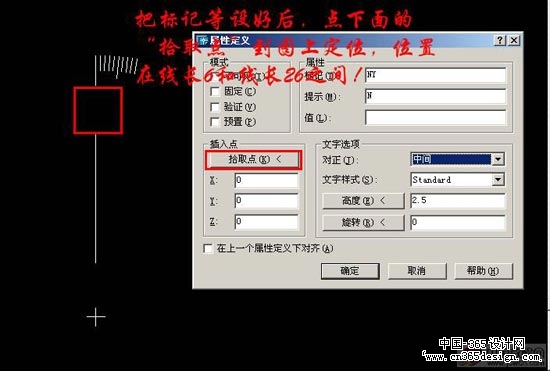

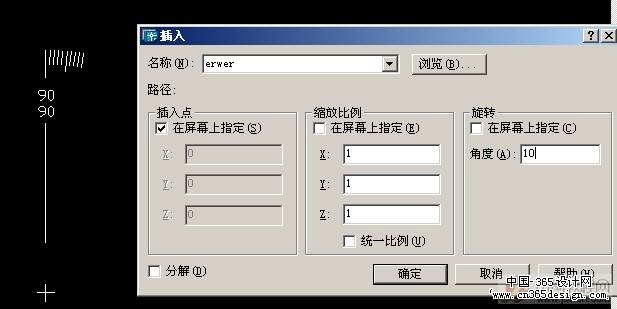

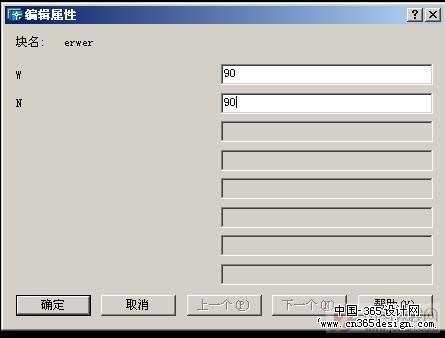

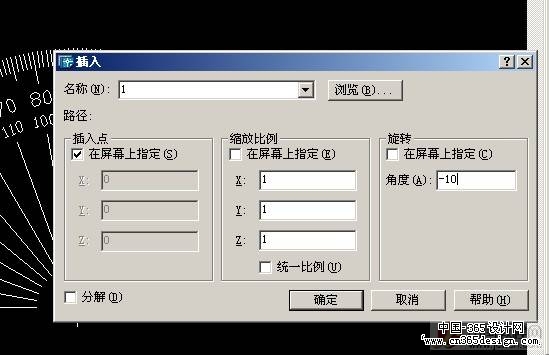

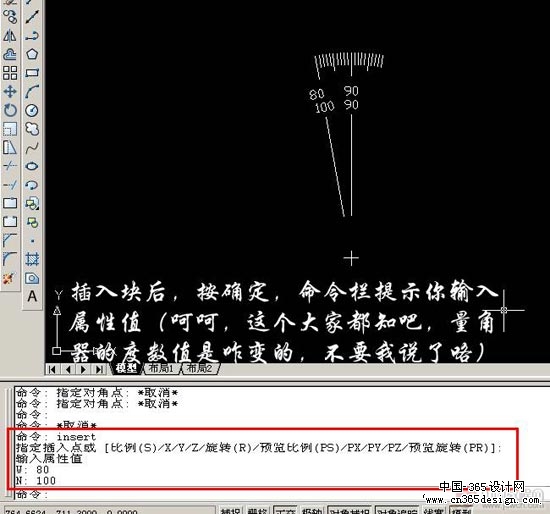

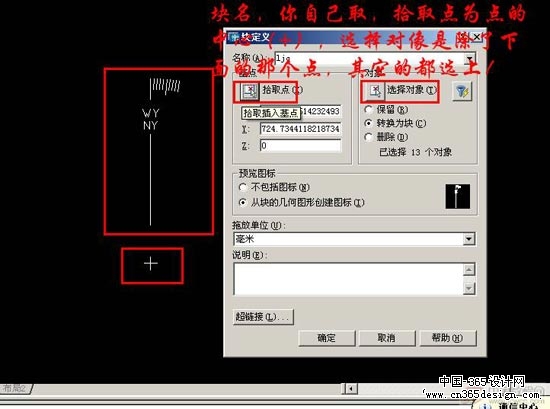

　　用同样的方式把标记WY设好!
