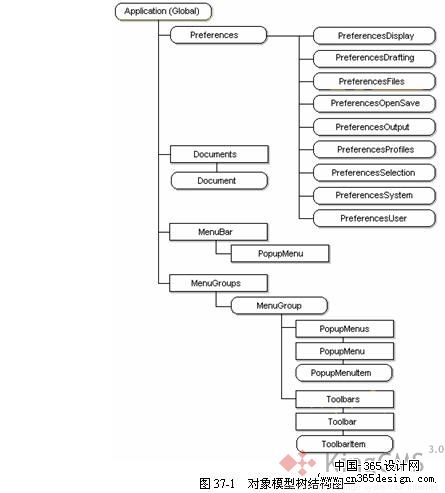

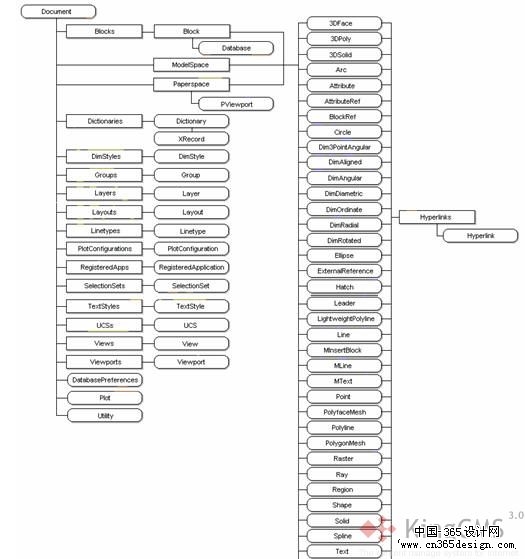

37.1.1 AutoCAD与ActiveX Automation ActiveX Automation是微软公司推出的一个技术标准，该技术是OLE技术的进一步扩展，其作用是在系统的统一治理下协调不同的应用程序，答应应用程序之间相互控制、相互调用。目前，ActiveX Automation技术已经在Internet、Office系列办公软件的开发中得到了广泛的应用。 AutoCAD作为一种具有高度开放结构的CAD平台软件，它提供了强盛的二次开发环境。从AutoCAD R14版开始，AutoCAD引入了ActiveX Automation技术。由于ActiveX技术是一种完全面向对象的技术，所以许多面向对象化编程的语言和应用程序，可以通过ActiveX与AutoCAD进行通信，并操纵AutoCAD的许多功能。 AutoCAD ActiveX技术提供了一种机制，该机制可使编程者通过编程手段从AutoCAD的内部或外部来操纵AutoCAD。ActiveX是由一系列的对象，按一定的层次组成的一种对象结构，每一个对象代表了AutoCAD中一个明确的功能，如绘制图形对象、定义块和属性等等。ActiveX所具备的绝大多数AutoCAD功能，均以方式和属性的方法被封装在ActiveX对象中，只要使用某种方法，使ActiveX对象得以“暴露”，那么就可以使用各种面向对象编程的语言对其中的方式、属性进行引用，从而达到对AutoCAD实现编程的目的。 37.1.2 AutoCAD中的ActiveX对象模型树 在AutoCAD ActiveX中提供了各种封装有AutoCAD功能的对象，这些对象可供给用程序通过编程来引用。根据功能的不同，可以把这些对象分成以下几类： (1) 图元（Entity）类对象：如直线、圆弧、多段线、文字、标注等。 (2) 样式设置（Style）类对象：如线型、标注样式等。 (3) 组织结构（Organizing）类对象：如图层、编组、图块等。 (4) 图形显示（View）类对象：如视图、视口等。 (5) 文档与应用程序（Document & Application）类对象：如DWG文件或AutoCAD应用程序本身等。 所有这些对象都具有一种层次的关系，根据它们在AutoCAD中的功能，可以组成一种树形结构，称之为对象模型（Object Model）树。图37-1显示了AutoCAD ActiveX的对象模型树结构，其中“Document”对象的具体结构见图37-2。  图中两端有半圆弧的框代表对象（Object），而矩形框则代表集合对象（Collection）。 从图37-1中可以看到，AutoCAD ActiveX对象模型树具有一个根对象“Application”，它包括1个“Preference”对象和3个集合对象。 在“Docements”集合对象中的“Document”对象代表了当前的图形文件，该对象下面又有Blocks（图块集合对象）、ModelSpace（模型空间集合对象）、PaperSpace（图纸空间集合对象）等子对象，这些子对象又产生下一级的对象，如“Circle”、“Line”等，对应着AutoCAD中的各种图元命令，分别可以在图块、模型空间或图纸空间创建各种图元。如图37-2所示。   模型树中的对象和集合对象，可分为三种类型： (1) 驻留于图形数据库的图元：如“Line”、“Circle”等。 (2) 驻留于图形数据库的对象：如“Block”、“ModelSpace”、“PaperSpace”等。 (3) 不驻留于图形数据库的对象和集合对象：这些对象产生的数据不会嵌入DWG文件中，如“Document”、“Database”对象等。 返回类别: AuotoCAD教程 上一教程: 使用Visual LISP创建简朴的LISP应用程序 下一教程: VBA的概念、功能和基本界面 您可以阅读与"AutoCAD ActiveX简介"相关的教程: · 安装AutoCAD 2004 · 纯熟把握五大技巧 加快AutoCad绘图速度 · AutoCAD 菜单文件使用五问 · AutoCAD 经验与技巧 · AutoCAD 2000中自定义填充图案 |
  |
