(2) 现在使用“pline”命令来绘制一条具有宽度的多段线。选择“Draw（绘图）”工具栏中图标，并根据提示在命令行中输入：

    (3) 再绘制两条多段线，过程如下：

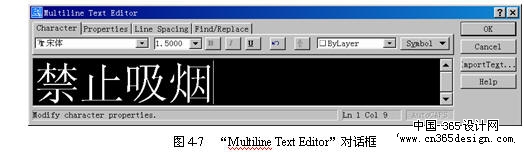

     (4) 最后加入文字。选择“Draw（绘图）”工具栏中图标，并根据提示在绘图窗口中圆环所在位置单击并拖动鼠标，选择一个矩形区域。再单击鼠标按键将弹出“Multiline Text Editor（多行文字编辑器）”对话框，如图4-7所示。

    (5) 在“Multiline Text Editor（多行文本编辑器）”对话框中选择“Character（字符）”选项卡，在字体下拉列表中选择“宋体”项，再字体高度下拉列表框输入1.5，并在文字编辑区内输入“禁止吸烟”字样，如图4-7所示；单击OK按钮确定，完成绘制工作。
    Step 3 图形设置和保存
    (1) 将圆环及环上的斜线颜色设为“Red（红色）”；将两条相连的多段线中较短的一条设为“Yellow（黄色）”颜色；将文字颜色设为“Blue（蓝色）”。
    (2) 绘制结果如图4-8所示，以“exam4-3.dwg”为名保存该图形文件。

    实例说明
    1. 在AutoCAD中圆环是由宽弧线段组成的封闭多段线对象，圆环内的填充图案显示与否取决于FILL命令的设置。
    调用该命令的方法为：
    菜单：【Draw（绘图）】→【Donut（圆环）】
    命令行：donut（或别名do）
    2. 多段线（Polyline）是AutoCAD中较为重要的一种图形对象。多段线由彼此首尾相连的、可具有不同宽度的直线段或弧线组成，并作为单一对象使用。使用“rectang”、“polygon”、“donut”等命令绘制的矩形、正多边形和圆环等均属于多段线对象。
    调用绘制多段线命令的方法为：
    工具栏：“Draw（绘图）”→
    菜单：【Draw（绘图）】→【Polyline（多段线）】
    命令行：pline（或别名pl）
    调用该命令后，系统首先提示指定多段线的起点：
    Specify start point:
    然后显示当前的线宽，并提示用户指定下一点或选择如下选项：
    Current line-width is 0.0000
    Specify next point or [Arc/Halfwidth/Length/Undo/Width]:
    (1) “Arc（圆弧）”：该选项可以用来绘制多段线的圆弧段，系统进一步提示：
    [Angle/CEnter/CLose/Direction/Halfwidth/Line/Radius/Second pt/Undo/Width]:
    •  “ Angle （角度）”：指定从起点开始的弧线段的包含角。
    •  “ CEnter （圆心）”：指定弧线段的圆心。
    •  “ CLose （闭合）”：使一条带弧线段的多段线闭合。
    •  “ Direction （方向）”：指定弧线段的起点方向。
    •  “ Halfwidth （半宽）”：指定弧线段的半宽值。
    •  “ Line （直线）”：退出“ arc ”选项并返回上一级提示。
    •  “ Radius （半径）”：指定弧线段的半径。
    •  “ Second pt （第二点）”：指定三点圆弧的第二点和端点。
    •  “ Undo （放弃）”：删除最近一次添加到多段线上的弧线段。
    •  “ Width （宽度）”：指定弧线的宽度值。
    (2) “Halfwidth（半宽）”：该选项可分别指定多段线每一段起点的半宽和端点的半宽值。所谓半宽是指多段线的中央到其一边的宽度，即宽度的一半。改变后的取值将成为后续线段的缺省宽度。
    (3) “Length（长度）”：以前一线段一样的角度并按指定长度绘制直线段。假如前一线段为圆弧，AutoCAD将绘制一条直线段与弧线段相切。
    (4) “Undo（放弃）”：删除最近一次添加到多段线上的直线段。
    (5) “Width（宽度）”：该选项可分别指定多段线每一段起点的宽度和端点的宽度值。改变后的取值将成为后续线段的缺省宽度。
在指定多段线的第二点之后，还将增加一个“Close（闭合）”选项，用于在当前位置到多段线起点之间绘制一条直线段以闭合多段线，并结束多段线命令。
    以上所涉及到的只是二维的多段线，在AutoCAD中还提供了三维多段线（3D Polyline）的绘制，详见第19章。
