在创建三维模型的渲染图的过程中，光源是一项必不可少的要素。采用不同类型的光源，进行各种必要的设置，可以产生完全不同的效果。AutoCAD提供了四种类型的光源――环境光、平行光、点光源和聚光灯。 23.3.1 AutoCAD中的光源简介 首先简朴介绍一下AutoCAD中四种光源的性质、功能和设置。 1. 环境光 环境光（Ambient Light）为模型的所有表面提供恒定照明的背景光，环境光既没有特定的光源也没有方向，因此环境光对模型的每个表面都提供一样的照明。环境光有如下两种属性： (1) 强度（Intensity）：环境光最大强度为1。若将其设置为0，则表示关闭环境光。 (2) 颜色（Color）：可使用RGB颜色系统、操作系统的颜色索引或AutoCAD系统的颜色索引来为环境光选择颜色。 2. 点光源 点光源（Point Light）从其所在位置向所有的方向发射光芒，其光强度可以随着距离的增加以一定的衰减率衰减。使用点光源可以模仿由灯泡发出的光。点光源除强度（Intensity）、位置（Position）、颜色（Color）等属性外，还有如下两种比较重要的属性： (1) 衰减（Attenuation）：光的衰减是指光芒随着距离增加而不断减弱，即距离点光源越远的地方光强越低。在AutoCAD中有三种衰减类型： ? 无（None）：没有衰减。此时对象不论距离点光源是远还是近，都相同明亮。 ? 线性反比（Inverse Linear）：衰减与距离点光源的线性距离成反比。 ? 平方反比（Inverse Square）：衰减与距离点光源的距离平方成反比。 (2) 阴影（Shadows）：可以使用点光源投射阴影或使用阴影贴图。 3. 聚光灯 聚光灯（Spotlight）可以产生具有方向的圆锥形光束。与点光源相似，聚光灯源的光随着距离的增加而衰减。聚光灯光源除强度（Intensity）、位置（Position）、颜色（Color）、衰减（Attenuation）、阴影（Shadows）等属性外，还有如下几种属性： (1) 聚光角（Hotspot）：指光锥中最明亮光芒的圆锥角度，也叫做光束角。聚光角的取值范围是从0到160度。 (2) 照射角（Falloff）：指完整光锥的角度，也叫做区域角。照射角的取值范围是从0到160度，但不能小于聚光角。聚光角与照射角之间为衰减区。 (3) 方向（Direction）：定义聚光灯时，需分别指定光源位置和目标位置，两者之间通过一个矢量连接起来。 4. 平行光 平行光（Distant Light）只向一个方向发射平行光射线，光的强度并不随着距离的增加而衰减，对于每一个被照射的表面，其亮度都与其在光源处一样。单个平行光可以模仿太阳。平行光源除强度（Intensity）、颜色（Color）、阴影（Shadows）等属性外，其最为重要的属性是光的方向，其中包括： (1) 方位角（Azimuth）：用大地测量坐标来指定平行光位置，其取值范围是从-180到180。 (2) 仰角（Altitude）：用大地测量的坐标指定平行光位置，其取值范围是从0到90。 (3) 光源矢量（Light Source Vector）：显示用方位角和仰角设置光源位置产生的光源矢量。用户也可以直接在对话框中输入值。 现在为千禧堂模型的渲染创建必要的光源。 23.3.2 创建环境光源 创建光源的命令调用方法为： 工具栏：“Render（渲染）”→  ， 菜单：【View（视图）】→【Render（渲染）】→【Light…（光源）】 命令行：light 调用该命令后，系统弹出“Lights（光源）”对话框，如图23-10所示。  该对话框的右部提供了对环境光的设置，在“Intensity（强度）”编辑框中输入0.4，颜色保持不变。 23.3.3 创建聚光灯 在“Lights（光源）”对话框的下拉列表中选择“Spotlight（聚光灯）”项，并单击New...按钮，将出现如图23-11所示的“New Spotlight（新建聚光灯）”对话框。  在该对话框中进行如下设置： (1) 光源名称（Light Name）：SPOT (2) 强度（Intensity）：1500 (3) 聚光角（Hotspot）：60 (4) 照射角（Falloff）：100 (5) 单击Modify<按钮返回绘图窗口并在命令行中进行如下操作：

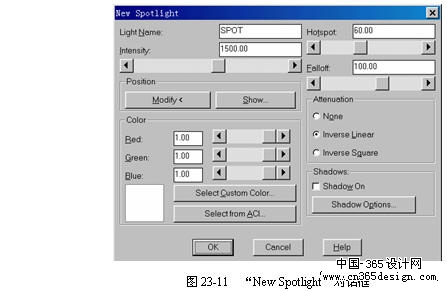

回车确认后返回“New Spotlight（新建聚光灯）”对话框，并单击OK按钮返回“Lights（光源）”对话框完成对聚光灯的定义与设置。 返回类别: AuotoCAD教程 上一教程: 创建显示器造型 下一教程: 如何将你的AutoCAD绘图加速 您可以阅读与"在三维空间中创建光源"相关的教程: · 其它创建三维曲面对象的方式 · 计算机的三维造型和创建机箱造型 · 其它创建和修改三维实体的方式 · 创建简朴的三维对象 · 创建千禧堂入口造型 |
  |
