下面就让我们一起用Photoshop绘制几种不同效果的齿轮。文章末尾提供.psd文件供大家下载参考。

　　一、用矩形工具这类矢量工具制作简朴齿轮造型

　　在Photoshop中新建一个文件。打开工具箱上的“矩形工具”，在矩形工具的选项栏上按下“路径”按钮，及第二个按钮。在画布上画出一个矩形（如图2）。

　　下面我们用旋转复制的方式绘制出齿轮的外轮廓。用快捷键“ctrl+alt+t”，添加变形框。在选顶栏中输入角度为18，因为我们要绘制出一个有二十个角的齿轮，所以360度除以20等于18度。按两次回车，完成旋转复制一个新矩形。连续按“shift+ctrl+alt+t”，奇妙的事情发生了。又有新的矩形被不断的旋转复制出来，旋转的角度也是18度。最终绘制出齿轮的形状（如图3）。

　　按下快捷键“A”，用路径选择工具选中所有路径。按下选项栏上的“添加到外形区域”，再按“组合”键，组合路径（如图4）。

　　按下“shift”键，用椭圆工具绘制出一个正圆。选中所有路径，这时选项栏中出现对齐按钮，分别使用水平和竖直中对齐，对齐路径。按下“重叠区域除外”，再按“组合”按钮，为齿轮中央挖一个洞（如图5）。

　　齿轮的形状画出来了，我们来给它填色。新建一个图层。点工具箱上的前景色，设定一种前景色。按路径面板上的“用前景色填充路径”按钮，为齿轮填色（如图6）。

　　用菜单下的编辑->变换->透视命令，给齿轮进行一下透视变形（如图7）。

　　把变形过的齿轮复制一个新层，并改变它的颜色。注重：我们可以使用“ctrl＋单击”的方法选中齿轮，并填充新的颜色。但是这样会留下一个旧颜色的边，所以我们用别一种方式填色。按下快捷键“ctrl+u”打开“色相/饱和度”对话框。选中“着色”复选框，把饱和度和明度调到最左端。这样齿轮被填上了黑了，并且不会出理黄色的边（如图8）。[page]

　　按快捷键“V”，并有键盘的方向键，移动黑色的齿轮，使上下两个齿轮错开一点（如图9）。这样就达到不错的效果。

　　二、用非矢量工具制作齿轮

　　其实我们也可以不用矩形工具这类的矢量工具来做图。首先用“矩形选框工具”在新图层中画一个矩形并填上需要的颜色。按照上面旋转复制的方式，就画出了齿轮的形状，再把这些层合并成一个层。新建一个图层用上面的方式画一个圆，对齐两个图层。选中圆得到一个选区，在齿轮层中删去选区中的部分。这样也可以得到一个齿轮，并且没有使用矢量工具。大家不访训练一下。这对加深大家对软件的了解有一定的帮助，新的制作技巧也会拓展你的创作思路。

　　下面我们不用矩形工具之类的矢量工具，只用选框工具之类的像素图工具，绘制另一种效果的齿轮。其实，不管是像素图还是矢量软件，到最后生成的图片都是一些色彩组合或是色块组合，所以我们用像素图工具只是在一开始就生成这些色块，而不像矢量工具那样生成路径后再填色。下面的效果用Photoshop的路径工具也可以做出来，不过你读过上面的文字后应当就可以做出来的。所以，在此笔者用像素图的方法来制作。

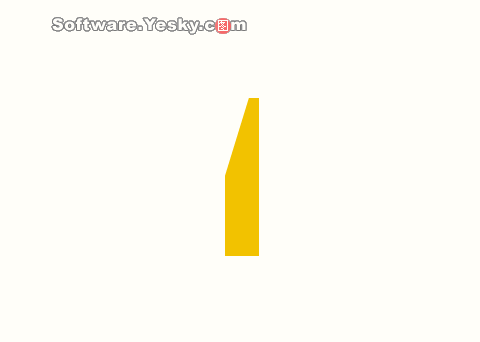

　　用矩形选框工具画出一个“矩形”，再用“多边形套索工具”删出一个角，并填上颜色（如图10）。

　　复制一个新层把它水平翻转，在水平方向移动一点组成一个新的外形。合并这两个图层，并复制一个新层。把它竖直翻转，在竖直方向移动一点，合并两个图层（如图11）。

　　用上文旋转复制的方式绘制出一个齿轮的形状，并把组成齿轮的图层合并（如图12）。

　　新建一个图层，用圆形选框工具绘制一个正圆。把圆和齿轮所在的图形链接在一起，并对齐。适当调整圆形有大小，合并两个图层（如图13）。

　　新建一个图层，绘出一个正圆，并对齐齿轮层和圆所在的层。按住“ctrl”键，点击图层面板上的圆层，得到一个圆的选区。再选中齿轮层，按“delete”键，删去齿轮中央部分，得到一个齿轮（如图14）。

　　三、表现金属质地

　　下面网名给齿轮加上投影、内发光、斜面和浮雕三个图层样式，参数可以参考下面（如图15、16）。

[page]

　　按ctrl键点齿轮层，产生齿轮的选区。适当收缩选区。新建一个图层，填充一个从白到灰的环形渐变化。用" target=_blank->杂色->添加杂色，增加一些杂点，参数如图17

　　按“ctrl+g”把下一图层和本图层编组如图18

　　在齿轮层之上新建一个图层，并和齿轮层编组，编辑一个渐变进行环形填充（如图19）。并把混合模试设为柔光。

　　最终较果如图20

　　通过本例，我们可以发现：像素图软件和矢量软件相比，一个重要的区别就是做图更加精细。可以实现写实的风格。 .齿轮一psd文件下载、齿轮二 .psd文件下载。。
