Swift 3D已经成为许多Flash兴趣者的必备工具，使用它可以制作出异常眩目的三维Flash动画。Swift 3D最新版本V4增添了许多新功能，尤其在建模上增加了类似于3ds max等大型专业三维软件高级建模器(Advanced Modeler)。

　　点击下载Swift 3D最新版

　　高级建模器(Advanced Modeler)作为Swift 3D传统建模流程的有效补充，可以对其中的对象进行移动、旋转、缩放、挤压、切割、扭曲等操作，可以象3ds max中相同对控制点、边线、面等进行各种操作，使得建模工作变得轻松而又专业。

　　本文假定你已经把握了Swift 3D较早版本的使用方式。下面我们以咖啡杯建模为例来体验一下如何使用Swift 3D v4中的高级建模器(Advanced Modeler)。文章末尾提供Swift 3D v4以及原文件下载供大家参考。

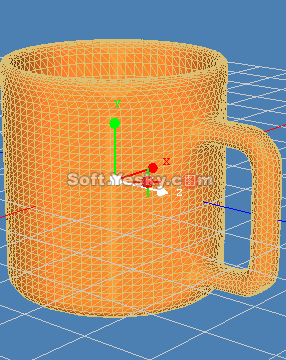

完整效果

　　一、制作杯体

　　1、下载并安装Swift 3D v4后，启动程序，并单击Advanced Modeler选项卡，切换到高级建模器工作环境，工具栏右边有一个Editing Mesh(正在编辑网格)按钮，看一下是否处于按下状态，假如没有，按下此按钮。

　　2、我们使用圆柱体作为制作咖啡杯的原始物体。在主工具栏中单击Create Cylinder Mesh(创建圆柱体网格)按钮，这时在左侧出现圆柱体属性，如下图所示。在“Segmentation”(分段)中设置Axial(轴向)和Radial(径向)分段数分别为8和18，并勾选下方的“Closed”(封闭)。

图1

　　 3、按住Ctrl键的同时，在Perspective视图中按住鼠标左键拖动，当然也可以在其它视图中拖动，但在Perspective视图中可以使圆柱体自动对齐坐标原点。现在的四视图看上去应该是以下这个样子的。

图2

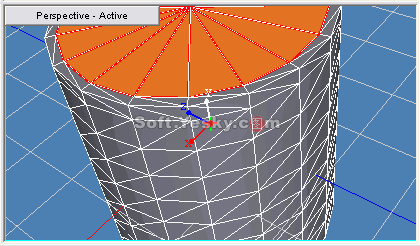

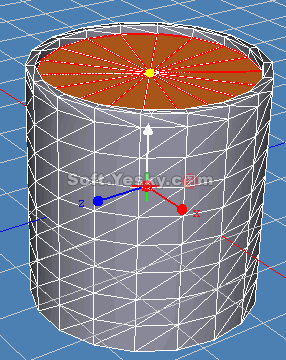

　　4、敲键盘上的F键，或者单击主工具栏上的“Face Selection”(面选择)按钮，假如在此之前已经选中了整个物体，则现在所有的面都会处于选中状态。在视图中物体之外的背景处任意单击鼠标左键，取消对所有面的选择。然后选择圆柱体上面的18个面。单击选中一个面后，再单击另一个，会自动加选。所有只需依次单击即可，不需要其它任何辅助键。选中后的面如下图所示。

图3

　　在建模时应该有一个时刻注重观察状态栏的好习惯，可以帮助我们检查一下所选择的数目是否准确。现在的状态栏如下图所示，显示出了当前所择的面数为18。

图4

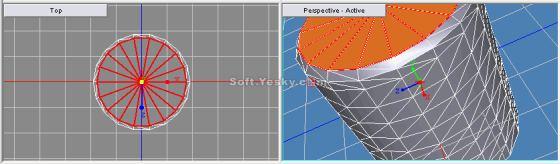

　　5、在所选择的面上单击右键，从弹出的快捷菜单中选择命令“Extrude -> Y”(在Y轴方向上挤出)。然后使用左键沿Y轴方向拖动，注重拖动前鼠标指针外形必须为移动状态，下同，方式是将鼠标移动如图中所出现的坐标轴的中央点。挤出后的结果如下图所示。

图5

　　6、用同样的方式再次向上拖动鼠标，挤出如下图所示的结果。这样就在圆柱体的顶部添加了两段。

图6

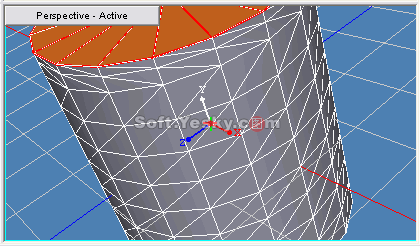

　　7、依旧保持这18个面的选中状态，在其上面单击右键，从弹出的快捷菜单中选择命令“Scale -> Uniform”(缩放->均匀缩放)，然后用左键在视图中拖动，结果是多边形会沿径向变大或向中央收缩。拖放至如下图所示的结果。假如觉得拖放鼠标不轻易控制，可以使用视图左边的控制项进行精确控制，在此不再赘述。

图7

　　9、仍使用右键菜单，选择命令“Move -> Y ”，然后使用左键沿Y轴向下移动，直到得到一个比较平整的上表面为止，如下图所示。

图8

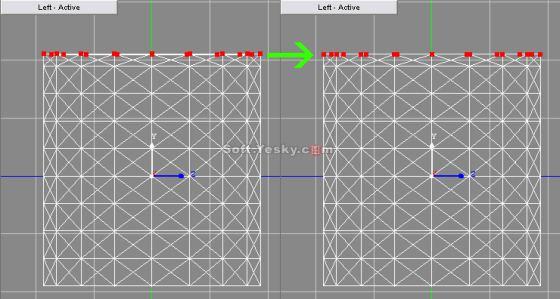

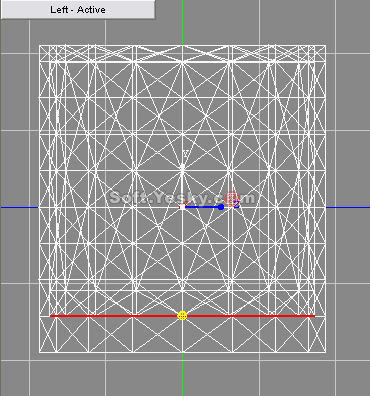

　　 10、在靠眼力向下移动完成之后，我们再使用更为精确的方式来做一下调整。单击左(Left)视图左上方的按钮，从弹出的菜单中选择“Maximize”(最大化)，将左视图放至最大。敲键盘上的V键或单击工具栏上的“Vertex Selection”(控制点选择)，拖动鼠标左键，选中最上面一行控制点，然后在所选的任一控制点上单击右键，从弹出菜单中选择命令“Flatten -> Y”(沿Y方向变平)。

　　做完这一步操作后，顶部的所有控制点在Y方向的坐标都变得一样了。

图9

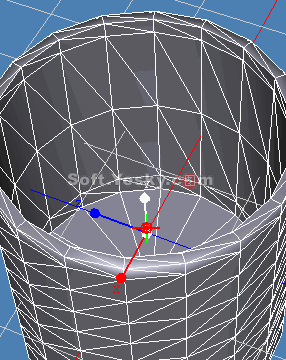

　　11、单击左(Left)视图左上方的按钮，从弹出的菜单中选择“Show all viewports”(显示所有视图)，敲键盘上的F键，或者单击主工具栏上的“Face Selection”(面选择)按钮，选中顶部里面的18个面，使用右键菜单中的“Extrude -> Y”命令轻微向下挤出，这一操作也有人称为“负向挤出”，如下图所示。

图10

　　12、用刚才的方式重复负向挤出三次，如下图中所示，在操作时可以选择任意的视图，但左视图可以显示出挤出到了什么位置。

图11

图12

图13

　　挤出完毕,物体看上去应该是这个样子。

图14

　　二、制作把手

　　13、接下来制作杯子的把手。单击主工具栏上的“Create Box Mesh”，如下图所示设置参数，将width、 height、depth值分别设置为1、6、1。在Perspective视图中按住鼠标左键拖动，直到能够看到圆柱体外出现长方体为止，如下图所示。

图15

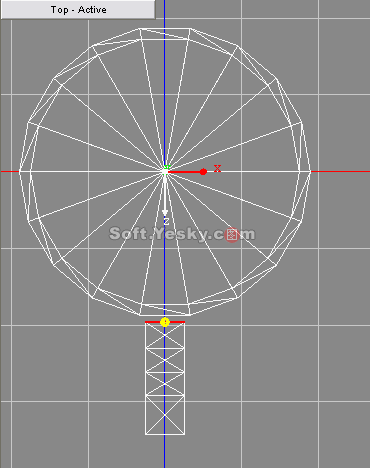

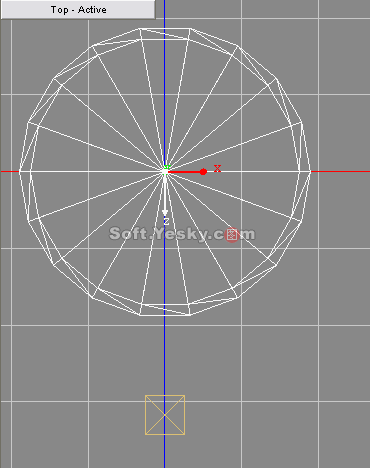

　　14、切换到顶(Top)视图，使用右键菜单中的“Move -> Z”命令，沿Z轴将长方体移出圆柱体，然后使用“Scale -> Uniform”命令缩放长方体，在顶视图中观察到如下图所示的结果为止。

图16

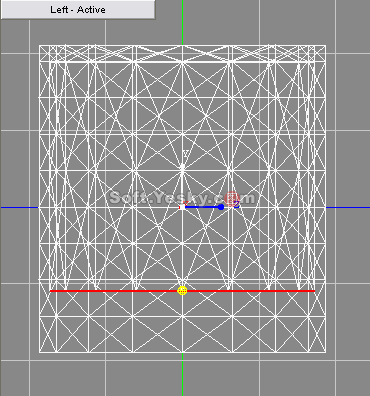

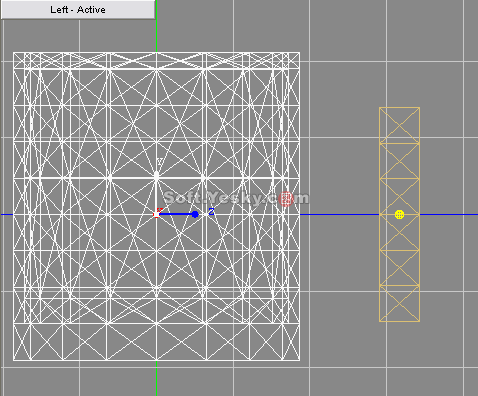

　　15、切换到左(Left)视图，使用右键菜单中的“Scale -> Y”命令改变长方体的高度，在左视图中得到如下图所示的结果。

图17

　　16、在透视(Perspective)图中选中把手顶部和底部朝向圆柱体的四个面，如下图所示。

图18

　　看一下状态栏，确认一下所选面的数目是准确的。

图19

　　17、切换到顶(Top)视图，使用右键菜单中的“Extrude -> Z”命令将选中的面向圆柱体方向挤出三次，结果如下图所示。

图20

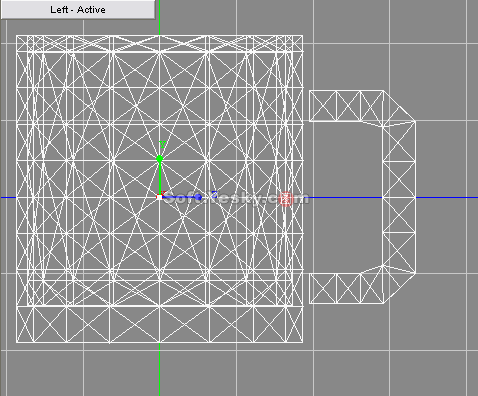

　　18、切换到左(Left)左视图，敲键盘上的V键，拖动把手右上角和右下角的控制点，使得其外形确实象一下把手，结果如下图。

图21

　　三、焊接

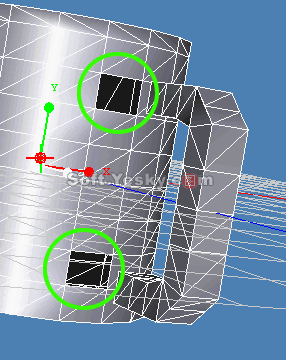

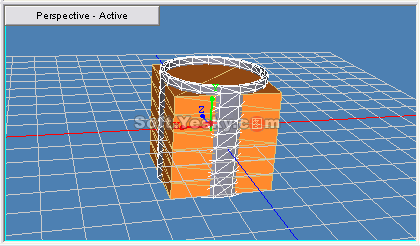

　　 19、切换到透视（Perspective）图，选中圆柱体上正对把手的四个面，将其删除，如下图所示，同时也删除把手与其正对的四个面，也就是刚才选中用来挤出的四个面。假如在选择时碰到困难，可以暂将把手移动到离圆柱体较远的位置，删除完毕再将其移回。若此前两个物体上的面没有正对，可以旋转或移动圆柱体，使其正对再进行操作。

图22

图23

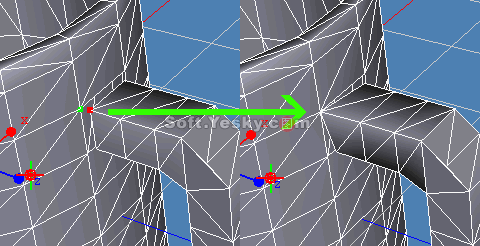

　　 20、接下来我们要将这两个物体焊接在一起，可以将控制点成对焊接。如下图所示，选择圆柱体和把手相对的两个控制点，在选择的过程中不要改变选择控制点的顺序，选中后的第一个控制点呈现绿色，第二个呈现红色，绿色的控制点就是其它点要焊接的目标点。将鼠标指针移动到所选的任一点上，然后单击鼠标右键，从弹出的快捷菜单中选择“Weld”命令，将两个点焊接在一起。

图24

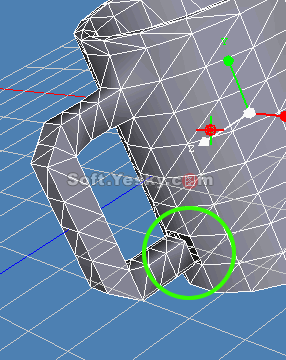

　　焊接完上面的点后，再用同样的方式焊接下面的点。

图25

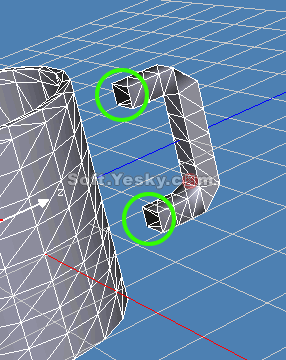

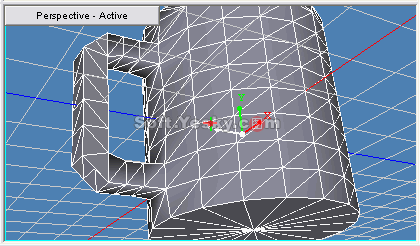

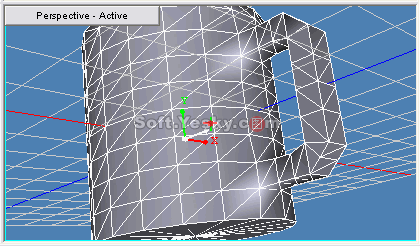

　　焊接完毕，观察现在透视图中的物体，已经异常接近一个杯子了，不过显然还不够。

图26

图27

　　四、细节调整 完成制作

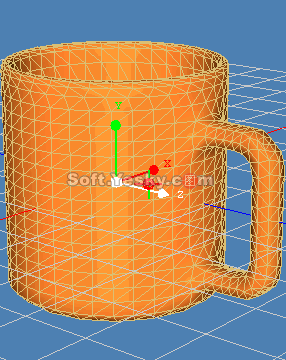

　　21、选择整个杯子，在上面单击右键，然后从弹出的快捷菜单中选择命令“Subdivide -> Smooth Include Border”(细分->包含边线光滑)，这样杯子看上去就好多了，如下图所示。

图28

　　23、要使杯子变得更光滑，重复上面的步骤，将其再度细分。

图29

　　到这里杯子的建模工作就完成了。单击“Scene Editor”(场景编辑器)选项卡，离开高级建模器。在这里给杯子选择一种材质，详细方式参见本文开头提到的教程。

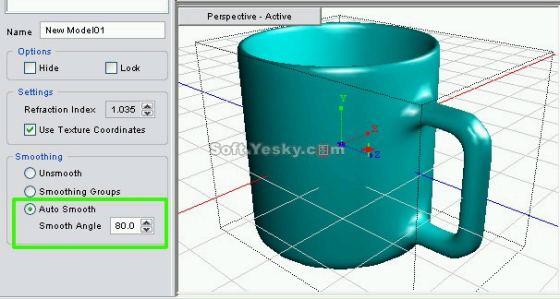

　　在预览与输出之前，调整一下光滑设置。在“Smoothing”选项区域中选中“Auto Smooth”(自动光滑)，并将光滑角度设置为80。

图30

　　最后切换到“Preview and Export Editor”(预览与输出编辑器)，渲染场景，结果如图所示。可以根据需要输出为不同的文件类型，如Flash SWF文件、JPG文件等，在此不再赘述。

    原文件下载

 　 Swift 3D v4下载

图31 最终完成效果
