手机的绘制

我国拥有近四亿的手机用户，居全世界第一。手机在我国已成了常见的通讯工具。本小节将带着读者一起用Photoshp CS2绘制一台手机。

本小节完成的效果图。（图4.1-1）

图4.1-1 手机绘制完成效果图

本小节实例制作步骤如下：

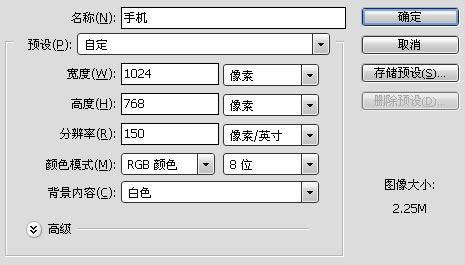

按下键盘上的Ctrl+N组合键，或执行菜单栏上的“文件→新建”命令打开“新建”对话框，设置参见图4.1-2所示。

图4.1-2 新建对话框的设置

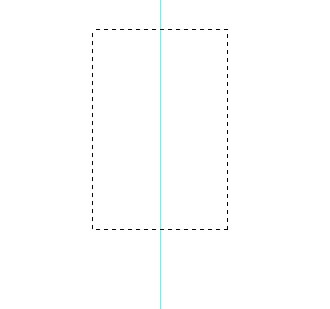

新建图层，按下键盘上的Ctrl+R组合键打开标尺，创建一条垂直辅助线。以该辅助线为对称中央线，用“矩形选框工具”（快捷键M），根据手机外形创建一个矩形选区，如图4.1-3所示。

图4.1-3 以辅助线为对称中央线创建的矩形选区

选择“椭圆选框工具”（快捷键M）工具，设置选项栏上的布尔模式为“添加到选区”，如图4.1-4所示。

图4.1-4 椭圆形选框工具在选项栏上的设置

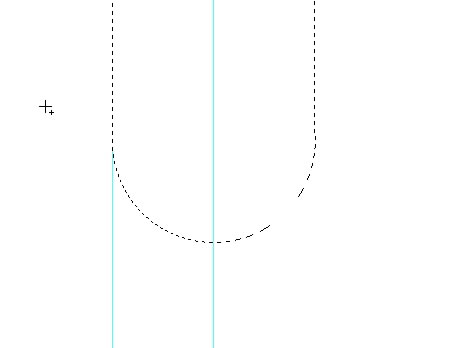

在选区下边与垂直辅助线相交位置处（如图4.1-5所示）开始拖拉，出现圆形后不要松开鼠标，同时按下键盘上的Alt和Shift键，就可以该点为圆心创建一个与矩形选区 “合集”的圆形选区，如图4.1-6所示。

图4.1-5 圆形选区的中央起点

图4.1-6 与矩形选区合集的圆形选区

执行菜单栏上的“选择→修改→平滑”命令，将矩形选区直角平滑一定像素。

图4.1-7 平滑命令设置对话框

图4.1-8 矩形选区平滑后的效果

确认“椭圆选框工具”仍被选择，右击文档窗口，在弹出的菜单中选择“建立工作路径”命令，将选区转变为路径。

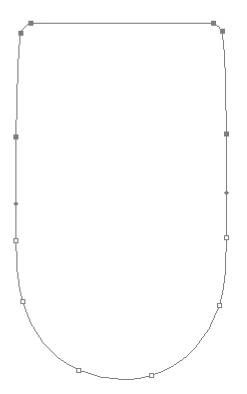

调整路径到如图4.1-9所示效果――使上边窄一些，两侧线条要具有一定弧度。

图4.1-9 调整后路径的效果

选择任意路径工具（比如“钢笔工具”），右击文档窗口，在弹出的菜单中选择“建立选区”命令，转变路径为选区。设置前景色为灰色（色彩接近即可），按下键盘上的Alt+BackSpace组合键填充前景色。将该图层命名为“上盖”，如图4.1-10 所示。

图4.1-10 填充灰色后的图形

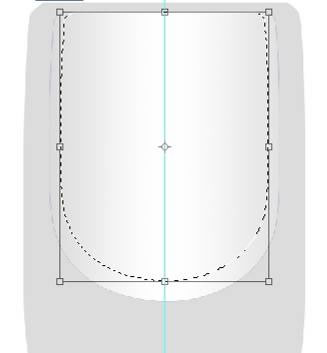

按下键盘上的Ctrl键，同时单击该图层在图层调板的缩略图，使该层中图形外缘作为选区载入。选择“矩形选框工具”，右击文档窗口，在弹出的菜单中选择“变换选区”命令。按下键盘上的Alt键，以选区中央为变换中央，变换该选区到图4.1-11所示效果。

图4.1-11 变换选区后的效果

新建图层，命名为“银色装饰物”。选择“渐变工具”快捷键（G），在选区内添加“渐变”效果（只是为了效果预览，后面还要更改），如图4.1-12所示。

图4.1-12 渐变的设置

不取消选区，新建图层，变换选区到图4.1-13所示效果。

图4.1-13 变换选区后的效果

填充如图4.1-14所示颜色（色彩接近即可，手机厂家称这个颜色为“水手蓝”），命名该层为“水手蓝”。同时另建图层，命名为“轴”。画出如图4.1-14所示上边的外形。

图4.1-14 填充蓝色的效果

在该层上创建一个矩形选区，填充上面设置的“水手蓝”色，如图4.1-15所示。

图4.1-15矩形选区填充后的效果

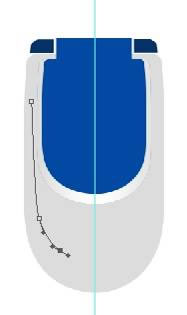

新建图层，用“钢笔工具”（快捷键P）绘制如图4.1-16所示路径。

图4.1-16 用钢笔工具绘制的路径

选择“路径选择工具”，按下键盘上的Alt键，同时按下鼠标左键，拖拽该路径复制一个。选取该复制路径，按下键盘上的Ctrl+T组合键，执行菜单栏上的“编辑→变换→水平翻转”命令，变换路径到相应的外形，并移动到另一边相应的位置 。

设置前景色为上面设置的“灰色”。选择画笔工具（快捷键B），在文档窗口单击右键，在弹出的调板中设置画笔参数，如图4.1-17所示。

图4.1-17 “画笔工具”笔触设置

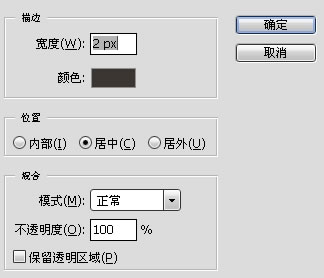

新建一个图层，选择该两条路径，右击文档窗口，在快捷菜单中选择“描边路径”命令，设置“描边路径”对话框如图4.1-18所示。

图4.1-18 描边路径命令对话框

双击该图层在图层调板上的缩略图，设置弹出的图层样式对话框，如图4.1-19所示。

图4.1-19 图层样式对话框

下面绘制摄像头部分（这个部位在后面的透视变换的操作比较复杂，要详细处理，先把位置固定一下）。

新建图层，先绘制一个白色的圆形，再用“钢笔工具”（快捷键P）绘制如图4.1-20的路径。将路径转变为选区后填充白色，命名该层为“摄像头”。

图4.1-20 摄像头外形的路径

下面绘制“扬声器孔”。新建图层，用矩形选框工具创建矩形选区后，平滑矩形选区的直角，并填充黑色，如图4.1-21所示。

图4.1-21 绘制其中一个扬声器孔

不取消选区，选择“移动工具”，按下键盘上的Alt键不放，用鼠标左键拖拽，在同一层上复制出两个“扬声器孔”，如图4.1-22所示。

图4.1-22 复制出另外两个“扬声器孔”

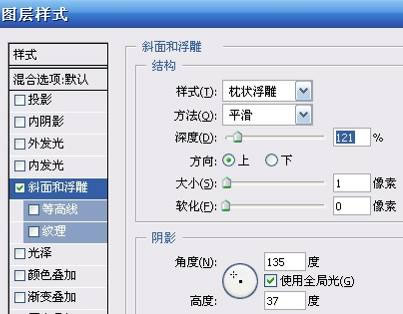

双击该图层在图层调板上的缩略图，在“图层样式”对话框中设置“斜面和浮雕”为“枕状浮雕”，详细参数设置如图4.1-23所示。

图4.1-23 设置“扬声器孔”图层样式

新建图层，命名为“外屏边框”。按上面所讲的方式绘制手机显示屏的圆角矩形选区，填充黑色。执行菜单栏上的“选择→存储选区”命令，为该选区命名为“圆角矩形”，储存该选区。再将该选区放大到如图4.1-24所示效果。

图4.1-24 放大圆角矩形选区后的效果

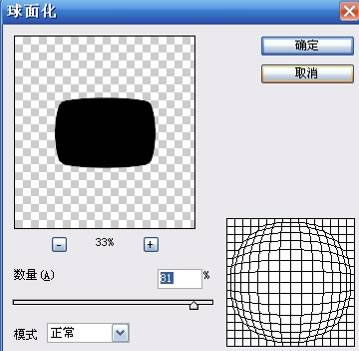

执行菜单栏上的“滤镜→扭曲→球面化”命令，参照图4.1-25所示设置。

图4.1-25 球面化命令对话框

新建图层，命名为“外屏”。执行菜单栏上的“选择→载入选区”命令，载入“圆角矩形”选区，调整大小后填充白色占位，如图4.1-26所示。

图4.1-26 载入选区并填充白色后的效果

下面的步骤要做出手机的透视效果。

选择图层调板最上面的图层所略图，按下键盘上的Shift键，同时用鼠标单击背景层上面缩略图，选择该两个图层，及其中间的图层。按下键盘上的Ctrl+G 组合键，将图层编组，命名为“手机上盖”。

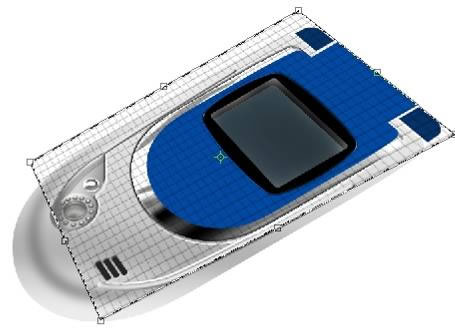

按下键盘上的Ctrl+T组合键，自由变换该组，按下键盘上的Ctrl键不放，拖拽变换控制点到如图4.1-27所示效果。

图4.1-27 自由变换“手机上盖”组产生透视效果

在“手机上盖”组上新建图层，画手机上盖的暗部。按下键盘上的Ctrl键，用鼠标左键点击图层调板上的“手机上盖”组中“上盖”图层缩略图，使其图形外缘作为选区载入。按键盘上的“方向键”将选区向左上方向轻移几个像素。按下键盘上的Shift+Ctrl+I 组合键反选，按下键盘上的Alt+Ctrl+D将选区羽化较多像素。

设置“画笔工具”（快捷键B）为主直径较大，硬度较低的笔触。设置前景色为深灰色（色彩接近即可），用“画笔工具”沿手机选区外侧按图4.1-28所示方法画上阴影。

图4.1-28 用画笔工具绘制的阴影

按下键盘上的Ctrl+D组合键，取消选区。再次载入“上盖”选区，轻移到合适位置后，羽化较少的像素，按上面的方式反选，按下键盘上的Delete键删除多余的部分，得到如图4.1-29所示效果。

图4.1-29 删除多余部分后的效果

下面我们来细致刻画摄像头部分。

双击“手机上盖”组中“摄像头”图层在图层调板中的缩略图，在弹出的“图层样式”对话框中选择“内阴影”，编辑等高线曲线，如图4.1-30所示。

图4.1-30 编辑等高线曲线

图4.1-31 “摄像头”图层添加“内阴影”效果

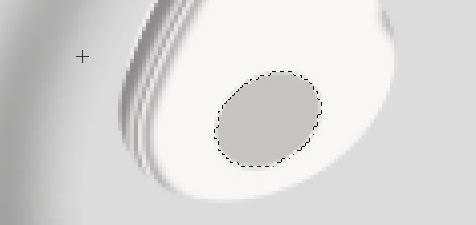

新建图层，绘制一个椭圆形选区，填充灰色。不取消选区，自由变换到如图4.1-32所示效果。

图4.1-32 椭圆形自由变换效果

确认“矩形/椭圆选框工具”被选择，右击文档窗口，在快捷菜单中选择“描边”命令，设置参见图4.1-33所示。

图4.1-33 椭圆形选区描边对话框

用“加深/减淡工具”（快捷键O）擦出大体明暗。

新建图层，按上面方式绘制如图4.1-34所示外形，在图层调板上调整该图层的“不透明度”为50%。

图4.1-34 图层降低不透明度后的效果

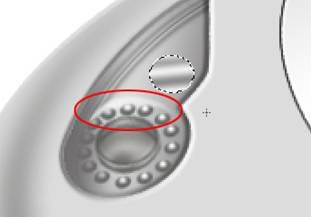

用“加深/减淡工具”配合“椭圆选框工具”按前面所讲方式绘制出镜头四周的装饰物。再新建图层，载入摄像头选区，用“画笔工具”绘制阴影，如图--4.1-35所示。

图4.1-35 装饰物完成的效果

再选择“摄像头”图层，为它加上“枕状浮雕”的样式。新建图层，配合“椭圆选框工具”，用“画笔工具”在摄像头位置绘制出白色反光，如图4.1-36红圈中表示的部位。

新建图层，创建一个椭圆形选区后填充渐变，如图4.1-36所示。

图4.1-36 椭圆形选区添加渐变效果

缩小椭圆形选区后填充深灰色，用“加深/减淡工具”依实际擦出明暗（图4.1-37），绘制反光凸镜的效果。

图4.1-37 反光凸镜完成的效果

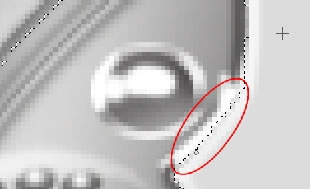

用“减淡工具”擦出白色反光，如图4.1-38所示。

图4.1-38 圈中即为绘制反光的位置

下面，我们来完善手机外屏幕部分。

选择“手机上盖”组中“银色装饰物”图层，将图形外缘选区载入。填充如图4.1-39所示渐变，设置“图层样式”为“枕状浮雕”，如图4.1-39所示。

图4.1-39 选区填充渐变、添加枕状浮雕样式的效果

不取消选区，将上半部分用“笔画工具”涂上白色，用钢笔工具绘制路径后用灰色画笔“描边路径”，钩选“模仿压力”，完成效果如图4.1-40所示。

图4.1-40 为图形添加光泽

选择“外屏幕边框”图层，为其加上枕状浮雕效果。选择“白色屏幕”图层，按上面所述方式载图形边缘的选区，用“画笔工具”涂抹如图4.1-41所示灰色（色彩接近即可）。

图4.1-41画笔工具涂抹外屏幕的效果

新建图层，将“白色屏幕”选区向下移动若干像素，用“画笔工具”涂抹墨绿色，如图 4.1-42所示。

图 4.1-42 画笔工具涂抹新建图层的效果

再次载入“白色屏幕”层图形外缘选区，按下键盘上的Shift+Ctrl+I 组合键，反选后按Delete键删除新建层多余的部分，如图 4.1-43所示。

图 4.1-43 外屏幕的效果

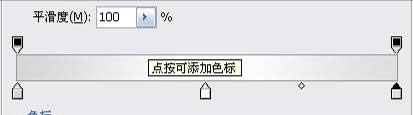

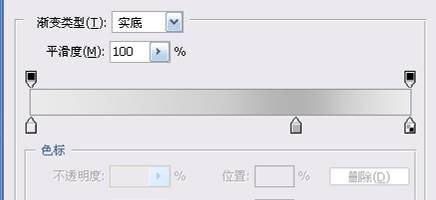

选择“上盖”层，载入它的图形边缘选区，填充如图4.1-44所示设置的渐变。

图4.1-44为上盖层添加的渐变设置

图4.1-45 上盖层添加渐变后的效果

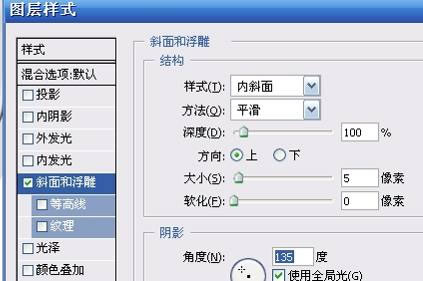

在“图层样式”中为“扬声器孔”图层中的图形加上“外斜面浮雕”效果，如图4.1-46所示。

图4.1-46 “扬声器孔”的“外斜面浮雕”效果

下面的步骤绘制蓝色塑料装饰物里面的小格子。

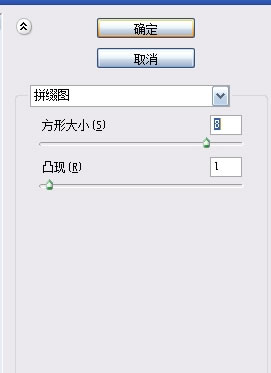

在“水手蓝”图层上建一层，设置前景色为黑色，背景色为白色，创建一个矩形选区。执行菜单栏上的“滤镜→纹理→拼缀图”命令，设置参见图4.1-47所示。

图4.1-47 拼缀图滤镜对话框

按上面所介绍的方式，将该图形自由变换到图4.1-48效果。

图4.1-48 自由变换拼缀图的效果

设置拼缀图层的“混合模式”为“正片叠底”，删除多余部分。

选择“水手蓝”图层，为它加上 “内阴影”的图层样式，如图4.1-49所示。

图4.1-49 “水手蓝”图层的内阴影效果

下面绘制手机的侧面部分。

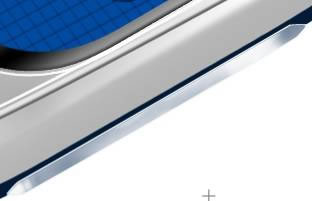

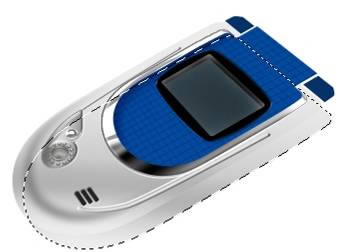

在“上盖”层下复制该层，移动该复制层到如图4.1-50所示位置。

图4.1-50复制“上盖”层并移动后的效果

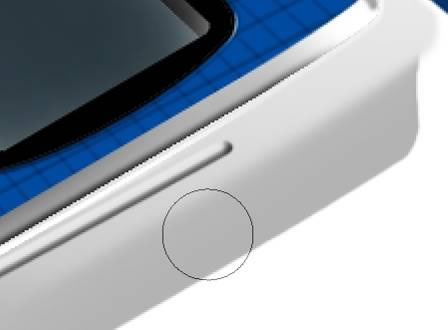

用“加深工具”加深“上盖”的复制层，如图4.1-51所示。

图4.1-51 加深复制的图层

选择“上盖”层，用“模糊工具”（快捷键R）将上盖层边缘模糊一下，使其过度柔和一些，如图4.1-52所示。

图4.1-52模糊处理的边缘

在“手机上盖”组下新建图层，命名为“宝石蓝”。载入“上盖”层图形边缘选区，移动到如图4.1-53所示位置后填充“宝石蓝”色（色彩接近即可）。

图4.1-53 填充宝石蓝色的图层

在“宝石蓝”层上面新建一层命名为“倒棱”，用钢笔工具绘制出如图4.1-54所示的路径。

图4.1-54 用钢笔工具绘制的外形

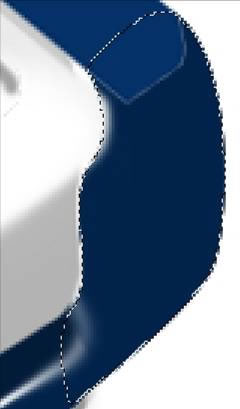

将路径转变为选区后填充“蓝灰”色（色彩接近即可），用加深、减淡工具擦出如图4.1-55所示效果。

不取消选区，将“倒棱”层用较小像素描白边，如图4.1-55所示。

图4.1-55 “倒棱”层填充、描边的效果

再将“宝石蓝”层描白边。按上面的方式继承绘制其他部分，“倒棱”层下面带有“宝石蓝”色外形的图层命名为“宝石蓝2”，如图4.1-56所示。

图4.1-56继承刻划的侧面

用“选区描边”的方式绘制后面充电插孔，方式很简朴，这里就不赘述。如图4.1-57所示。

图4.1-57 手机充电插孔完成的效果

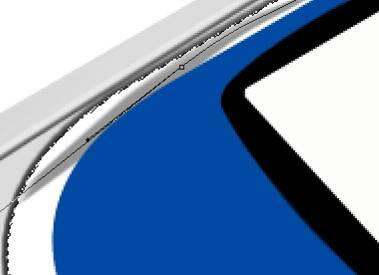

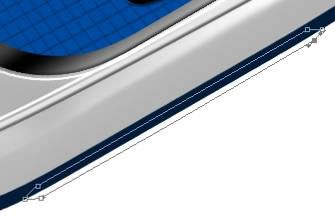

选择 “宝石蓝2”层，用钢笔工具绘制出如图4.1-58所示外形。

图4.1-58 用钢笔工具绘制的侧面路径

转变路径为选区后填充同该层图形一样的“宝石蓝”色（图4.1-59）。

图4.1-59 路径转变为选区后填充颜色

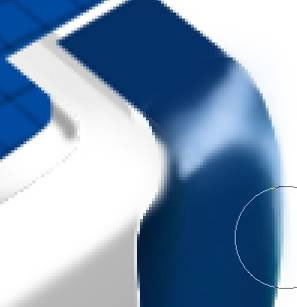

用硬度较小的“橡皮擦工具”（快捷键E）将“手机上盖”组中名为“轴”的图层边缘擦掉一点。再用减淡工具在“宝石蓝2”层上擦出如图4.1-60所示效果。

图4.1-60 刻划手机连接部分图形

再将“手机上盖”组中名为“轴”的图层用“加深/减淡工具”擦出如图4.1-61所示效果。

图4.1-61 手机连接部分图形完成的效果

下面绘制手机天线。在“手机上盖”组上新建图层，用钢笔工具钩出外形后转变为选区，如图4.1-62所示。

图4.1-62 手机天线形状的选区

为该选区添加渐变效果（图4.1-63）。

图4.1-63 为手机天线添加渐变效果

继承完善天线，如图4.1-64所示。

图4.1-64 手机天线完成的效果

添加上信号指示灯，和标志等。

图4.1-65 标志绘制过程示意图

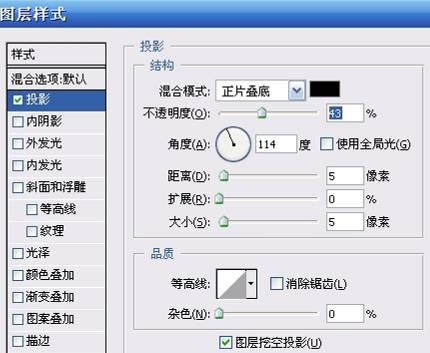

将“标志”自由变换变形后，放到相应位置，加上投影效果，如图4.1-66和4.1-67所示。

图4.1-66 设置“标志”的“图层样式”对话框

图4.1-67 “标志”图层加上投影的效果

最后为手机加上投影和“上盖”的白色反光效果，这个绘制手机的实例就完成了。

图4.1-68手机绘制完成的效果
