通常笔者所做的排料图是做在长方形的钢板上，可是有时也会碰到仅仅做小量的排料图的情况，这时使用四米长的整块钢板一定会被老板骂的，怎么办？去车间找边角料呗……找到了边角料又有了难处，不规则钢板如何在CAD上表现出来呢？细看这块钢板，为如下外形（如图）。design.yesky.com©天极软件频道设计在线原创©2001324542

　　可是手边只有一把卷尺，怎么能得到它的圆弧形的那一边呢？

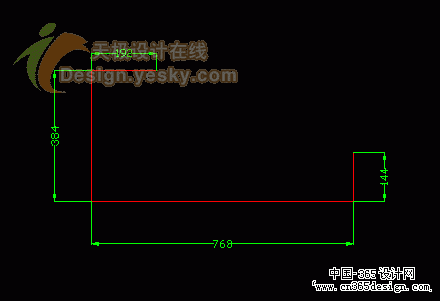

　　不管它，先做出几条直边的长度再说，根据卷尺测量的数值，画出几条直边如下：

　　可是剩下的这段圆弧的圆心如何确定呢？这个问题困扰了笔者半天，从车间到办公室，从办公室再回到车间跑了两趟才反应过来：为什么一定要找到这个圆心呢，CAD中画圆除了用圆心半径的方式之外还有三种画圆的方式：相切、相切、半径法；两点（2P）法；三点（3P）法。这里用三点（3P）法不就可以了么，其中有两点已经确定，只要再找到一个点就可以了。取出卷尺，自钢板右直边向左量取200mm，标记，在标记处向垂直方向上量出弧形到下直边的距离173mm，好，回到CAD，做图。使用偏移命令（OFFSET）把右直边左偏移200mm，下直边上偏移173mm，延长得两条线的交点：design.yesky.com©天极软件频道设计在线原创©20013745212

　　使用画圆（CIRCLE）命令，命令行提示：指定圆的圆心或[三点（3P）/两点（2P）/相切、相切、半径（T）]；输入“3P”（不带引号），空格确认，按F3键打开对象捕获工具，用鼠标依次点取三点完成该圆：

　　使用修剪工具剪掉多余的线，使用删除工具删除两条辅助线，完成图纸。

　　在这次简朴的做图之后，笔者深深地感觉到，从书本上的理论到真实应用中的实践还是有一定距离的，知道不代表会用，会用不代表纯熟，要想能在实践中用熟用好CAD，还要多看多用多想才行。
