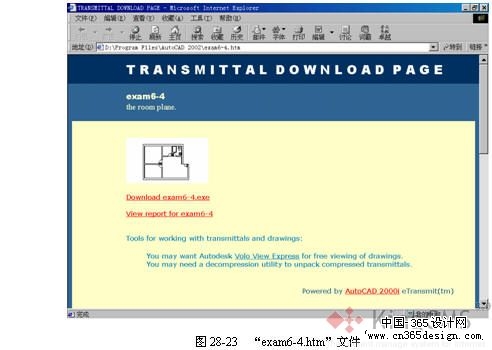

28.3.1 eTransmit简介 eTransmit（电子传递）是AutoCAD 2000i和2002版的新增功能，它可以帮助用户将图形文件打包，以方便在上进行传送。 该命令的调用方法为： 工具栏：“Standard（标准）”→  下拉菜单：【File（文件）】→【eTransmit…（电子传递）】 命令：eTransmit 28.3.2 实例2 使用电子传递的传送文件 Step 1 打开需要传送的文件 (1) 启动AutoCAD 2002系统，打开需要打包传送的文件，本例中为保存在AutoCAD系统主文件夹中的“exam6-4.dwg”文件。 (2) 单击工具栏“Standard（标准）”→ ，弹出“Create Transmittal（新建传递）”对话框，如图28-20所示。 Step 2 文件传递设置 (1) 选择“Create Transmittal（新建传递）”对话框的“General（基本）”选项卡，在“Notes（说明）”文本框中输入传递文件的说明“the room plane”。 (2) 在“type（类型）”下拉列表中包括三种传递文件的类型： ① Folder（set of files）（文件夹（文件集）） ② Self-extracting executable（*.exe）（自解压可执行文件（*.exe）） ③ ZIP（*.zip）（ZIP文件） 本例中选择Self-extracting executable（*.exe）。假如有必要还可以单击Password...按钮为传递文件设置口令。 (3) 在“Location（位置）”框中显示了创建的传递文件的保存位置。如需改变可单击Browse...按钮重新指定新的保存位置。 (4) 假如选中“Convert drawing to（图形转变）”开关按钮，则可以将AutoCAD 2002版本的图形文件格式转变为如下两类版本之一： ① AutoCAD R14/LT98/LT97 Drawing Format ② AutoCAD 2000/LT2000 Drawing Format (5) 开关按钮“Preserve directory structure（保留目录结构）”用于设置是否保留用于创建传递文件的原始图形及其文件的目录结构。本例中不需选中该按钮。 (6) 开关按钮“Remove paths from xrefs and images（从外部参照和图像删除路径）”。本例中选中该按钮，则创建的传递文件包括一个BMP图像文件。  (7) 开关按钮“Send e-mail with transmittal（用传递发送电子邮件）”用于设置是否使用这个传递来发送电子邮件。本例中选中该按钮，完成设置时，AutoCAD会启动本地计算机的电子邮箱系统来发送电子邮件。 (8) 开关按钮“Make Web page files（生成Web页文件）”用于设置是否创建Web页文件。本例选中该按钮，则在创建传递文件的同时创建同名的HTML文件。 (9) 选择“Files（文件）”选项卡，其中列出了当前图形文件和与该图形文件相关的各种辅助文件，例如字体映像文件、打印配置文件等（如图28-21所示）。用户选中文件前相应的开关按钮后，即可将该文件放置到传递文件中。假如用户需要添加其他未列出的文件，则可单击Add File...按钮来选择其他文件。 Step 3 创建传递文件并发送电子邮件  (1) 在完成设置工作后，用户可选择“Report（报告）”选项卡来查看当前传递的统计信息，如文件来源、保存位置、图形转变等。如图28-22所示。如有必要可单击Save As...按钮，将统计信息保存为文本文件。 (2) 单击“Create Transmittal（新建传递）”对话框中的OK按钮完成设置工作，AutoCAD将创建自解压可执行文件“exam6-4.exe”、Web页文件“exam6-4.htm”和BMP文件“exam6-4.bmp”。其中Web页文件如图28-23所示。  (3) AutoCAD在创建传递文件的同时还自动启动本地计算机的电子邮箱系统，用户可将创建的传递文件以电子邮件的形式发送到世界的各个地方。 小 结 本章主要介绍了AutoCAD 2000i和2002版中新增的几种网络功能，如现在开会、发布到Web和电子传递等。 返回类别: AuotoCAD教程 上一教程: Publish to Web的概念与使用 下一教程: 了解和使用AutoCAD的命令行开关 您可以阅读与"eTransmit的概念与使用"相关的教程: · Publish to Web的概念与使用 · Web浏览器的概念与使用 · URL的概念与使用 · Meet Now的概念与使用 · 超级链接的概念与使用 |
  |
