有人提问说AutoCAD中如何自定义线型，自己操作了许久都不太顺，后来想到即然CAD有自带线型，一定可以利用它原来的文件编改一下定义成新的线型。现在就和大家一起分享。 本文由中国教程网 萧云风 原创。

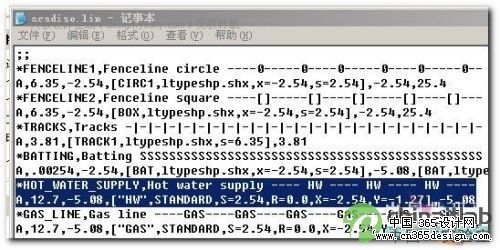

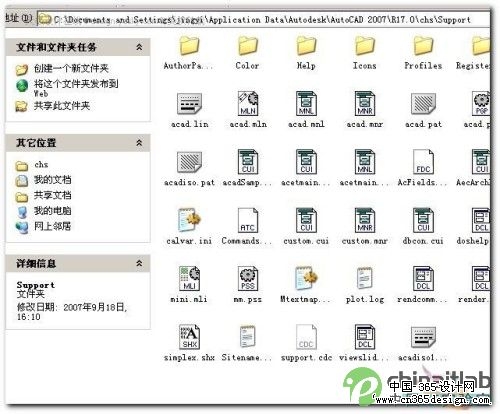

如下图，找到以下路径 再找到acadiaso.lin这个文件，双击打开。 打开文件后，找到和你录求最相近的线型，我以求助问题贴为例，他是要"热管---热管---"1为线型!我们就找到如下图这种加以修改下 把中间的"HW"两字改成"热管"，注重，第二行中的HW也要改成"热管"，第一行是线型的简朴描述. 如下图 改完后，可另存为，记住文件名! 回到CAD界面，打开线型界面治理器/加载/文件/找到刚才那个LIN文件名。
 图7

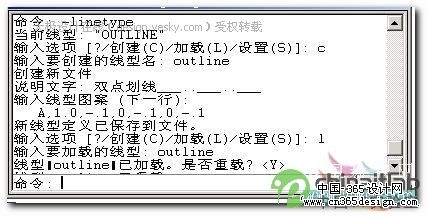

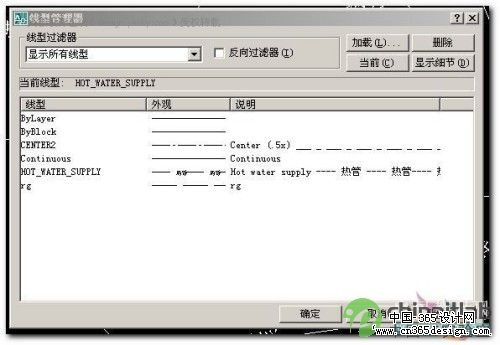

确定后，回到界面，现在看见了没？[next] 绘制出的效果 在命令行也可实现自定义型，但有点麻烦 如图
