AutoCAD教程:建模之机械轴承

 昨天看到文武贝长老的作品,有朋友问该怎么画。 昨天在帖子内回复的方式不是太具体,现放出具体方式,S长老不会怪我吧

  先看最终效果:

  AutoCAD教程:建模之机械轴承

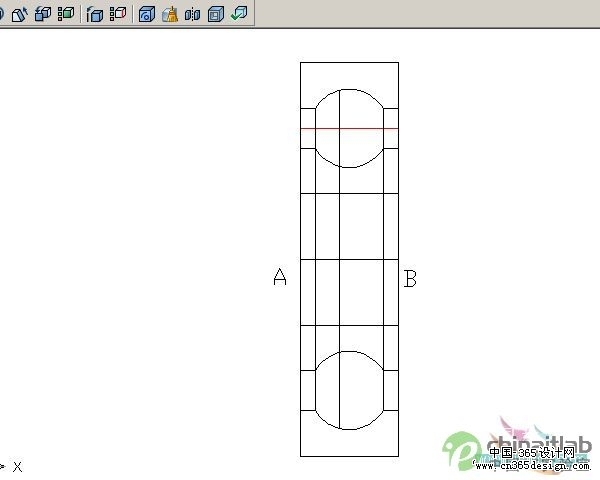

  第1步 画出如图图形

  AutoCAD教程:建模之机械轴承

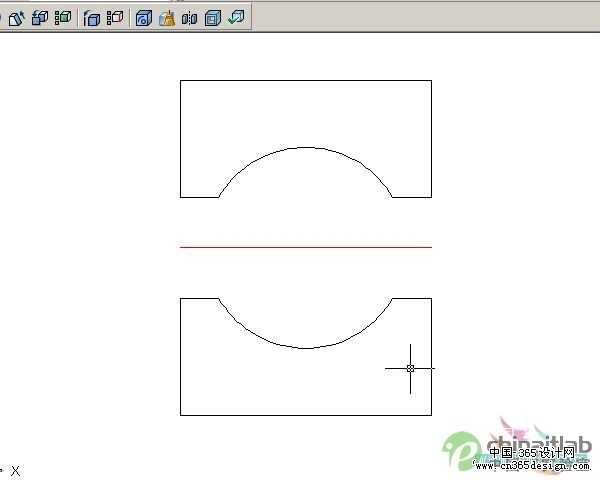

  第2步 利用打断或修剪  修改成如图。 建议打断或修剪用的不纯熟的多训练一下。

  AutoCAD教程:建模之机械轴承

  第3步 转变面域       命令路径:绘图<面域

  AutoCAD教程:建模之机械轴承

  第4步  偏移红色辅助线, 距离20

  AutoCAD教程:建模之机械轴承




  第5步  三维旋转 根据提示,选中上面图形以AB为轴     命令路径:绘图<实体<旋转

  AutoCAD教程:建模之机械轴承

  旋转后

  AutoCAD教程:建模之机械轴承

  第6步  绘制滚珠    命令路径:绘图<实体<球体  直径6

  AutoCAD教程:建模之机械轴承





 第7步  阵列滚珠    转变左视图   圆形阵列滚珠, 可以预览下,看看有没相交的滚珠

  AutoCAD教程:建模之机械轴承

  第8步  上色      命令路径:视图<着色<体着色

  AutoCAD教程:建模之机械轴承

  第9步  倒角      切换到西南等轴视图和东南等轴视图对圆柱边进行倒角 距离1。这样是为了更贴近实物

  AutoCAD教程:建模之机械轴承

  轴承画好了   旋转观看一下吧

  AutoCAD教程:建模之机械轴承

  AutoCAD教程:建模之机械轴承
