一、 对象捕获追踪

　　追踪的目的是要基于己存在的一点用对象捕获来拾取另一个点。这些己存在的点可叫做临时追踪点，最多可答应有7个临时追踪点。对象捕获追踪会暂时拉出一追踪虚线，能够与其它的追踪线或己有对象产生交点，我们可以方便地拾取到这些点。要注重的是，要使用对象捕获追踪，至少要有一个对象捕获是激活的。下面举个例子：

　　例子：如要绘制下面这样一个简朴的零件：在一块长宽为10*6的矩形零件的正中央挖一个半径为2的圆。

　　分析：“难点”在于：绘制圆时如何迅速地拾取圆心到矩形的几何中央，这是绘图的效率要害。

　　绘制步骤：

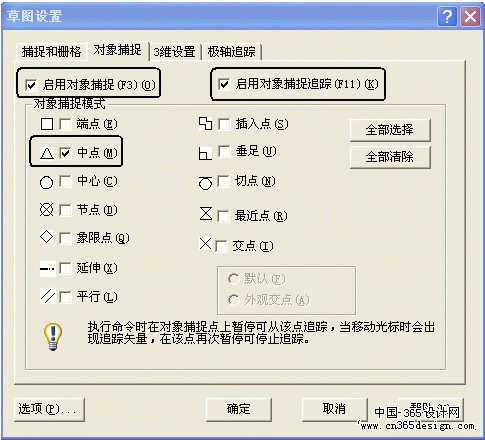

　　1、 在状态栏的“对象捕获”键上右键，在弹出的菜单里选择“设置”(或者直接在命令行里输入OSNAP，再回车)，弹出“草图设置”对话框，设置如下：

　　2、 用“REC”命令绘制一个10*6的矩形。

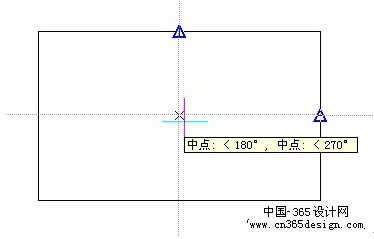

　　3、 启动绘制圆命令后，移动光标分别捕获矩形两相邻边的中点做为追踪点（激活为追踪点时会以一个小十字号表示）并拉出追踪线，移动追踪线到两追踪虚线交点处，会有提示框提示如下：

　　此时单击鼠标左键，便拾取了圆心在矩形的几何中央，再在命令行输入2后回车便绘制完毕：

　　注重：在命令执行过程中可以在命令行输入“tt”，接着可以直接用鼠标拾取任一点作为临时追踪点（类似透明命令的使用）。这为不能用对象捕获的点成为临时追踪点提供了方便。

　　二、 对象捕获的结合使用

　　CAD软件一般都提供了很多的捕获点，除了常规的用法外，还可以把一些捕获点方法结合起来，可能会得到意想不到的方便。例如延伸捕获能够对直线、圆弧或椭圆弧从端点拉出临时延伸线，以便用户在延长线上指定点。

　　例子：己存在一个从90度到270度的圆弧，要拾取圆弧上45度处的点做为画线的开始点：

　　分析：圆弧上45度处并没有圆弧存在，而要拾取上面的点。

　　绘图步骤：

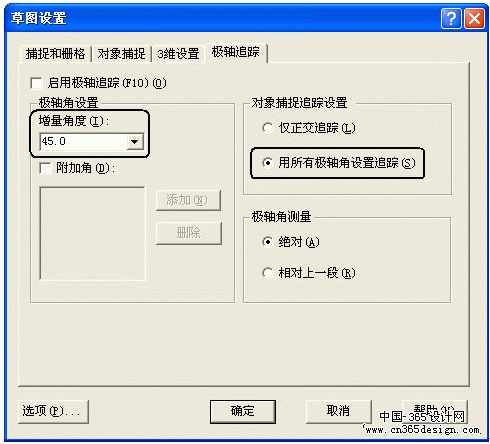

　　1、 在状态栏的“对象捕获”键上右键，在弹出的菜单里选择“设置”， 弹出“草图设置”对话框，设置如下：

　　2、 把中央点捕获、延伸捕获打开，同上个例子的步骤1，只是把中点捕获换成中央点捕获和延伸捕获。

　　3、 启动画线命令，移动光标到圆弧的一端拉出延伸线，再移动光标到圆心拉出45度追踪线，两线交点即是要拾取点：

　　三、 点过滤器

　　通过点过滤器可以配合捕获来拾取己存在点的某一轴坐标，点过滤器有：.x .y .z .xy .xz .yz，最常用的是使用一个己有的对象捕获的X坐标和另一个对象捕获的Y坐标来指定一个新坐标。

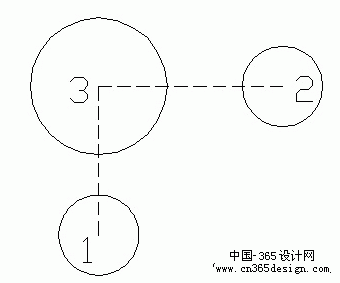

　　例子：已有两个圆，要画第三个圆，使其圆心与另两个圆心连线垂直。

　　分析：其实就是使第三个圆心的X坐标与第一个圆（或第二个圆）的X坐标一样，Y坐标与另一个圆一样。

　　绘图步骤：

　　1、 打开圆心捕获。

　　2、 启动画圆命令后，命令行提示<圆中央>时输入“.x”后回车，此时命令行提示“选择X of”，拾取第一个圆的圆心（采用了第一个圆心的X坐标值）。在提示“仍需YZ of：”时，拾取第二个圆的圆心，就采用了第二个圆的Y、Z坐标（在平面内绘图，Z坐标都相同）。至此捕获到第三个圆的圆心。

　　3、 捕获到圆心，输入半径，即画出第三个圆：

　　四、 捕获自

　　使用捕获自（From）功能可在相对于己有对象的己知距离和方向来捕获点。好比在新点与己有点之间建立了许多无形的辅助线，以方便我们在新的位置来捕获点。在不能使用对象捕获的情况下，From可以帮助我们迅速地捕获到点。

　　下面简朴介绍From功能的使用：

　　1、 启动一个绘图命令，如LINE命令。

　　2、 在命令行输入from，或直接从中望的“对象捕获”工具栏上选取：

　　3、 提示输入一个基点，通常可以用对象捕获来输入这个点作为参照点。如要在如下矩形上画一条左端距矩形10，右端点距矩形15的直线 ：

　　4、 提示输入偏移量，可以用相对坐标或相对极坐标来输入。输入偏移量：@0，10 (相对坐标的方法)

　　5、 重复步骤3，捕获矩形右上角点。输入偏移量：@15<90 （相对极坐标的方法）

　　6、 最后效果如下图：

　　上面简朴介绍了几种拾劝难点”的方式，各适用于不同的情况，中望CAD提供了很强盛的点拾取功能，只要纯熟把握，灵活运用，拾劝难点”便不再是难事。
