1、 首先要清晰这个标题栏的规格。长宽多少，适用于几号图纸，以及内容是什么？这些依不同情况而异。然后便可以用直线命令和文字命令绘制出基本的内容，这一部分比较简朴，不再敖述，如绘制图1所示样式及内容的标题栏：

　　 图1 绘制基本标题栏

　　2、 下面定义属性：在命令行输入“ATT”，回车后弹出“定义属性”对话框(见图2)，比如要在图1右上角框里放置“单位名称”属性，定义如图2，属性的插入坐标和文本高度可通过图2中黑框按钮直接到图纸中拾龋

　　 图2 定义属性对话框

　　拾取完后点“定义并退出”，便在图1右上角框处放置了一个属性。同理，添加其它的属性，完成后如图3所示。

　　 图3 定义属性后的图框

　　3、 选中图3所有对象，在命令输入“W”后回车，弹出“写块”对话框（见图4），通过黑框处按钮拾取基点为图框的右下角点。在目标栏里指定块存放的路径及名称。

　　 图4 “写块”对话框

　　至此，带属性的标题栏就绘制完毕了，且保存为一个独立的文件，可以把这个文件放到单位网络上共享，其它的同事在用到时就可以方便地调用它。下面来调用一下：

　　1、 绘制好图框后，在命令行输入“Insert”后回车，弹出“插入图块”对话框，选择从“文件”插入并找到上面做好的标题栏文件，确定后就会发现插入基点就是我们定义的标题栏右下角点，拾取图框的右下角点便可插入。这时命令行会挨个提示属性名称，比如“单位名称：”，只需在命令行输入自己单位的名称即可，如“某某精密仪器厂”等，标题栏就会显示用户定义的属性。

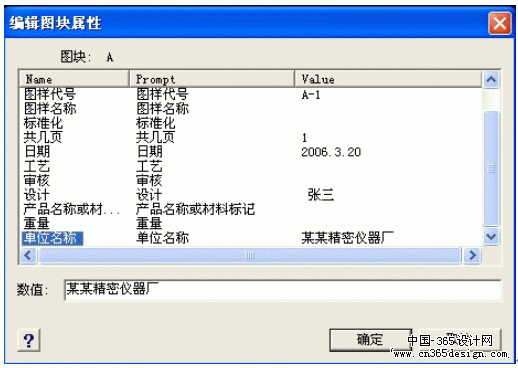

　　2、 假如要对己插入的标题栏属性进行修改，只要在命令行输入“ATE”后回车，选择欲改属性的标题栏图块，弹出“编辑图块属性”对话框(见图5)。选中高亮显示要修改的项后，在数值框内填入新的属性即可。

　　 图5 编辑图块属性对话框

　　上面就是自定义标题栏的绘制、共享，属性的定义、修改的过程，值得注重的是，假如就是专为某一单位使用的标题栏，则在定义“单位名称”属性时可直接定义值为该单位的名称，并设“属性标志位”为固定（参见图2）。这样在插入标题栏就不会提示用户在命令行输入“单位名称”的值了。
