基于AutoCAD环境下常用结构的参数化设计

摘 要:AutoCAD 是机械设计人员最常用的绘图工具,功能异常强盛,但常因缺乏常用结构图形库而影响绘图效率,为此,论文提出在AutoCAD 环境下采用AutoCAD VBA 方法对机械图形中的常用结构进行参数化设计的解决方案。由于常用结构的开发方法类似,便以轴类零件中键槽结构的主视图和剖面图为例,讲述了Access 数据库的构建方式、利用ADO 方法来开发数据库的过程和编程实现最终图形的过程。

    要害词:AutoCAD,常用结构,参数化设计


    AutoCAD 作为应用最广泛的绘图软件,它的功能异常强盛,基于AutoCAD 环境下的二次开发也很方便。但是,在AutoCAD 绘图软件的各种版本中,均无现成的常用结构图形库。本文采用AutoCAD VBA(Visual Basic for Applications),针对各类零件特点的常用结构,如轴类零件的键槽、带轮槽、密封圈槽、移出剖面图和局部放大图等,实现了对常用结构的参数化绘图[1]。绘图人员只要输入要求的参数,就可以自动生成对应图形,简朴方便实用。由于常用结构的编程过程异常相似,下面就以键槽为例,讲述标准结构参数化设计及绘图过程。

1 参数选择

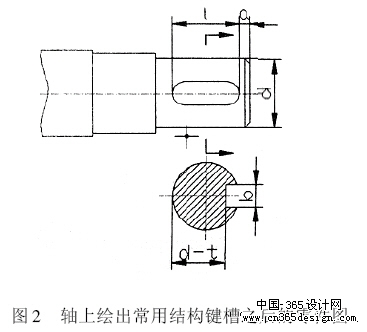

    键槽是轴类零件上常见的结构,通过对图1和图2 的比较可见,只要图2 中5 个参数给定,就可将键槽的主视图和剖面图确定下来[2]。而且,根据标准机械设计手册,参数中的b、t 是由轴径d决定的,那么,绘图过程需要的参数只有三个:d、l、a。而另外两个参数b、t 可作为数据库内容通过d 来查询,这部分任务通过程序来完成。因此,经过分析可知,绘图人员只要输入参数d、l、a 的数值就能迅速简洁地完成(图2)了。

2 编程思路

    2. 1 建立Access 数据库

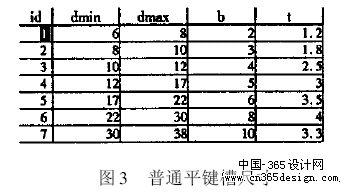

    普通平键及键槽尺寸如图3 所示。

    Access 是开发小型数据库应用系统的理想工具,功能灵活,易于学习和操作[3]。本软件便采用Access 来建立数据库。表的结构异常简朴,只是对机械手册相关表格中部分字段的选取。对于键槽来说,则采用如表1 的表格形式(表1 只选取完整表格的一部分)。

    2. 2 数据库操作部分

    本软件对数据库的操作使用ADO(ActiveXData Objects)方法[3]。

其中,打开数据库的语句如下:
Public Const DATABASE As String = " 常用
结构. mdb"
Private cnn As ADODB. Connection
Set cnn = New ADODB. Connection
cnn. ConnectionString = " Provider = Microsoft.
Jet. OLEDB. 4. 0;Data Source = " - + App. path +
" " + DATABASE + " ;"
cnn. Open

    对数据库中的数据,本软件最常用的是查询功能。例如:根据所给轴的直径d 查询键槽的相关尺寸b、t 的查询语句如下:

SELECT b,t FROM 普通平键及键槽尺寸表
WHERE d > dmin and d < = dmax.

    其他对数据库的操作与查询类似,不再赘述。

    2. 3 绘图部分

    对于键槽结构来说,图形分为两部分:主视图和剖面图。线条比较简朴,主要采用画直线和圆弧的命令,尺寸标注也主要采用线性型尺寸标准方法,它的基本命令为:

ThisDrawing. ModelSpace. AddDimAligned( startPoint,
endPoint,location)。

下面以绘直线为例,表明作图过程[4]:
startPoin(t 0) = ArcCenPointX +(d/ 2# - t)
startPoin(t 1) = ArcCenPointY + b / 2

startPoin(t 2) = 0#
endPoin(t 0) = ArcCenPointX +(d / 2# - t)
endPoin(t 1) = ArcCenPointY - b / 2
endPoin(t 2) = 0#
Set lineObj =
ThisDrawing. ModelSpace. AddLine( startPoint,
endPoint)

    当然,绘图部分实现最终的图形显示,在程序中难免有相称多的数据的传输调用。本文采用的是全局变量的形式。例如轴径:Public d As Double。

    与AutoCAD 的接口可以使用菜单方法,也可以采用命令方法,都异常方便简朴。

3 结束语

    本文所实现的对常用结构的参数化设计,是在AutoCAD 环境下,利用VBA 这种编程语言完成的。界面简洁,简朴易用,减少了绘图人员的查阅标准时间,减轻了绘图工作量,提高了出图速度,并且可以避免在绘图和查表的交错进行中产生的失误,具有一定的实用价值。

参考文献:

[1]董玉德,谭建荣,赵韩,等. AutoCAD 系统开发技术-程序实现
与实例[M]. 合肥:中国科学技术大学出版社,2001
[2]西北工业大学工程制图教研室. 画法几何及机械制图( 下)
[M]. 西安:陕西科学技术出版社,2000
[3]启明工作室. Visual Basic Access 数据库应用系统开发与实例
[M]. 北京:人民邮电出版社,2004
[4]张帆,郑立楷,王华杰. AutoCAD VBA 开发出色实例教程
[M]. 北京:清华大学出版社,2004
