相关的基本的概念有以下几点：

    ☆零件是工艺实体，而零件图是制造过程的指令性表述；

    ☆评价零件图尺寸的标注是否合理，最基本的标准是：各个标注的尺寸是否被制造过程直接使用，既不多余、也不缺少；

    ☆要遵守“工序间联系尺寸唯一性”的原则，也就是：按工序分成若干组尺寸，各组之间有唯一的联系尺寸；

    ☆标注的尺寸要便于使用加工环境中可用的工具、方便地完成测量控制；

    ☆标注的尺寸要落在“实基准”上；

    ☆设计尺寸与工程图标注尺寸有时并不是同一个。

    上述基本概念，对于在职工程师来说，应当是很认识的规则。但是，Inventor中不可能设置如繁杂的约束条件，也就不可能自动标注出符合这些规则的工程图尺寸，这是必然的结果。所以，企图靠软件完美实现工程图注释的处理，无论在技术要求上、还是软件的可能性上，都不太可能完全实现。

1.尺寸标注文本的更改

    绝大多条件下，应当使用默认的尺寸标注值。个别条件下，需要把这些标注修改为符号标记（如图1所示），则可以按照如下的方式：

    (1)选定现有尺寸，在右键菜单中点击“隐藏数值(V)”选项，结果显示“<TEXT>”；

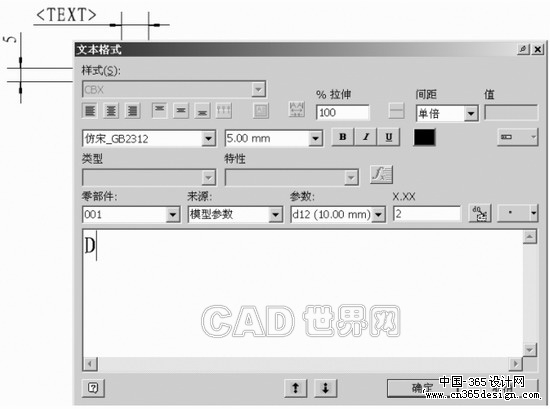

    (2)选定这个尺寸，在右键菜单中选择“文本(T)…”选项，之后就可以在如图2所示的界面中更改文本。

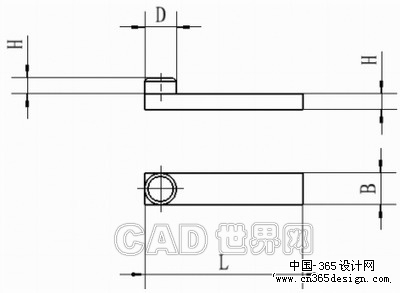

图1 期望的结果

图2 修改标注文本

2.关于螺纹标注和孔标注

    对于螺纹的特征结构，目前必须使用“孔-螺纹孔标注”才能对螺纹尺寸作出准确的关联注释，但并不仅限于螺纹孔，对外螺纹标注也是如此。

    对螺纹孔标注的再修饰可选定螺纹孔标注：在右键菜单中选择“编辑孔标注”选项，之后可在如图3所示的界面中将“选项”中的“攻丝底孔”开关打开，即可将螺纹底孔的加工尺寸表达出来（如图3上部所示），以做为制造者在孔加工时的依据。

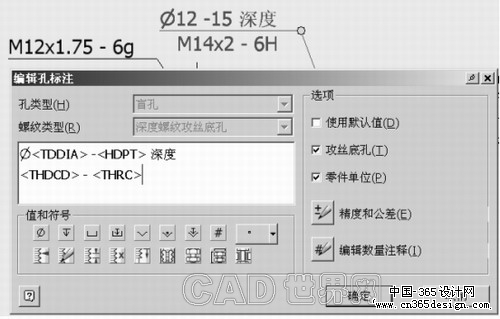

图3 螺纹标注的修饰

3.零件级尺寸的公差注释

    从设计构思的准确表达来讨论，零件级尺寸公差注释的合理做法是：

    (1)在建模过程中，对草图参数和特征参数添加尺寸和公差、而且确认公差表达模式；

    （2）在工程图中，使用“检索尺寸”的方式标注，而不是手工硬性标注。这样就可以直接使用上述的尺寸，并已带有公差了。

    从辅助设计的角度讨论，这也是比较合适的模式。参见003.IDW中的尺寸“20”，这种公差的设置和表达方法，对整个CAD数据的准确结构的构造和使用都是十分重要的。

    当然，对于脱离模型而硬性地给尺寸加入公差，也是可以做到的：选定某尺寸，在右键菜单中使用“公差(O)…”功能，系统将弹出如图4所示的界面。之后选择须所需要的表达方法和详细数据即可。

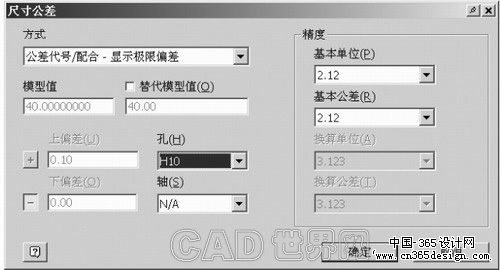

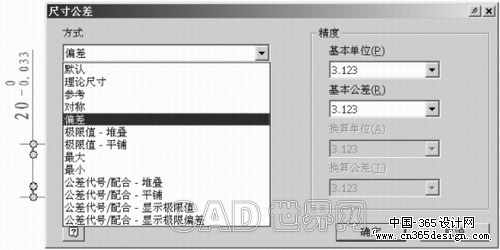

图4 给尺寸标注加入公差

    对于标注好的公差，也可以通过上述界面，改变其表达类型，Inventor会根据设计者的修改，把这些公差很好地放在工程图中。如图5所示实例。

图5 调整公差表达方法

    在标注公差的功能中，Inventor设计成为可进行数据检索服务的结果，并与尺寸的公称值建立联系。例如：给一个轴尺寸加上h7级公差，并要求极限偏差型的实例，详细操作为：

    (1)选定这个尺寸，在右键菜单中选中“公差(O)…”一项；

    (2)在“尺寸公差”对话框的“方法”栏目中，选定最下面的“公差代号/配合”样式；

    (3)在公差栏目中的“轴(S)”列表中选定“h7”。可见上、下偏差的数据已经根据所选的配合方法、精度以及公称尺寸，填写好了；

    (4)最后将公差方法设置到工程图需要的“偏差”方法，并确认。

4.模型尺寸在零件工程图中的引用规则

    在工程图中引用模型的设计尺寸直接作为工程图尺寸，这是必然的需要，而且在模型草图、特征参数中设置的公差，在工程图中利用“检索尺寸”就可以继续这些模型中的现有尺寸和公差值，也是准确的设计表达，并确保了设计参数的一致性和可继续性。对于这种尺寸与公差的继续和关联，Inventor有确定的规则：

    ☆在某视图中引用模型尺寸，只有当尺寸的草图所在面平行于这个视图的时候，才能“获得”这个模型尺寸，如图6所示；

    ☆一旦这个尺寸在某视图中被使用，其他的视图中将不会出现，这就保证了唯一性，不会被重复标注；

    ☆这样的驱动尺寸假如带有公差，就会按照当时的定义模式显示出来，并与设计时的设置自动关联。
上述规则对于以平面为结构的零件，一般不会有什么问题，对于回转体零件，可能会问题。在剖视图中“检索尺寸”不能得到外径尺寸；可是在下边的视图中却可以得到，这就是基础视图投影方向不同所带来的结果。

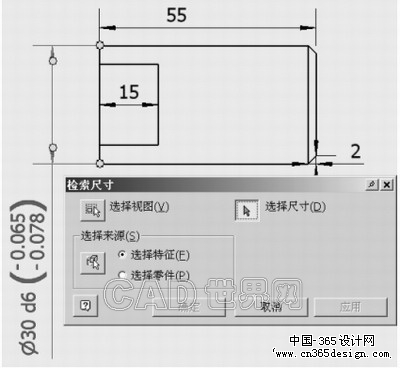

图6 模型尺寸直接引用

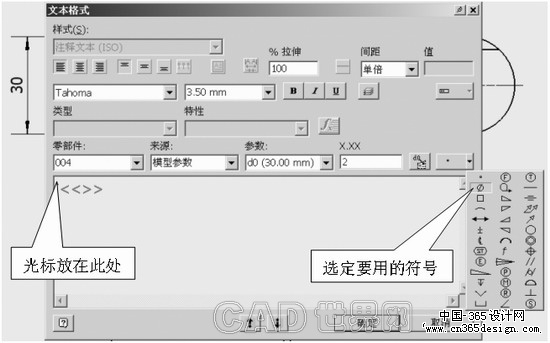

图7 添加前缀

    对于公称尺寸标注，可直接用交互操作标出这个尺寸，唯一的问题是前缀“Φ”的问题，这可以在选定这个尺寸并在右键菜单中选择“文本”选项以后，在“文本格式”中添加前缀。

    这种尺寸的关联性和数值准确性是没有问题的，但是不能顺利引用原来的公差。

5.怎样设置工程图字体

    设置工程图字体是很重要的工程图环境基础条件的设置。

    (1)字体的注册

    Inventor在文字处理功能中，其字体完全借用了操作系统的设置和资源，并没有自己独立的文本字体(这与AutoCAD不同)。因此，要想能具有满足的字体，首先需要在操作系统中注册好这些字体。按照GB标准，合适的字体应当是“仿宋GB2312”。

    (2)字体的使用和参数

    注册好了字体，就可以在工程图环境中使用这些字体了。

    1)用Inventor提供的GB工程图模版开始新图；

    2)在菜单中依次选择“格式→样式编辑器”选项，则系统会弹出如图8左上所示的界面；

    3)在这个界面中展开“文本”项；

    4)选定其一，在右键菜单中选中“重命名…”一项；

    5)回到一开始的界面，设置文本字体的具体参数，注重笔者圈出的设置；

    6)最后“保存”并“完成”设置。

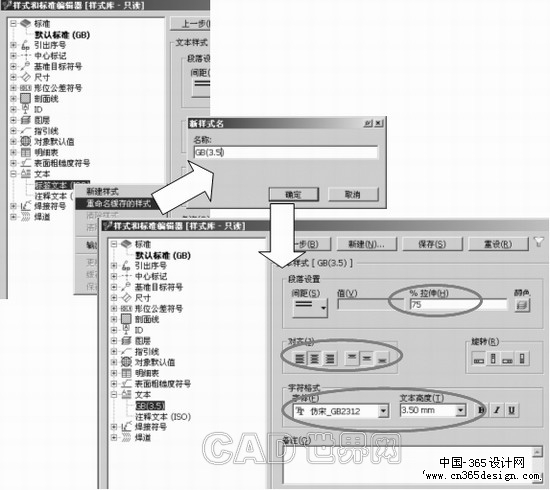

图8 定义字体

    对于一般情况，需要设置3种字体：字高7mm（标题）、字高5mm（尺寸标注）和字高3.5mm（尺寸公差），而字体按GB规则应当是“长仿宋”，这可以利用“仿宋_GB2312”并将字宽设置成75%来实现。

6.使尺寸文字符合要求

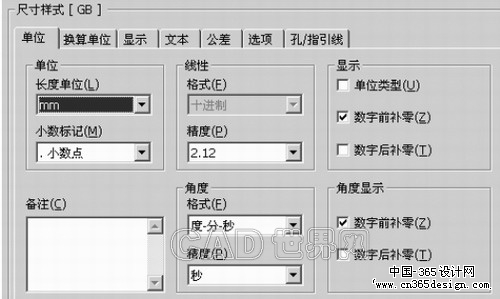

    操作者需要利用软件提供的用户定制功能自己调整有关参数，再将结果存成图形模版以备用。主要定制过程应当在上边的文本字体设置好的前提下，继承进行尺寸标注的参数设置，并使用这些字体。如图9所示为“单位”参数设置界面。

图9 单位参数

    对于“换算单位”，由于极少被使用，因此也不必设置这些参数。

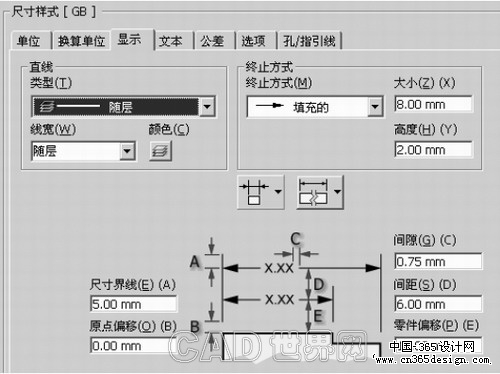

    图10所示为“显示”参数设置界面，在这里主要是对尺寸线之类的参数进行设置，其中的参数可以直接被使用。

图10 显示参数

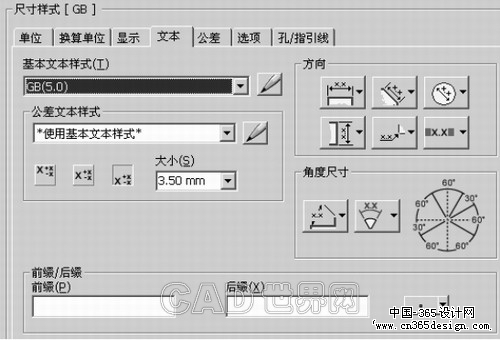

    图11所示为“文本”参数设置界面，在这里可以对尺寸标注文字线之类的参数进行设置。一般需要做许多的调整，详细的几项如下：

图11 文本参数

    (1)基本文本样式：按GB设置；

    (2)公差文本样式：按GB设置，注重公差的位置与工称尺寸在文字下沿对齐的设置；

    (3)线性尺寸的“方向”：应当按需做调整，而“角度尺寸”的方向也应当按需要做些调整，默认的设置不能完全使用。

    (4)前缀/后缀：完全自定义的、在所有尺寸文字默认值的基础上，在前后附加的部分。

7.使尺寸公差的表达符合要求

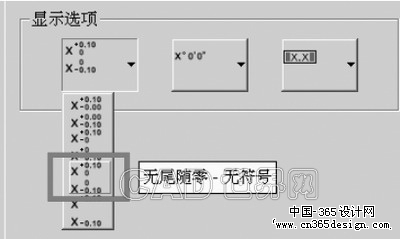

    图12所示为“公差”参数设置界面的局部。这是我们应当很关心的参数设置。按照GB的要求，零偏差在标注中不出现正负号，而现在Inventor共提供了四种可能：带符号和小数点后的零；带符号和零；不带符号和零；不出现。可见第三方案就是我们需要的设置(虽然不是默认值，但是可以设置出来)。

图12 公差设置参数

8.其他尺寸标注设置

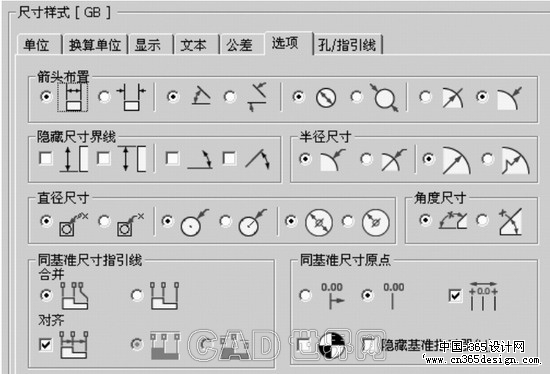

    图13所示为“选项”参数设置界面，其中罗列了几乎所有的标注细节的规则设置。

图13 选项参数

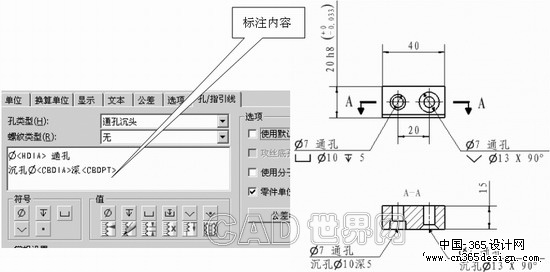

    图14左侧所示是“孔/指引线”参数设置界面。在这里，可以具体设置各类孔的标注内容和规则。例如在图14右侧，可见同一个工程图中两种孔标注结果。

    在孔标注参数设置中，“孔类型”和“螺纹类型”是可以造成许多种组合的，而组合结果会在标注内容窗口内列出默认的项目，其中包括“符号”、参数“值”和文字，只要关闭了“使用默认值”开关，就可以自定义这些内容。如图14右侧所示，上部的标注是默认值，下部的标注是笔者新创建的样式，参数设置如图14 左侧所示。

图14 自定义孔标注

    但是，有一个很希奇的标注参数控制问题，参见“角度标注.IDW”。如图15所示：在角度标注文字的“°”后边，用任何中文字体，都会有很大的空间，而西文字体就没有这个现象。两种字体在文本编辑软件中的表现如下：

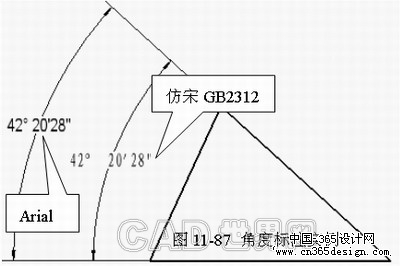

图15角度文字的问题

    可见，应当是中文字体本身的符号宽度的问题，影响到了Inventor的标注结果所致。

9.尺寸标注多种样式的使用

    在一张工程图中可以使用多种不同参数的尺寸标注。针对现有尺寸创建新样式的方式是：选定一个要改变的标注，在右键单中选择“新建样式…”选项；之后系统将弹出“新建尺寸样式”界面，在其中修改参数即可。

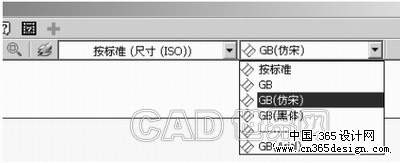

    在工程图标注工具面板中，按下任何标注功能按钮，都会引发Inventor在“标准”工具栏中相关列表选择的切换，如图16所示。例如，按下尺寸标注按钮，在标注之前可以选定尺寸样式；选定某现有标注之后也可以选定尺寸样式。这个“选定”操作均来自一样的界面――Inventor“标准”工具栏中的最后一个列表。

图16 选定标注样式

10.已有尺寸标注的修饰

    使用Inventor直接产生的尺寸标注(直接获得模型尺寸、或者在工程图中的交互标注)，其结果可能不完全符合我们的要求，这时对尺寸标注的修饰就是必须的了。

    对详细的某尺寸进行修饰操作，可以在选定某尺寸标注之后，从右键菜单中的“选项(O)”等关联的功能子菜单中看到。随着尺寸标注创建方式的不同、类型的不同，可修饰的项目也同；那些不能进一步修饰的尺寸，将没有这些个菜单项。

    在手动交互进行尺寸标注时，也可以使用上述修饰设置。

11.标题栏的定制

    在Inventor自带的GB工程图模板中，有GB1和GB2两个现成的标题栏。只有GB1还比较接近我国的标准要求，但格式是不完整的。更主要的是，标题栏中的各个栏目数据来源如何？

    目前Inventor提供的工程图模版，零件图标题栏的数据来源是这个工程图自身的数据，而不是零件的原始依据。这就把工程图仅仅理解为“能出图就行”，这当然是十分错误的。例如：在工程图中编辑GB1标题栏，选定一个用尖括号包起来的栏目(例如“设计”栏目的数据项)，在右键菜单中选择“编辑”，之后系统将弹出如图17所示的对话框。可见，标题栏中的设计者名字来自于“特性-工程图”的“作者”，而不是零件模型的数据。按常识，创建模型的是设计者，而制作工程图的人很可能不是工程师，而是工程师的助手或者绘图员，按照惯例，签名的人应该是工程师本人。因此，想正常使用Inventor的工程图模版，肯定就需要重建标题栏，使它的数据处理符合设计需求。基本的想法是：标题栏中的、与被表达零件相关的数据，一定是自动取自零件本身，而不可以在工程图中另外建立或者修改。

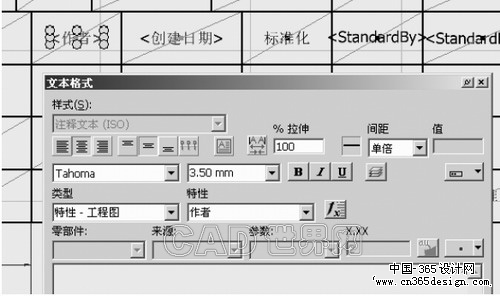

图17 参数文本

    Inventor认为标题栏是工程图中一个独立的单元。这种数据处理方式是很准确的。我们因此可以为专业设计的不同需要定制不同的标题栏。在上边的试验中可以看到，标题栏的图线和尺寸还是没问题的，可以继承用。对栏目的内容，Inventor提供了专门的功能设置――“参数文本”。实际上，这是与AutoCAD中的“属性”类似的一种功能，只是更为自动化，详细方式参见下面的讨论。

12.用略图符号做工程图的表格

    许多工程图，需要专门的表格来说明零件的不轻易标注的特性，如图18所示。这样的表格，使用在工程图环境中，其参数根据来自零件模型。其间的数据传递，将按下面的规则进行。

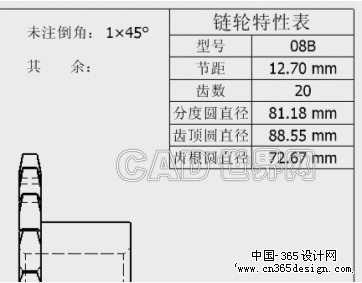

图18 链轮参数表

    (1)在零件设计参数表中找到要传递的参数，并将其设置成“可输出”；

    (2)然后在这个零件的“iProperties”中可见这些参数被放在“自定义”选项卡下，这样就可以在工程图中引用了；

    (3)在工程图中做缩略符号，拉好表格，内容是引用上边定义的数据，如图19所示。

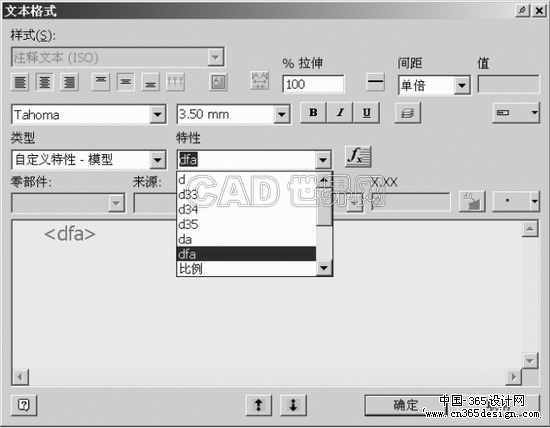

图19 引用模型参数

    这就建立了两者之间的确定关系。这个表格是通用的、零件模型的基础也是通用的。但是，在设置不当的时候，也可能出些问题。多数条件下有几个问题比较隐蔽。

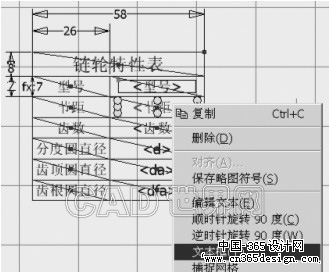

    (1)填充结果自行换行。这多是因为在文本定义的时候，预先设置的文本行宽度不够所致。而默认的文本设置操作中，Inventor并不会显示文本的占位框格，因此常会因为没发现这种现象而出现错误。用户需要自己设置（如图20所示）。

图20 默认设置参数

    (2)长度值带有“mm”的后缀。这是因为在零件的“iProperties”中，数据格式是Inventor默认的“文本”而不是“数字”类型。这时，文本将带有后缀，而数字则会不带后缀。解决办法为：在iProperties中将数据的格式修改成“数字”。
