下面通过实例来学习如何在AutoCAD中创建标注。 11.2.1 实例1 在图形中添加标注 Step 1 创建图形文件 启动AutoCAD 2002系统,打开第3章中创建的实例文件“exam3-1.dwg”,并将其另存为“exam11-1.dwg”; Step 2 设置文字样式、图层和标注比例 (1) 利用图层特性治理器(Layer Properties Manager),把“0”层设置为缺省值的新图层,并命名为“Dim”,将该图层置为当前层。 (2) 通过命令行设置标注比例,操作如下: Command: dimscale Enter new value for DIMSCALE <1.0000>: 3 Step 3 创建线性标注和对齐标注 Command: _dimlinear
Specify first extension line origin or <select object>: Enter
//选择“select object”选项 Select object to dimension: //选择图形中最下方的直线 Specify dimension line location or
[Mtext/Text/Angle/Horizontal/Vertical/Rotated]: //拖动光标在合适位置单击确定 Dimension text = 200

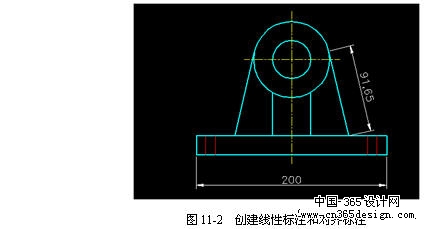

结果如图11-2所示。 Command: _dimaligned
Specify first extension line origin or <select object>: Enter
//选择“select object”选项 Select object to dimension: //选择图形中右侧的斜线 Specify dimension line location or
[Mtext/Text/Angle]: //拖动光标在合适位置单击确定 Dimension text = 91.65
(3) 结果见图11-2所示。 Command: _dimradius
Select arc or circle: //选择图形中的大圆 Dimension text = 40 返回类别: AuotoCAD教程 上一教程: 尺寸标注简介 下一教程: 尺寸标注样式 您可以阅读与"创建尺寸标注"相关的教程: · 尺寸标注样式 · 尺寸标注简介 · AutoCADR12尺寸标注技巧 · 编辑尺寸标注 · AutoCAD中标注文字与公差的方式 |
