经过比较细致的测试，我不能说Flash8在线条的处理上有什么惊世骇俗的创新，但它在细节方面所做的一系列改进，对我们绘制线条和图形来说，的确是带来了极大的方便和灵活性。在这一小节里，我们会讲到三点内容，一是线条的端点和接合、二是可填充的线条、三是对象绘制模式。

一、线条的端点和接合

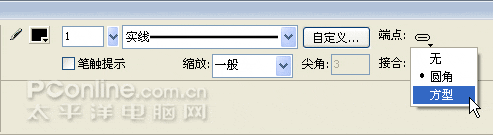

　　在之前的Flash版本中，线条的端点都是圆头儿的。这在实战中是极其不方便的，以至于我们需要一个尖头儿或方头儿的线条时(例如表针儿、铅笔、尺子等)，还得先把线条转化成填充，然后编辑成型，异常麻烦误工。而在新版本中，Flash8为我们提供了多种线条和接合处的端点外形。当我从工具箱中选择了铅笔、钢笔、墨水瓶等工具时，在属性面板中我们可以找到这些设置。如图1所示

<图1>

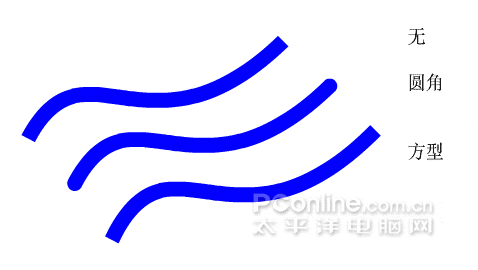

　　使用钢笔工具，分别改变端点为“无”、“圆角”和“方型”绘制线条如图2所示，当然你也可以选择已绘制的线条，对其端点进行改变。其中“无”和“方型”难以区分，只是短了一截儿。

<图2>

　　那么何为接合呢？它是指两条线段相接处，也就是拐角的端点外形。在图3中，你可以找到Flash8为我们提供的三种接合点的外形。尖角、圆角和斜角，其中斜角是指被“削平”的方形端点。

<图3>

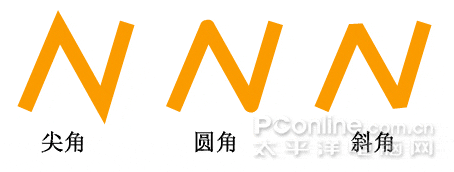

　　图4演示了三种不同接合点的区别，观察图片，可不言自明。

<图4>

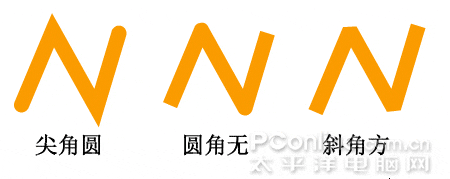

　　通过不同端点和接合的混用，我们又可以得到不同的线条效果，如图5所示。

<图5>

　　当你选择了尖角，在左侧还会有一个尖角限制的文本框，你可以输入对尖角的限制数值，图6演示了限制数值分别为“3”、“2”、“1”的尖角区别，其中数值低时，尖角被逐渐“削平”。

<图6-1、6-2>

<图6-3>

二、可填充的线条

　　我们刚才提到了在之前的Flash版本中，线条样式的局限性。而在新的Flash8中，我们不但可以随意改变线条的端点和拐角的接合样式，还可以直接对线条进行填充。

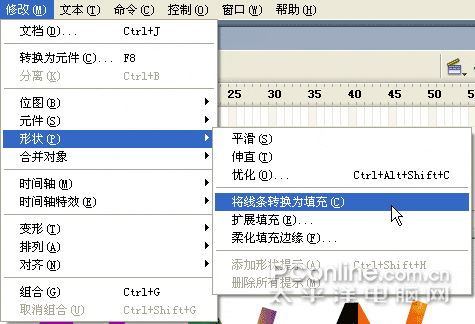

　　假如在以前，我们必须要使用一个命令把线条转变为填充才可以间接实现，这个命令在Flash8中仍旧存在，但我想也已经形同虚设了，如图7所示。

<图7>

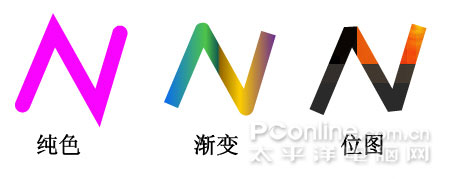

　　在图8中，我们可以看到，使用混色器直接对线条进行的各种填充效果。

<图8>

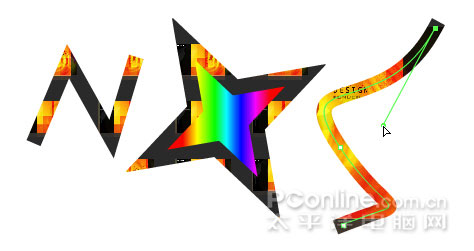

　　当然，可填充线条的意义远不止如此，你同样可以填充钢笔所绘制的路径以及各种外形的轮廓线，更让人激动的是，填充后，这些线条还可以被当成普通路径那样，对锚点进行编辑,如图9所示。

<图9>

三、对象绘制模式

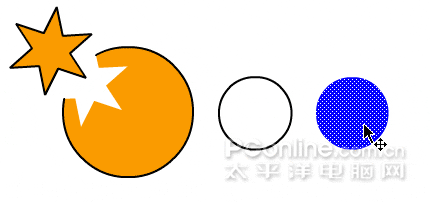

　　在Flash之前的版本中，在同一图层绘制出来的外形或线条叠加在一起时，是会互相切割的。这给不少朋友，特殊是初学者带来不少麻烦，最常见的就是移动对象时“拖泥带水”，光把填充移走了，留轮廓线在原处，给后面的动画操作带来不必要的麻烦，如图10所示。

<图10>

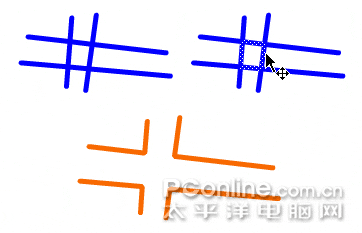

　　不过，我们不必妄断这种形式是好是坏，起码在很多时候它会给你带来不少便利，比如我就常用这个特性画简朴的线路图，这里有一个十字路口，如图11所示，按Shift键选择中间四小段儿删除即可，是不是异常方便？

<图11>

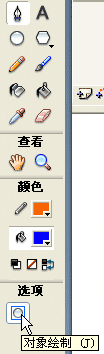

　　而在Flash8中，保留原来的绘图模式的基础上，又添加了一种对象绘制模式。类似在Illustrator等矢量图形软件中的方法。假如使用了该选项，在同一层绘制出的外形和线条自动成组，在移动时不会互相切割、互相影响。我们可以在钢笔、刷子、外形等工具的选项中找到该设置，如图12所示。

<图12-1、12-2>

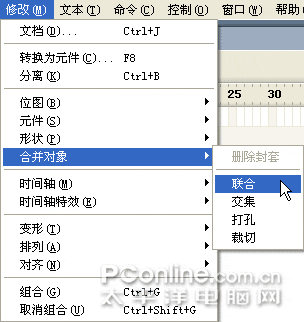

　　当然这并不意味着在这种模式下，我们无法完成对象的组合和切割。Flash为我们提供了更完善和标准的方式。在修改-合并对象这个菜单下，你会找到一些新的命令，如图13所示。

<图13>

　　通过试验，可以了解到这和其它图形图像软件的组合命令大相径庭。比如联合就是把多个图形对象合成一个整体，而交集就是保留两图形之间重叠的地方等等，这和我们在Photoshop中用到的组合外形或选区是基本类似的。（注：请参考我的Photoshop绘制矢量标志系列教程，两者的用法异曲同工。）

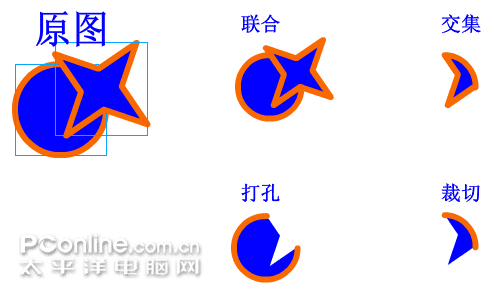

　　这里我们绘制两个图形叠加在一起，图14是使用这些命令后的效果。

<图14>

　　好了，这一节就到这里，我们主要讲了与绘制线条相关的内容，大部分都是一些细节。人们常说细节决定成败，我想倒没有那么严峻，不过纯熟的、合理的、灵活的运用这些细节必定会为作品添姿增彩。
