了解等高线的本质

　　下面我用几个例子来试着成立我的观点，各位如有不同意见还请提出，谢谢！

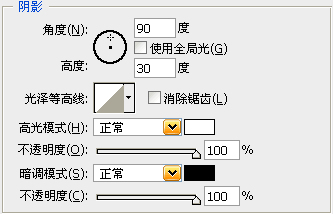

　　用图层样式中的斜面和浮雕来做个大概了解，为了例子的更直观性，我们将高光模式和暗调模式全部设置为正常，并将透明度加到100%。设置如下图。画一个100*100PX红色方形，并在此图层上运用图层样式。

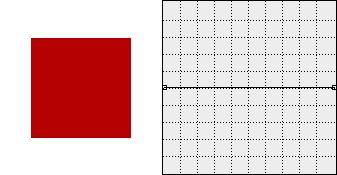

　　输出50

　　高光和暗调均衡，物体材质不受任何影响。

　　输出100

　　高光白色覆盖物体本身，使物体在白色画布上“消失”掉了。

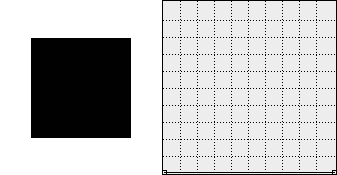

　　输入100

　　暗调黑色覆盖物体本身，使物体看不出凹凸程度。

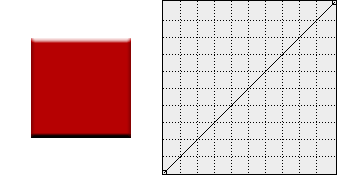

　　线性

　　亮度以90度分布，高光在上，暗调在下。

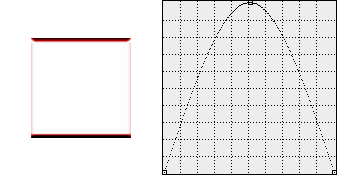

　　锥行

　　物体顶部被白色高光覆盖

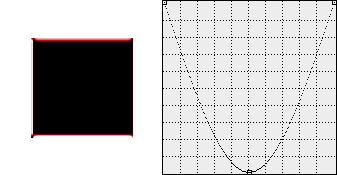

　　锥行-反转
　　物体顶部被黑色暗调覆盖

　　以上文字看似晦涩难懂，但是通过我和bluelink的问答式不断做实验后，现在让我们来道破天机。

　　我只所以做图例的时候用的是斜面和浮雕，而且“光泽”用的都是最基本的条件，就是因为斜面和浮雕的效果最明显。像内阴影和阴影虽然只有一个颜色条件，但同样可以解释的通。

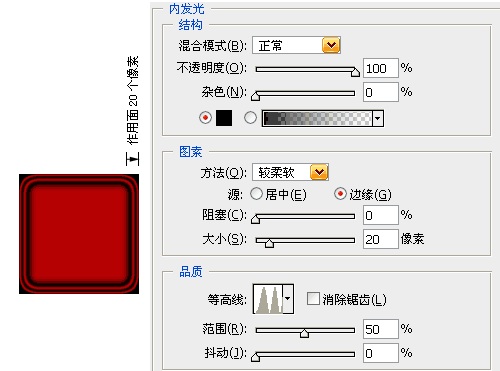

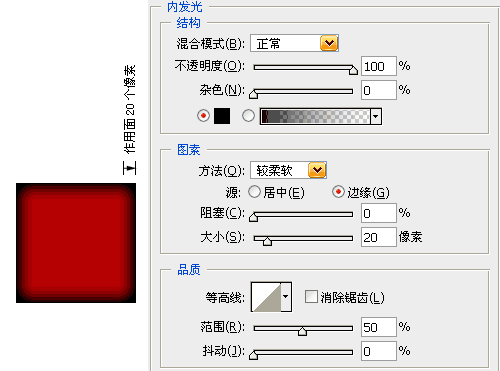

　　用内发光来做个例子。
　　作用面为20个像素，颜色为黑色。虽然只有一个颜色条件，但同样可以解释清晰。

　　分布在边缘的内发光，线性等高线决定颜色分布是由高到低的分布，所以产生了类似发光的效果。

　　环行等高线同样决定了颜色分布，黑色分布也是按照环行分布。

　　bluelink：shadow和glow的等高线确实不能用剖面线这样的说法来解释
　　恩。。。。。。。。
　　好像和曲线类似，问题有点复杂了，依你的经验，shadow和glow的等高线与斜面浮雕的光泽等高线是否等同～？

　　kamachen:：暂且抛开曲线。来说说shadow和glow的等高线。因为shadow和glow的等高线条件只有一个，也就是混合模式旁边的颜色。我们都用正常模式来实验，一个基本的阴影模式，在物体下方有黑色，调整等高线一个反方向，黑色阴影变成了白色，明暗条件再次被额外条件左右。

　　同时可以结合斜面浮雕下面的等高线选项。
　　一个默认的斜面浮雕等高线，让物体产生了立体感。加上斜面浮雕下面的等高线条件，默认所指方向是相同的，也就是明暗分布相同。调节成一个反方向，明暗分布也同样被颠倒了。

　　同时我想说的是，光泽、外发光、内阴影、斜面和浮雕等这几个作用在物体上的作用面是不相同的。比如阴影就只作用在物体的外圈，内阴影在内圈，光泽则是在物体表面大部分区域。

　　bluelink：假如光泽等高线等同于等高线（依你的说法应该是这样的，而且前者涵盖后者），那么设置等高线的作用是什么呢？

　　kamachen:图层样式的高级之处就在于他的参数，角度，等高线，混合模式及颜色的相关设置都可能造成最终效果的变化。

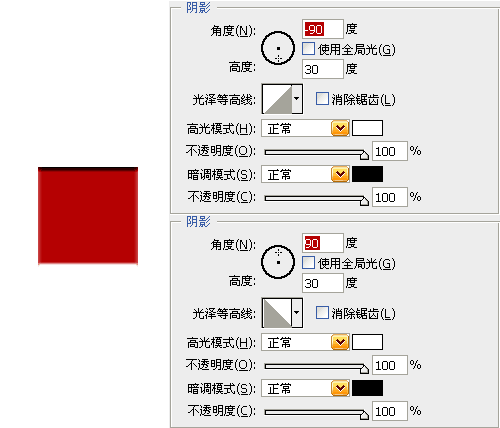

　　以上图为例，不相同的等高线本身的明暗分布就是相反的，然加入一个角度条件，说纯粹些，我们已经把这个等高线再反过来一次，效果又是相同了。
　　假如再调整参数，混合模式，颜色等等，那样高级的我想根本就已经解释不清晰了。越多条件在内，越解释不清晰。所有的参数都相关与最终效果。所以你说等高线的作用，我认为就是搭配这些额外的条件，创建明暗分布来实现最终的效果。
　　但假如没有了等高线呢？其他额外的条件将无法作用。因为它们根本不知道最原始的条件在哪里。也可以说默认的线性等高线为我们创建了最基本的浮雕效果。
　　然后你可以调整角度，高度等等来左右等高线的作用。

　　bluelink：恩
　　对于等高线来说，用定位亮度来体现物体的立体感这是确定无疑的，这也是等高线的本质，所以在一样的外部条件下，shadow、glow、斜面浮雕的等高线实现的效果是类似的，唯一有点不同的是斜面浮雕等高线的外部条件比较多，而且受光泽等高线的影响，所以表现手段相对丰富，但这不影响它的本质。
　　至于剖面线的说法，只能说是帮助理解的手段，因为在PS里只有二维，哪来的剖面线，只不过是光影模仿出来的，欺骗人眼睛的立体感而已

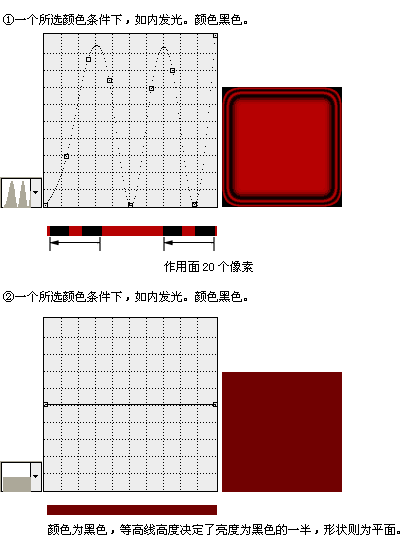

　　kamachen：恩，是这样的。画了一个简易图

　　斜面和浮雕的光泽等高线有高光和暗调2个条件，轻易模仿立体感。而像内发光就只有一个条件，比如上面的例子，等高线决定了黑色在20个像素内的分布情况。

　　其实用图层样式的话无非是做立体效果。而等高线是立着的，图象则是平面的。不理解为剖面线。不仿想的更简朴一些，把等高线放倒，或者说把我们的平面画布立起来。 这样也就对应上等高线了。

　　这下我们因该都明白了光泽等高线，内阴影等高线，内发光等高线等等都是一个道理的。
