图形格式转
  在与其他格式的图形进行数据时，AutoCAD可以对几种不同的图形格式进行转变，以便用户更方便地共享和使用图形数据。
14.3.1 在AutoCAD中创建其他格式的图形文件
    在AutoCAD中可以用其他文件格式来保存对象，该命令的调用方法为：
    菜单：【File（文件）】→【Export…（输出）】
    命令行：export（或别名exp）

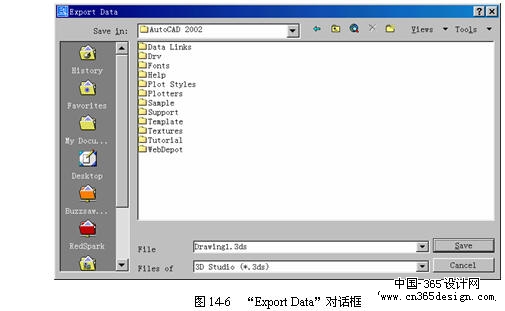

    调用该命令后，AutoCAD将弹出 “Export Data（输出数据）”对话框，如图14-6所示。

    在该对话框中用户可指定如下几种格式类型来保存对象：
    (1) WMF：图元文件格式。
    (2) SAT：ACIS 实体对象文件格式。
    (3) STL：实体对象立体印刷文件格式。
    (4) EPS：封装PostScript文件格式。
    (5) DXX：属性提取DXF文件格式。
    (6) BMP：独立于设备的位图文件格式。
    (7) 3DS：3D Studio文件格式。
    (8) DWG ：AutoCAD图形文件格式。
    (9) 对于每一种文件格式的输出，AutoCAD也提供了相应的专用命令，如表14-1所示。
表14-1 文件输出命令

命令	作用
WMFOUT	以WMF格式输出
ACISOUT	以SAT格式输出
STLOUT	以STL格式输出
PSOUT	以EPS格式输出
ATTEXT	以DXX格式输出

表14-1 文件输出命令

命令	作用
BMPOUT	以BMP格式输出
3DSOUT	以3DS格式输出

14.3.2 在AutoCAD中使用其他格式的图形文件
    同样的，AutoCAD也可以打开并使用其他格式的图形文件，并可进行格式转变。其调用方法为：
    工具栏：【Insert（插入）】→
    命令行：import（或别名imp）
    调用该命令后，AutoCAD将弹出“Import File（输入文件）”对话框，用户可选择WMF、SAT和3DS格式的文件。
    此外，用户可以利用菜单和专用命令来输入指定格式的文件，如表14-2所示。
表14-2 文件输入命令

“Insert（插入）”菜单	命令	作用
3D Studio…	3DSIN	输入3DS格式文件
ACIS File…	ACISIN	输入SAT格式文件
Drawing Exchange Binary…	DXBIN	输入DXB格式文件
Metafile…	WMFIN	输入WMF格式文件
Markup…	RMLIN	输入RML格式文件

    说明在AutoCAD 2000版本中不支持RML格式文件，但可输入EPS格式文件。

小结
    本章主要介绍了AutoCAD与外部的数据形式。AutoCAD与其他标准Windows应用程序相同，可利用Windows系统的剪贴板和OLE特性来静态、动态的共享和交换数据。
    此外，AutoCAD还支持其他格式的图形文件。一方面可以从AutoCAD中输出其他如3DS、WMF等格式的文件；另一方面则可输入如DXB、BML等格式的文件。
