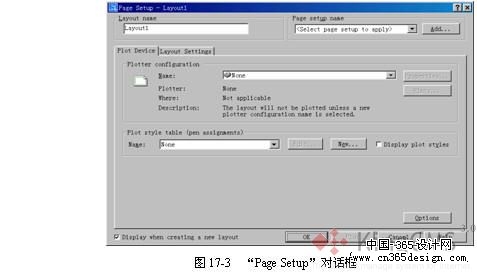

页面设置就是随布局一起保存的打印设置。指定布局的页面设置时，可以保存并命名某个布局的页面设置，然后将命名的页面设置应用到其他布局中。 在绘图任务中首次选择布局选项卡时，将显示单一视口，并以带有边界的表来标示当前配置的打印机的纸张大小和图纸的可打印区域。AutoCAD显示“页面设置”对话框，从中可以指定布局和打印设备的设置。指定的布局设置将随布局一起保存。 用户也可调用页面设置命令来访问“Page Setup（页面设置）”对话框，调用方法为： 工具栏：“Layouts（布局）”→  菜单：【File（文件）】→【Page Setup…（页面设置）】 快捷菜单：在布局选项卡上单击右键，选择“Page Setup…（页面设置）”项 命令行：pagesetup  调用该命令后，系统弹出“Page Setup（页面设置）”对话框，如图17-3所示。 在该对话框中各项设置如下： (1) “Layout name（布局名）”编辑框：显示并修改当前布局的名称。 (2) “Page setup name（页面设置名）”下拉列表：命名并保存当前的页面设置。假如单击按钮可弹出“用户定义的页面设置”对话框，如图17-4所示。在该对话框中可保存和治理所有用户定义的页面设置。其中，用户单击Import...按钮来输入其他图形中的页面设置。  (3) “Plot Device（打印设备）”选项卡：设置打印设备。包括： ①“Plotter configuration（打印机配置）”：选择和配置需要使用的打印设备。 ②“Plot style table（打印样式表）”：选择或创建打印样式表。关于打印样式表详见本章。 ③ Options按钮：单击该按钮可显示“Options（选项）”对话框的“Plotting（打印）”选项卡，用于查看或修改当前布局及其应用的打印样式设置。详见第29章29.3.4节。 (4) “Layout Settings（布局设置）”选项卡：如图17-5所示，在其中可进行如下设置。 ①“Paper size and paper units（图纸尺寸和图纸单位）”：显示选定的打印设备，并在“Paper size（图纸尺寸）”下拉列表中给出了打印设备可用的标准图纸尺寸。假如没有选定打印机，则显示全部标准图纸尺寸。 此外，用户还可以指定以“Inches（英寸）”还是“mm（毫米）”为单位进行打印。 ②“Drawing orientation（图形方向）”：选择“Portrait（纵向）”表示用图纸的短边作为图形页面的顶部。“Landscape（横向）”则表示图纸的长边作为图形页面的顶部。无论使用哪一种图形方法，都可以通过选择“Plot upside-down（反向打印）”开关来得到相反的打印效果。  ③“Plot area（打印区域）”：指定要打印的区域，可选择以下5种定义中的一种： ? “Layout（布局）”：打印指定图纸尺寸页边距内的所有对象。 ? “Extents（范围）”：打印图形的当前空间中的所有几何图形。 ? “Display（显示）”：打印“模型”选项卡的当前视口中的视图。 ? “View（视图）”：打印一个已命名视图。假如没有已命名视图，此项不可用。 ? “Window（窗口）”：打印由用户指定的区域内的图形。用户可单击Window <按钮返回绘图区来指定打印区域的两个角点。 ④“Plot scale（打印比例）”：选择或定义打印单位（英寸或毫米）与图形单位之间的比例关系。假如选择了“Scale lineweights（缩放线宽）”项，则线宽的缩放比例与打印比例成正比。 ⑤“Plot offset（打印偏移）”：指定相对于可打印区域左下角的偏移量。如选择“Center the plot（居中打印）”，则自动计算偏移值，以便居中打印。 ⑥“Plot options（打印选项）”：选择各项可具有如下作用： ? “Plot object lineweight（打印对象线宽）”：打印线宽。 ? “Plot with plot style（打印样式）”：按照对象使用的和打印样式表中定义的打印样式进行打印。 ? “Plot paperspace last（最后打印图纸空间）”：先打印模型空间的几何图形，然后再打印图纸空间的几何图形。 ? “Hide objects（隐藏对象）”：打印在布局环境（图纸空间）中删除了对象隐藏线的布局。 (5) 完成以上设置后，用户可直接单击Plot按钮来进行打印。 假如不希望每次新建图形布局时都出现“页面设置”对话框，可取消对话框中的“Display when creating a new layout”选项。 专家指点 假如PAPERUPDATE系统变量设置为1，将提示选定的打印设备是否支持布局中现有的图纸尺寸。图纸尺寸将自动更新以反映选定打印设备的缺省图纸尺寸。 返回类别: AuotoCAD教程 上一教程: 布局简介 下一教程: 布局的创建与治理 您可以阅读与"页 面 设 置"相关的教程: · AuTo CAD2007 中文标准教程[92](视频) · AuTo CAD2007 中文标准教程[60](视频) · AuTo CAD2007 中文标准教程[76](视频) · Autodesk网站宣布3DsMax 2009版本新特性 · AuTo CAD2007 中文标准教程[27](视频) |
  |
