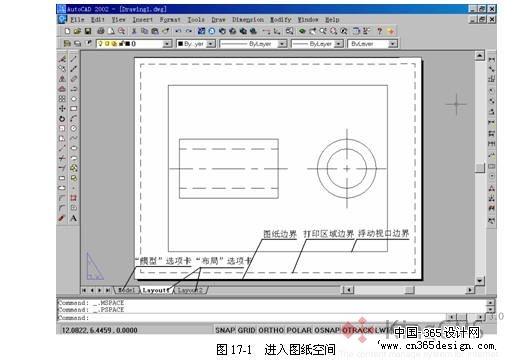

布局是一种图纸空间环境，它模仿图纸页面，提供直观的打印设置。在布局中可以创建并放置视口对象，还可以添加标题栏或其他几何图形。可以在图形中创建多个布局以显示不同视图，每个布局可以包含不同的打印比例和图纸尺寸。布局显示的图形与图纸页面上打印出来的图形完全相同。 17.1.1 模型空间与图纸空间 前面各个章节中所有的内容都是在模型空间中进行的，模型空间是一个三维坐标空间，主要用于几何模型的构建。而在对几何模型进行打印输出时，则通常在图纸空间中完成。图纸空间就象一张图纸，打印之前可以在上面排放图形。图纸空间用于创建最终的打印布局，而不用于绘图或设计工作。 在AutoCAD中，图纸空间是以布局的形式来使用的。一个图形文件可包含多个布局，每个布局代表一张单独的打印输出图纸。在绘图区域底部选择布局选项卡，就能查看相应的布局。选择布局选项卡，就可以进入相应的图纸空间环境。如图17-1所示。  在图纸空间中，用户可随时选择“模型”选项卡（或命令行输入model）来返回模型空间，也可以在当前布局中创建浮动视口来访问模型空间。浮动视口相称于模型空间中的视图对象，用户可以在浮动视口中处理模型空间对象。在模型空间中的所有修改都将反映到所有图纸空间视口中。 用户可在布局中的浮动视口上双击鼠标左键，进入视口中的模型空间（图17-2）。或从状态栏中选择“模型”按钮。而假如在浮动视口外的布局区域双击鼠标左键，则回到图纸空间。从状态栏中选择“图纸”按钮。  17.1.2 使用布局进行打印的基本步骤 一般情况下，设计布局环境包含以下几个步骤： (1) 创建模型图形。 (2) 配置打印设备。 (3) 激活或创建布局。 (4) 指定布局页面设置，如打印设备、图纸尺寸、打印区域、打印比例和图形方向。 (5) 插入标题栏。 (6) 创建浮动视口并将其置于布局。 (7) 设置浮动视口的视图比例。 (8) 按照需要在布局中创建注释和几何图形。 (9) 打印布局。 返回类别: AuotoCAD教程 上一教程: AutoCAD 2002中的新功能 下一教程: 页 面 设 置 您可以阅读与"布局简介"相关的教程: · 布局的创建与治理 · AutoCAD2004定制打印布局模板 · AutoCAD中“布局”的使用 · 外部参照简介和外部参照的附着 · AutoCAD模仿空间与图纸空间简介 |
  |
