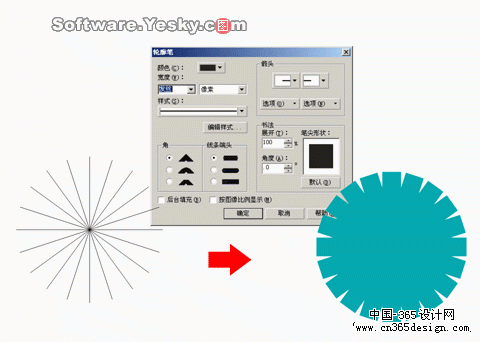

用箭头工具框选所有直线，点击轮廓工具按钮在弹出菜单中点击“轮廓笔对话框”按钮，或按快捷键f12，弹出“轮廓笔”对话框。在此我们设置一个适当的线宽。在宽度后的单位列表中设定一个单位，比如像素。在前面的列表中直接输入一个数值，确定线宽的像素值。因为，笔者在制作web图形，为了便于观察把单位设成了像素，一般用于平面印刷或喷绘时一般使用的单位是毫米。还可以在此设定线的颜色，不过更多人习惯通过右击色盘来确定线色，这要比在此设定要方便许多。最后确定设好线宽（如图4）。

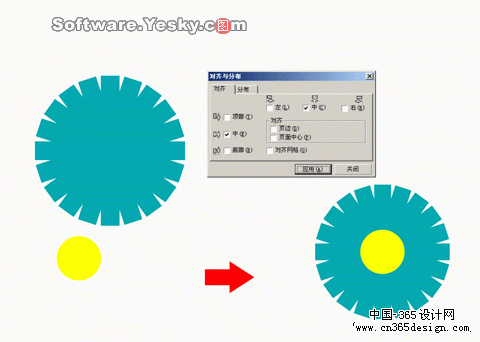

　　使星形保持在选中状态下。点击菜单“排列”下的“结合”，或直接按快捷键“ctrl+l”，把这些线条结合为一个对象。齿轮中间有一个孔，下面我们给齿轮中央挖一个孔。使用椭圆工具画一个适当的圆。选中所有图形，按住alt键，再按三次a键（按钮alt键是用来激活菜单，按一次a键展开排列菜单，再按一次a展开对齐与分布菜单，第三次按a键，执行其下的对齐和属性，打开对齐与分布对话框，由于一步步的有鼠标展开菜单比较麻烦，一般常用的命令都使用快捷键，在cd9上面只需按两次a键即可）。打开“对齐与分布”对话框。选中水平中央和竖直中央，点应用按钮，对齐图形（如图5）。

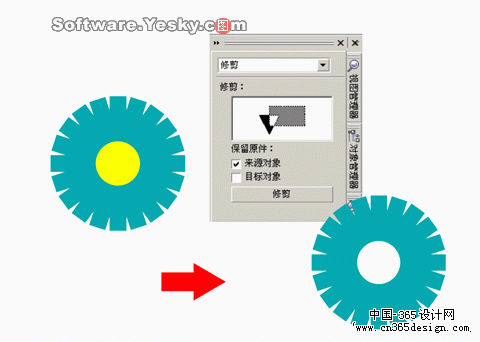

　　先选中小圆，在菜单->窗口->泊坞窗->造形，打开造形泊坞窗。在列表中选中修剪项。点“修剪”按钮，这时光标会发生变化。点击，齿轮图形，完成修剪。这时你看到效果，你可以把两个图形移动，就能够看到修剪后的效果（如图6）。

　　选中修剪好的齿轮，点菜单排列下的装轮廓转化为对像，或直接按ctrl+shift+q,把轮廓转化为对象。转化前图形是一些比较宽的直线组成的齿轮。转化后，齿轮的外轮廓变成了新的图形。现在假如你不想添加透视效果，你就可以不必进行转化。不过你不能够使用立体化工具。

添加透视效果

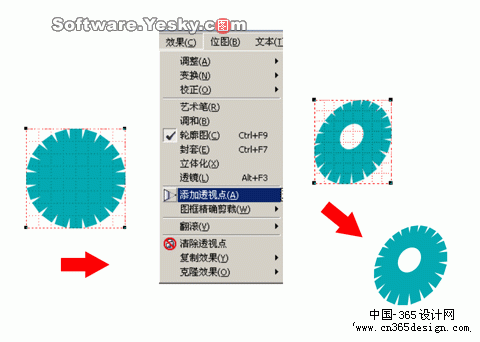

　　为了使效果更好，我们来给齿轮添加透视效果。选中齿轮点菜点效果下的添加透视点。这时齿轮上面出现红色的网络，用鼠标拖动可以添加透时效果。软件自动生成的透视，十分的正确，比手绘要方便许多（如图7）。我们最好复制一份没有添加透视的齿轮备用。

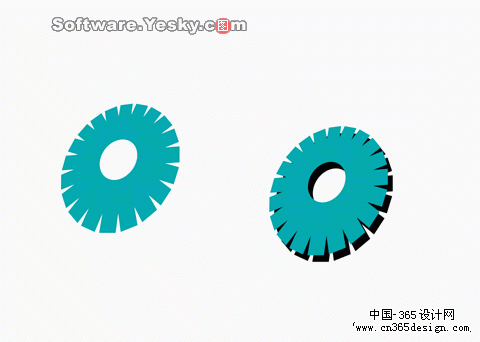

　　选中齿轮按“＋”号键，在原位置复制一个齿轮（按加号在原地复制对象）。按alt键，点击齿轮选中下层的齿轮（按住alt键可以选中被别的对象挡住了的对象）。点击色盘中的黑色，把下层的齿轮改成黑色。把光标移动到选中标记中央的小×上面，光标变成十字箭头，拖动鼠标，把下层齿轮移动一点，使两个齿轮错开一点位置。这样一个简当的有立体感的齿轮就做好了（如图8）。
