当然，这幅图还算不上逼真，最终选择了这副图作为本文的图例，就是想初步的演示一下图形各部分的制作方式，从而让感到疑惑的朋友对此有个基本的熟悉。不过我可以告诉你，用CorelDRAW是可以做出照片级的图像来的！但不是每个人都能够作的出来，那需要不断的学习CorelDRAW的应用技巧、积累一定的经验。接下来我们就来对本图例的制作过程进行刨析讲解，看看各部分是怎样制作的。
我们首先要确定其基本形状，绘制这只左轮枪的形状有一定的难度，（但也不是很难哦，只要你具备CorelDRAW基本曲线编辑基础就可以轻松的完成）。当然主要是形状比例不好掌握，要是偏差太大到最后又浪费时间又难看。下面讲一个简朴的方法，只要你还没有忘记格点辅助功能，对照图例塑造形状那简直是小菜一碟。使用格点辅助我们完成形状的塑造，即快又正确。即使你忘了如何使用也没有关系，下面就打开CorelDRAW10让我们重新来过！
为了避免产生不必要的误会，首先要对CorelDRAW10的属性栏的基本参数进行一下设置（如图2）



      外轮廓绘制完成后，另外在轮廓内再绘制三个小图形，外形位置（如图5），我们接下来要使用修剪功能使它们全部在外轮廓中处于镂空状态，首先操作图形中最小的那个预备镂空的造型。

这里有必要讲述一下小图形的快捷而正确的绘制方式：使用矩形工具在图5所示的位置绘制一个矩形，调整属性栏的宽、高为：24mm×7mm,圆角参数为：80×80（如图6）。

      最后别忘了按回车键确认。这样一来你绘制的这个图形就和图例上的一摸相同了。
      调整好位置以后，在菜单栏内点击Arrange（安排），在弹出的菜单里选择Shaping（造型）选项内的Trim（修剪）选项，点击它打开Shaping（造型）操作面板，面板上三个功能依次为Weld（焊接）、Trim（修剪）、Intersect（交叉），我们要使用的是Trim（修剪）功能，另外将要用到是Intersect（交叉）功能，在下面实际应用时再详细介绍。修改上面的选项，取消Source Object和Target Object选项前的"√"号。（如图7），

      确定刚才绘制的小图形处于被选择状态，按下Shaping（造型）面板上的Trim操作按钮，这时鼠标指针会发生变化，点击手枪的外轮廓的边缘线将图形修剪为镂空状态（如图8）。

      然后依次使用同样的方式，使另外两个图形在手枪外轮廓中形成镂空状态。操作完成后的图形看上去好像并没有什么改变，这是因为图形没有被填充，仍旧以线条显示的结果。将其选中，然后在色盘上点击选择一种颜色给图形填充，最终效果（如图9）。

见（图10）

下面就让我们看一下制作这个封闭曲线图形的过程，（为了便于观察将该图形以红色边线显示）。绘制一矩形，（按键盘快捷键Ctrl+Q将其转化为曲线）使用造型工具调整成为外形、位置（如图11）的多边形。

      在Shaping（造型）面板选择Intersect（交叉）选项，设置其状态（如图12）

       确定多边形处于被选择状态，用鼠标点击面板上的Intersect With（交叉于…）操作按钮，在绘图区点击手枪轮廓边线，操作完成后填充一种颜色结果如（图13）

      很显然这样的结果不是我们最终想要的结果，还需要将其边界向内缩进一些，当然，用造型工具一点一点的也可以完成，不过这里我们将使用一种更简朴方式将其边界向内缩进。
      首先选中多边形，右键点击色盘上的"×"号将其边框取消，在工具栏内Interctive Blend Tool（互动式调和工具）图标上按下鼠标左键，不要松手，待弹出复选工具栏后选择Interctive Contour Tool（互动式轮廓工具），直接修改属性栏内的参数，将偏移方法选择为Inside（向内）、Contour Steps（轮廓层次）设为："2"、Contour Offset（轮廓偏移量）设为："1.0mm"、将"线性方法"按钮按下（如图14）

      假如此时看不到轮廓的变化，可以修改一下属性栏内轮廓颜色。用鼠标右键点击该图形，在右键菜单内选择Break Contour Group apart（分离）选项，使图形与轮廓分离，然后选中其轮廓按键盘上的Delete键将轮廓删除。不过这样有个缺点就是产生的节点太多，但是用不着担心，用造型工具选中图形，将会看到图形上（尤其是弧线处）充满了大量的垃圾节点，下面就让我们来个迅速消灭之（如图15）。

点击属性栏内的Select All nodes（选中全部节点）图标，此时Curve Smoothness（节点平滑）参数窗口就会被激活，点一下紧挨着窗口后面的小图标，将弹出的游标滑块轻微向右边托动，使窗口中的数字增加到1时松开鼠标按键，这样一来就可以除去那些不需要的垃圾节点了（如图16）。（注：假如数字过大就会将图形中的直线部分变为平滑的曲线！）用外形工具调整一下，使其符合图例中所示的外形。是不是很轻易呢……

      用以上所讲的方式添加各部件（如图17）

      明白了以上的步骤，那么下面做手枪手柄的外轮廓就会轻易的多了。使用椭圆工具在手枪轮廓的手柄位置绘制一拖圆形，大小位置（如图18）

      使用上面我们所讲的Intersect（交叉）功能将其与手枪轮廓交叉，得到的图形将其轮廓用以上所讲的方式向内缩进一些，偏移量为："1.2mm"，然后将不需要的节点使用"节点平滑"功能去除，再对其顶部曲线修改一下就可以了（如图19）。

      手柄需要进行调和，才能使其具有立体和真实感，调和是在最少两个图形间进行的，所以需要再绘制一个（如图20）

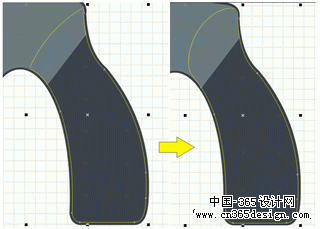

这个图形可以通过Interctive Contour Tool（互动式轮廓工具）而得到，上面我已经讲过它的使用方式，将轮廓形式设置为"向内"，轮廓层次为："1"，不同的是轮廓偏移量设定为?quot;5mm"，分离后则不要删除轮廓，之后同样使用Curve Smoothness（节点平滑）功能将其多余的节点去除，最后将其尖角的地方用"造型工具"调平滑一些（如下图）。

      调和之前在这里我们首先给图形上色，（色彩是绘制照片级图像的灵魂，一定要在平时多加训练和观察）！选中大一点的手柄图形，使用键盘快捷键Shift+F11打开Uniform Fill（标准填色）对话框，设置填色C30、M45、Y60、K60（如图21），完成后按确键关闭对话框，用同样的方式将小图形的颜色CMYK参数分别设置为：C30、M45、Y60、K30，然后把两图形的边框取消，点击Interctive Blend Tool（互动式调和工具），用鼠标左键点击大手柄图形，不要松开按键直接托向小图形中央，当出现连续状态时松开鼠标，修改属性栏步长值参数为5（如图22）

      可以看到叠压后的结果并不理想，下面就使用节点对应功能调整一下。确定连续的图形处于全部选中状态，点击一下属性栏内的Miscellaneous Blend Option（其他渐变选项）图标，在弹出的复选框内点击Map Nodes（对应节点）选项图标（如图23）

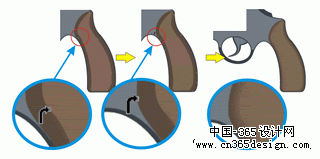

      鼠标指针就会变成黑色的弯箭头状，此时选中状态只出现在最上层的那个小手柄图形上面，其节点也全部显示出来，点击其中的一个节点，同样的状态就会下移到了大手柄图形上了，再点击其中的一个相对应的节点，操作过程（如图24）

      或许你操作的结和图例可能不完全相同，你可以继承重复的对应两个图形的其他节点，直至你满足为止。（注：图形之间的调和注意节点的对数，也就是说两个图形包括节点的数量、位置越相似，那么调和出来的结果就越圆滑），手柄的高光处（如?5）的调和图形和手柄的做法类似，做法与步骤这里就不再陈述了。(大一点的图形色彩参数为：C30、M45、Y60、K30，小图形色彩参数为：C20、M35、Y55、K15)

手柄上的木刻效果和枪身上凹凸的菱形效果，是深色和浅色线条叠加后在视觉上产生的一种错觉，颜色的明暗变化起到了决定性的作用。看一下放大的效果你就会说：哎，原来如此啊！（如图26－27）（图26：A线填色C35、M45、Y60、K60，线宽1.0mm；B线C35、M45、Y60、K45，线宽0.2mm；C线C35、M45、Y60、K30，线宽0.4mm；D线C35、M45、Y60、K10；图27：A线填色C17、M0、Y0、K70，线宽0.2mm；B线填色C15、M0、Y0、K45，线宽0.2mm）

      处理好以上的图形，那么子弹转轮、枪管和螺丝的制作就相对轻易的多了，下面就对子弹转轮的制作做以具体的讲解，以点带面。
      在外轮廓方形镂空的位置绘制三个矩形，使其宽度一致（如图28）

      将两个小一些的矩形调和，步长值为："5"、填充色分别为：深色C30、M0、Y0、K80、浅色C15、M0、Y0、K40，填充颜色后取消其外框，将调和后的图形整体复制一个，将复制图形浅色值改为C20、M0、Y0、K65，缩小其高度，将复制图形放置在下面，最后将矩形填充为深色并取消边框。转轮上的三个凹形效果的调和与转轮步骤相同，在此我就不再罗嗦了（如图29）。

      至此本文已告一段落了，至于枪身上的其他部件没有必要和本文的图例完全一样，可根据自己的想法随意添加和创造，尽量把自己的想象力和创造力发挥出来，这样才是本文的最终目的所在。下面的图例供你参考（如图30－32）。相信你是能够独立完成的。填色过程中也不一定非要和本例完全一样，可以试试其他色彩填充后的效果，说不一定经过你的再创意会出现更加逼真和意想不到的效果。
