2.2.2　圆弧与饼形

　　在 CorelDRAW的工具箱中为大家预备了一些绘制基本几何图形的工具， 在第一章中已经介绍了如何选定Ellipse Tool(椭圆工具)绘制一个椭圆或圆形。当使用椭圆工具在绘图页面中 画出一个椭圆或圆形时，你会发现在椭圆或圆形的顶端有一个节点，利用Shape Tool（外形工具），可以单击并拖动这个节点，使椭圆或圆形变成圆弧或饼形。

　　圆弧

• 拖动鼠标时，使鼠标的指针移动到圆形的外部，此时可看到一个小黑方块在圆弧上移动；
• 当拖动到合适的位置时，释放鼠标，即可得到一段圆弧。

　　饼形

• 拖动鼠标时，使鼠标的指针移动到圆形的内部，此时可看见一条指针线在圆形内移动；
• 当拖动到合适的位置时，释放鼠标，即可得到一个饼形。

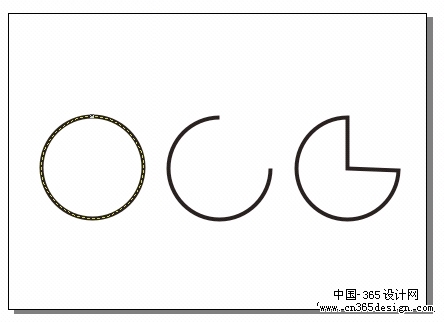

图 2-25 调节节点后生成的圆弧和饼形

　　除了利用 Shape Tool（外形工具）生成圆弧和饼形外，还可以通过对椭圆形工具属 性栏中的参数设置，比较精确的修改椭圆或圆形的外观属性。

图 2-26 椭圆工具属性栏

　　操作步骤如下：

1. 利用 选取工具选定所要修改的圆形；
2. 单击属性栏上的 （饼形）或 （圆弧）功能按钮；
3. 在 框中设置起始角度（上面的选项栏）和终止角度（下面的选项栏），可以得到精确角度的饼形或 圆弧

图 2-27饼形 图 2-28 弧形

　　属性栏上的 （镜像 ）按钮可以将饼形或弧形进行180度角的镜像，如图 2-29 所示，为使用了 （镜像）按钮前后的绘图效果比较。

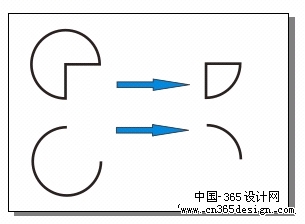

图 2-29 使用镜像按钮前后的效果

2.2.3　矩形的园角

　　当时用矩形工具在页面上绘制一个矩形的时候，可以看到在矩形的 4个角上，各有一 个节点。使用 外形工具或 选取工具，拖动其中任意一个节点，可以改变矩形边角的圆滑程度，产生园角。

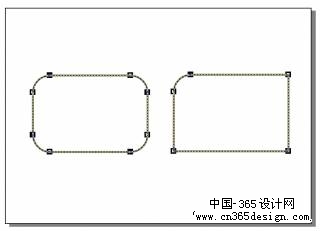

图 2-30 使用shape（外形）工具调整的园角

　　通过设置矩形工具属性栏上的 框中 的园角度数，可以直接得到精确角度的园角矩形。4组选项栏分别控制矩形的4个角的圆滑程度，当右上角的锁 形按钮呈“闭锁”状态时，改变一角的参数时，其他3组同时改变；当右上角的锁形按钮呈“开锁”状态时， 可以改变矩形的某一角的圆滑程度，而其他3角的圆滑程度不变。

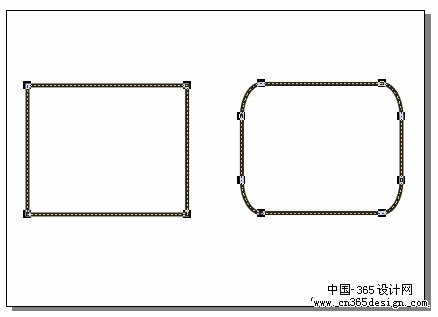

图 2-31 设置矩形工具属性栏调整矩形园角
