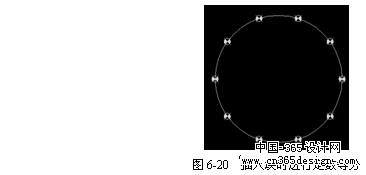

结果如图6-20所示。

    (5) 在上一步所绘制的圆的右侧绘制一条样条曲线，大概位置可参见图6-21。然后调用“measure”命令，并按提示进行如下操作：

    结果如图6-21所示。

    Step 5 保存文件
    (1) 以“exam6-2”为名保存该图形文件。
    实例说明
    1. 创建块命令的调用方法为：
    工具栏：“Draw（绘图）”→
    菜单：【Draw（绘图）】→【Block（块）】→【Make…（创建）】
    命令行：block（或别名b）
    调用该命令后，系统将弹出“Block Definition（块定义）”对话框，参见图6-16。该对话框各部分说明如下：
    (1) “Name（名称）”：指定块的名称，可包括字母、数字、空格、中文以及Microsoft 和AutoCAD没有用于其他用途的特别字符。假如给出的块参照的名称在当前图形中已经存在，系统将弹出一个警告信息对话框，如图6-22所示。


    用户可单击“是”按钮来重新定义块，或单击“否”按钮重新指定块的名称。假如一个块被重新定义，那么一旦重新生成图形，则图形中的所有使用该名称的块都将自动更新。
    (2) “Base point（基点）”：指定块的基点，当插入块时将以基点为准。用户可在对话框中指定，或单击 按钮返回绘图区进行选择。
    (3) “Objects（对象）”：用户可单击 图标返回绘图区选择块中要包含的对象，或单击按钮弹出“Quick Select（迅速选择）”对话框来构造选择集。关于迅速选择的作用请参见第7章7.2.1节。此外，用户还可进一步进行如下设置：
    “Retain（保留）”：创建块以后，将选定对象保留在图形中作为不同对象。
    “Convert to block（转变为块）”：创建块以后，将选定对象转变成图形中的一个块引用。
    “Delete（删除）”：创建块以后从图形中删除选定的对象。
    (4) “Preview icon（预览图标）”：该栏包含如下两项：
    “Do not include an icon（不包括图标）”：不创建图标。
    “Create icon from block geometry（从块的几何图形创建图标）”：根据块对象的几何图形创建预览图标，并随块定义一起保存。
    (5) “Insert（插入单位）”：指定把块从AutoCAD设计中央拖到图形中时，对块进行缩放所使用的单位。关于AutoCAD设计中央请参见第15章。
    (6) “Description（说明）”：指定与块定义相关联的文字说明。
    (7) “Hyperlink（超级链接）”：指定附着于块对象的超级链接。关于超级链接请参见第25章25.3节。
    2. 插入块命令的调用方法为：
    工具栏：“Draw（绘图）”→
    菜单：【Insert（插入）】→【Block…（块）】
    命令行：insert（或别名i）、inserturl
    调用该命令后，系统将弹出“Insert（插入）”对话框，参见图6-17。该对话框各部分说明如下：
    (1) “Name（名称）”：指定要插入的块名。用户也可单击Browse按钮来选择并插入外部图形文件或外部块参照，关于外部块详见本章6.4.5节。
    (2) “Insertion point（插入点）”：指定块的插入点（即块的基点位置）。假如用户选中了“Specify On-screen（在屏幕上指定）”项，则可在关闭对话框后用定点设备在绘图区指定块的插入点。
    (3) “Scale（缩放比例）”：指定插入块在X、Y、Z轴向上的比例（以块的基点为准）。假如用户选中了“Specify On-screen（在屏幕上指定）”项，则可在关闭对话框后用定点设备指定块比例。假如用户选择“Uniform Scale（统一比例）”项，则只需指定X方向上的比例因子，Y、Z向上的比例因子自动与其保持一致。
    (4) “Rotation（旋转）”：指定插入块的旋转角度（以块的基点为中央）。假如用户选中了“Specify On-screen（在屏幕上指定）”项，则可在关闭对话框后用定点设备指定旋转角度。
    (5) “Explode（分解）”：选择该项后，在插入块的同时将对块进行分解。同时，该选项要求只能使用统一比例对块进行缩放。关于块的分解详见6.4.3节。
    3. 使用“divide”命令或“measure”命令，利用块来等分对象时，除了通过等分点来确定块的插入位置外，还要指定是否对齐块和对象：
    Align block with object? [Yes/No] <Y>:
    假如用户选择“Yes”项，则插入块的X轴方向与等分对象在等分点处相切或对齐。而选择“No”项时，插入块将保持原来的方向。
    说明 “block”、“insert”命令均具有相应的命令行形式“-block”和“-insert”。
    说明 假如指定负的X、Y和Z比例因子，则插入块的镜像图像。
    注重 假如在样板中创建并保存了块，那么在使用该样板创建新图时，块定义也将保存在新创建的图形中。
    假如将一个图形文件插入到当前图形中，那么其中的块定义也被插入到当前图形中.
6.4.3 块的分解
    1. 块的分解方式
    在AutoCAD中可使用两种方式来分解一个块：
    (1) 在插入块时选择“Explode（分解）”项。
    (2) 调用“explode”命令进行分解。
    需要提醒读者注重的是，无论使用哪种分解方式，所分解的对象只是块的引用。而块的定义仍旧保存在图形文件中，并可随时重新进行引用。假如用户希望删除块的定义，则可使用“purge”命令，关于“purge”命令的详细用法详见第16章16.4节。
    2. 块的分解结果
    对于一个按统一比例进行缩放的块引用，可分解为组成该块的原始对象。而对于缩放比例不一致的块引用，在分解时会出现不可预料的结果。
    假如块中还包含有块（嵌套块）或多段线等其他组合对象时，在分解时只能分解一层，分解后嵌套块或者多段线仍将保留其块特性或多段线特性。
    注重 用MINSERT插入的块（见6.4.4节）、外部参照以及外部参照依靠的块不能分解。不均匀缩放块中的体、三维实体和面域实体不能分解。关于外部参照请参见第13章。
6.4.4 块的嵌套和多重插入
    1. 块的嵌套
    用户在定义块时所选择的对象本身也可以是一个块，并且在选择的块对象中还可以嵌套其他的块，即块的定义可包括多层嵌套。嵌套块的层数没有限制，但不能使用嵌套的块的名称作为将要定义的新块的名称，即块定义不能嵌套自己。
    2. 块的多重插入（MINSERT）
    在AutoCAD中提供了“minsert”命令，用于在矩形阵列中插入一个块的多个引用。使用该命令插入的块与使用“insert”命令插入的块相比，唯一的区别在于前者不能被分解。
    该命令的调用方法为：
    命令行：minsert
    “minsert”命令的执行过程相称于“-insert”命令和“-array”命令的联合使用。例如在“exam6-2.dwg”中进行如下操作：

    绘制结果如图6-23所示。

6.4.5 实例3 创建外部块
    Step 1 打开图形文件
    启动AutoCAD 2002系统，打开第4章中创建的实例文件“exam4-2.dwg”。
    Step 2 创建外部块

    调用“wblock”命令，系统弹出“Write Block（写块）”对话框，如图6-24所示，并进行如下设置：
    (1) 确认选中“Objects（对象）”项。
    (2) 指定块的基点坐标为（60,260,0）。
    (3) 单击 按钮返回绘图区，并选择除了边框以外的全部对象。
    (4) 确认选中“Retain（保留）”项。
    (5) 在“Destination（目标）”栏中，在“File name（文件名）”框中输入“toilet.dwg”。在“Location（位置）”栏中设置文件保存路径；在“Insert（插入单位）”下拉列表中选择“Millimeters（毫米）”项。
    完成上述设置后，单击OK按钮结束WBLOCK命令。用户所创建的块将以独立的图形文件形式保存在指定的路径中。
    实例说明
    1. “wblock”命令和“block”命令的主要区别在于前者可以将对象输出成一个新的、独立的图形文件，并且这张新图会将图层、线型、样式以及其他特性如系统变量等设置作为当前图形的设置。该命令的调用方法为：
    命令行：wblock（或别名w）
    调用“wblock”命令后，系统弹出“Write Block（写块）”对话框，参见图6-24。该对话框各部分说明如下：
    (1) “Block（块）”：假如当前图形中存在块定义，则该项被激活。用户可选择该选项，并在其右侧的列表框中指定某个块对象，并由该对象来创建外部块。
    (2) “Entire drawing（整个图形）”：选择该项后，用户可利用当前的全部图形来创建外部块。
    (3) “Objects（对象）”：选择该项后，用户必须指定一个或者多个对象来创建外部块。
    (4) “Base point（基点）”和“Objects（对象）”栏的作用与定义内部块操作一样。
    (5) “File name（文件名称）”：指定保存外部块的图形文件名称。
    (6) “Location（位置）”：指定保存图形文件的路径。
    (7) “Insert（插入单位）”：指定新文件插入为块时所使用的单位。
    2. 当用户选择“Entire drawing（整个图形）”项，利用当前图形中所有对象来创建外部块时，缺省情况下块的基点为（0,0,0）。假如用户想改变基点的坐标，则需要定义“base”命令，该命令的调用方法为：
    菜单：【Draw（绘图）】→【Block（块）】→【Base（基点）】
    命令行：base
    调用该命令后，系统将显示当前基点设置，并提示用户输入新的基点坐标：
    Enter base point <0.0000,0.0000,0.0000>:
    3. “wblock”命令也具有相应的“-wblock”形式，调用该命令后，系统首先弹出“Create Drawing File”对话框，用于指定保存外部块的图形文件名称和路径，然后进一步提示：
    Enter name of existing block or
    [= (block=output file)/* (whole drawing)] <define new drawing>:
    这时用户可以输入一个已有块的名称将把该块写入到文件；或输入等号“=”指定现有块和输出文件的名称一样；或输入星号“*”将整个图形写入新的输出文件；或直接按Enter键，AutoCAD将先提示用户指定块文件的插入基点，然后提示用户选取要写入到块文件的对象：
    Specify insertion base point:
    Select objects:
    创建输出文件后，AutoCAD将删除选定的对象，使屏幕更加清楚明了。这时可使用“oops”命令恢复这些对象。
6.4.6实例4内部块与外部块的综合应用
    Step 1打开图形文件
    启动AutoCAD 2002系统，打开第4章中创建的实例文件“exam4-4.dwg”，并将其另存为“exam6-4.dwg”；
    Step 2创建和使用内部块
    首先调用“pline”命令，用多段线绘制门的示意图。详细操作如下：

    创建后的图形如图6-25所示。
    (2) 然后调用“block”命令，将该图形定义为块，块名为“door”，基点为圆弧的圆心点。
    (3) 调用“insert”命令，分别按图6-26所示的角度和位置插入“door”块（比例不变）。

    Step 3 使用外部块
    (1) 再次调用“insert”命令，并在“Insert（插入）”对话框中单击Browse按钮选择在实例3中所创建的外部块文件“toilet.dwg”，并将其插入到当前图形中，如图6-27所示。
小 结
    本章主要介绍了如何在AutoCAD中创建较复杂的图形对象。
    使用定数等分和定距等分命令可以用点或块对象来标记指定对象的等分点。
    对于封闭的区域，用户可进行分析并以多段线或面域的形式创建其边界。同时，还可以使用图案填充命令，在封闭区域内填充指定的图案。
    块是一种特别的组合对象，用户可通过内部块和外部块的形式来复用已有的对象，从而节省了时间、提高了效率，也可保持一致的标准。
