5.3.1 实例2 绘制电话机
Step 1 创建新图形文件
    (1) 启动AutoCAD 2002系统，以“acadiso.dwt”为模板建立新的图形文件。
Step 2 绘制基本轮廓
    (1) 使用“rectangle”命令，在点（10,10）～（70，90）、（17,20）～（32,80）、（36,63）～（66，83）和（38,24）～（43，27）之间分别绘制4个矩形作为基本轮廓线，如图5-24所示。

Step 3 修改轮廓线
    (1) •  现在使用“ fillet ”命令，将矩形的四个角改为圆弧状。选择“ Modify （修改）”工具栏中 图标，并根据提示进行如下操作：

    修改的结果见图5-25。

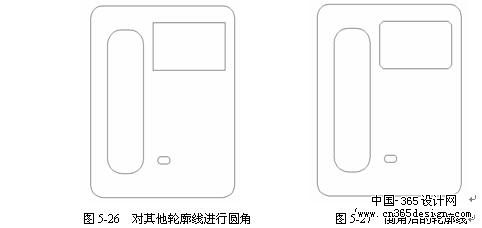

    (2) 同上一步的操作过程相同，再调用“fillet”命令，以6为半径对图形内左侧的矩形进行圆角操作；以1为半径对图形中最小的矩形进行圆角操作。结果如图5-26所示。

    (3) •  最后使用“ Chamfer ”命令，将右上方的矩形的四个角改为折线。选择“ Modify （修改）”工具栏中 图标，并根据提示进行如下操作：

    倒角操作的结果见图5-27。
Step 4 创建电话按键和连线

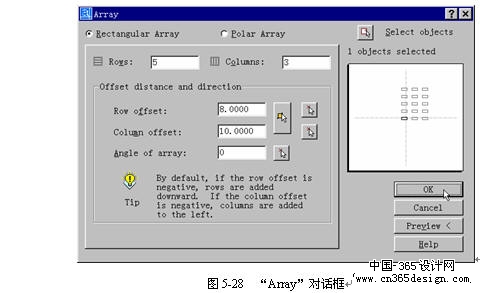

    (1) 首先利用已创建的按键来生成其他按键。选择“modify（修改）”工具栏中 图标，系统将弹出“Array（阵列）”对话框，如图5-28所示。在该对话框中，进行如下设置：
    •  单击 图标，在绘图区选择最小的矩形为阵列的对象，然后回车返回“ Array （阵列）”对话框。此时该图标下提示“ 1 objects selected （ 1 个对象被选择）”。
    •  选择“ Rectangular Array （矩形阵列）”。
    •  在“ Rows （行）”编辑框中的输入 5 。在“ Columns （列）”编辑框中的输入 3 。
    •  在“ Row offset （行偏移）”编辑框中的输入 8 。
    •  在“ Column offset （列偏移）”编辑框中的输入 10 。
    •  确定“ Angle of array （阵列角度）”编辑框中为 0 。

    完成上述设置后，单击 按钮结束阵列命令。绘制结果如图 5-29 所示。

    (2) 最后调用“spline”命令，将话筒与主机联结起来，如图5-30所示。
Step 5 保存文件
    (1) 以“exam5-2”为名保存该图形文件。
实例说明
    1. “fillet”命令用来创建圆角，可以通过一个指定半径的圆弧来光滑地连接两个对象。可以进行圆角处理的对象包括直线、多段线的直线段、样条曲线、构造线、射线、圆、圆弧和椭圆等。其中，直线、构造线和射线在相互平行时也可进行圆角。在AutoCAD中也可以为所有真实（三维）实体创建圆角，参见第22章。该命令的调用方法为：
    工具栏：“ Modify （修改）” →
    菜单：【Modify（修改）】→【Fillet（圆角）】
    命令行：fillet（或别名f）
    调用该命令后，系统首先显示“fillet”命令的当前设置，并提示用户选择进行圆角操作的对象：
    Current settings: Mode = TRIM, Radius = 0.0000
    Select first object or [Polyline/Radius/Trim]:
    Select second object:
    此外，用户也可选择如下选项：
    (1) “Polyline（多段线）”：选择该选项后，系统提示用户指定二维多段线，并在二维多段线中两条线段相交的每个顶点处插入圆角弧。
    Select 2D polyline:
    (2) “Radius（半径）”：指定圆角的半径，系统提示如下：
    Specify fillet radius <0.0000>:
    (3) “Trim（修剪）”：指定进行圆角操作时是否使用修剪模式，系统提示如下：
    Enter Trim mode option [Trim/No trim] <Trim>:
    其中“Trim（修剪）”选项可以自动修剪进行圆角的对象，使之延伸到圆角的端点。而使用“No Trim（不修剪）”选项则不进行修剪。两种模式的比较如图5-31所示。

    说明 使用“fillet”命令时必须先启动命令，后选择要编辑的对象；启动该命令时已选择的对象将自动取消选择状态。
注重 假如要进行圆角的两个对象都位于同一图层，那么圆角线将位于该图层。否则，圆角线将位于当前图层中。此规则同样适用于圆角颜色、线型和线宽。
    专家指点 系统变量TRIMMODE控制圆角和倒角的修剪模式，假如取值为1（缺省值），则使用修剪模式；假如取值为0则不修剪。
    2. “chamfer”命令用来创建倒角，即将两个非平行的对象，通过延伸或修剪使它们相交或利用斜线连接。用户可使用两种方式来创建倒角，一种是指定倒角两端的距离；另一种是指定一端的距离和倒角的角度，如图5-32所示。该命令的用法与“fillet”命令类似。其调用方法为：
    工具栏：“ Modify （修改）” →
    菜单：【Modify（修改）】→【Chamfer（倒角）】
    命令行：chamfer（或别名cha）

    调用该命令后，系统首先显示“chamfer”命令的当前设置，并提示用户选择进行倒角操作的对象：
    (TRIM mode) Current chamfer Dist1 = 0.0000, Dist2 = 0.0000
    Select first line or [Polyline/Distance/Angle/Trim/Method]:
    Select second line:
    此外，用户也可选择如下选项：
    (1) “Polyline（多段线）”：该选项用法同“fillet”命令。
    (2) “Distance（距离）”：指定倒角两端的距离，系统提示如下：
    Specify first chamfer distance <0.0000>:
    Specify second chamfer distance <0.0000>:
    (3) “Angle（角度）”：指定倒角一端的长度和角度，系统提示如下：
    Specify chamfer length on the first line <0.0000>:
    Specify chamfer angle from the first line <0>:
    (4) “Trim（修剪）”：该选项用法同“fillet”命令。
    (5) “Method（方式）”：该选项用于决定创建倒角的方式，即使用两个距离的方式或使用距离加角度方式。
    说明 使用“chamfer”命令时必须先启动命令，后选择要编辑的对象；启动该命令时已选择的对象将自动取消选择状态。
    注重 同圆角相同，假如要进行倒角的两个对象都位于同一图层，那么倒角线将位于该图层。否则，倒角线将位于当前图层中。此规则同样适用于倒角颜色、线型和线宽。
    3. 利用“array”命令还可创建矩形阵列（Rectangular Array）。调用该命令后，系统弹出“Array（阵列）”对话框，用户可参见5-28图。该对话框中各项说明如下（图5-33）：
    (1) “Rows（行）”：指定矩形阵列的行数。
    (2) “Columns（列）”：指定矩形阵列的列数。
    (3) “Row offset（行偏移）”：指定矩形阵列中相邻两行之间的距离。
    (4) “Columns（列偏移）”：指定矩形阵列中相邻两列之间的距离。
    (5) “Angle of array（阵列角度）”：指定矩形阵列与当前基准角之间的角度。
