Command: _trim

Current settings: Projection=UCS, Edge=None

Select cutting edges ...

Select objects: 1 found

// 选择圆作为修剪的边界

Select objects: Enter

// 确定所选择的修剪边界

Select object to trim or shift-select to extend or [Project/Edge/Undo]:

// 选择圆内需要修剪的线段

Select object to trim or shift-select to extend or [Project/Edge/Undo]:

// 选择圆内需要修剪的另一条线段

Select object to trim or shift-select to extend or [Project/Edge/Undo]: Enter

// 结束修剪命令

    Step 3 绘制表盘
    (1) 绘制另外两个圆。可以不必使用“circle”命令来绘制，而是利用“offset”命令，由已有的圆直接生成新的圆。为了便于说明，将上一步骤中绘制的圆称为圆1，本步骤中所绘制的圆分别称为圆2和圆3。选择“Modify（修改）”工具栏中 图标，并根据提示进行如下操作：

Command: _offset

Specify offset distance or [Through] <Through>: 5 Enter

// 指定偏移距离为 5

Select object to offset or <exit>:

// 选择圆 1 作为偏移对象

Specify point on side to offset:

// 选择圆 1 内任一点来指定偏移方向

Select object to offset or <exit>: Enter

// 结束偏移命令

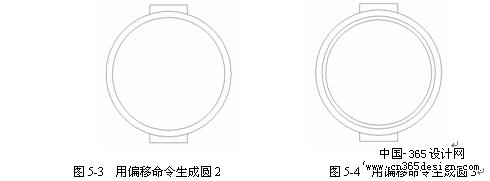

    这样，就通过对圆1的偏移操作而生成了与其具有同一圆心的圆2，结果如图5-3所示。

    (2) 现在再利用“offset”命令，由圆2生成圆3。选择“Modify（修改）”工具栏中 图标，并根据提示进行如下操作：

Command: _offset

Specify offset distance or [Through] <5.0000>: 3 Enter

// 指定偏移距离为 3

Select object to offset or <exit>:

// 选择圆 2 作为偏移对象

Specify point on side to offset:

// 选择圆 2 内任一点来指定偏移方向

Select object to offset or <exit>: Enter

// 结束偏移命令

    完成后，结果应如图5-4所示。
    Step 4 绘制刻度线

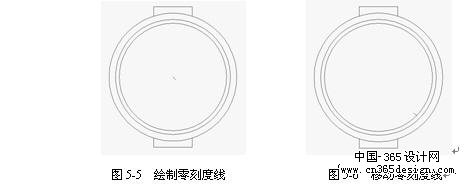

    (1) 首先绘制零刻度线。调用“line”命令，利用中央点捕获来选择圆1的圆心作为起点，然后输入极坐标“@3<-45”确定端点。绘制结果如图5-5所示。

    (2) 将绘制好的零刻度线移动到指定的位置。选择“modify（修改）”工具栏中的 图标，并根据提示进行如下操作：

Command: _move

Select objects: 1 found

// 选择已绘制好的直线

Select objects: Enter
