图解如何制作真实的阴影

作者：pk02
本教程比较具体科学的介绍物体阴影的制作方式，制作的时候需要根据实际光芒角度来定义参考线，作者异常具体的用图示来说明阴影的成象规则及注重问题。是篇异常有价值的学习教材！

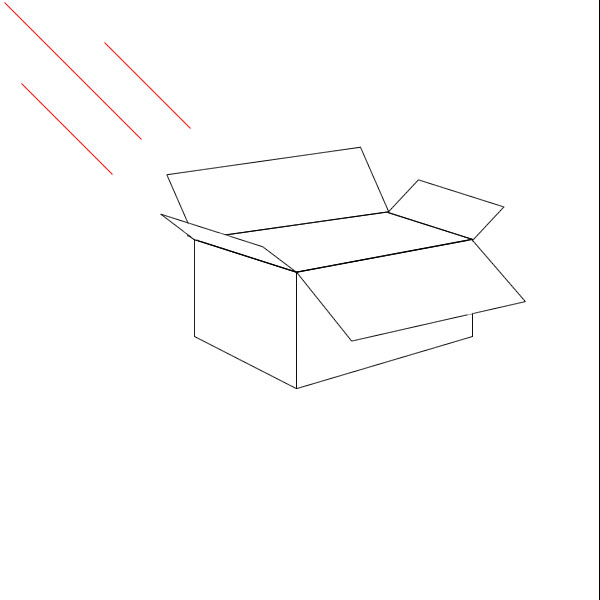

1.制作这个盒子的阴影，光芒从左边45度角入射

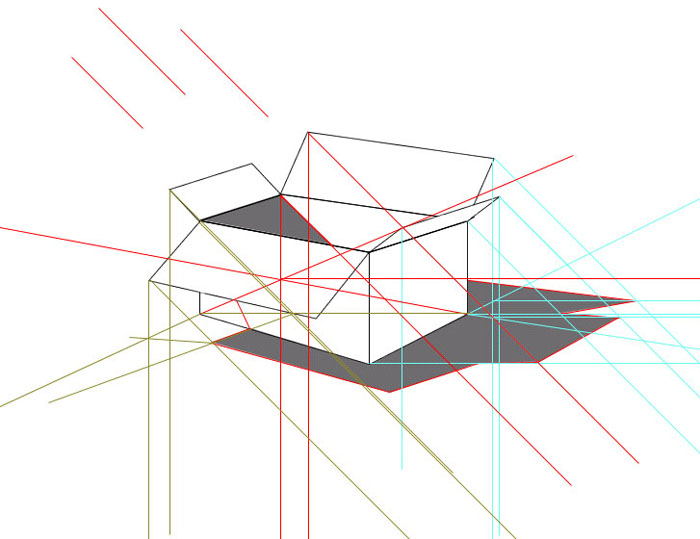

2.利用以前学过的射影定理用辅助线确定投影的角度和位置

3.完成位置的确定，其实我现在要确定一个物体的光芒分布的关系，一般会直接借助3D软件来实现

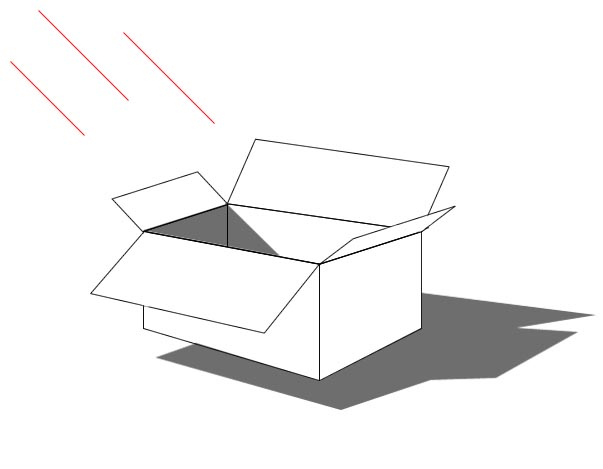

4.最终效果图

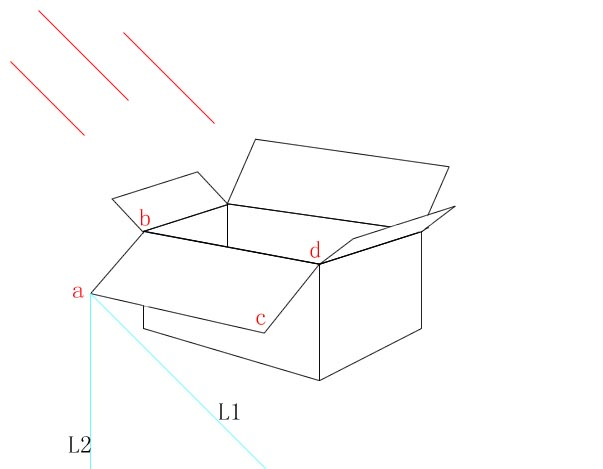

5.从A点引出L1，L2两条线，一条和光源平行，一条为法线

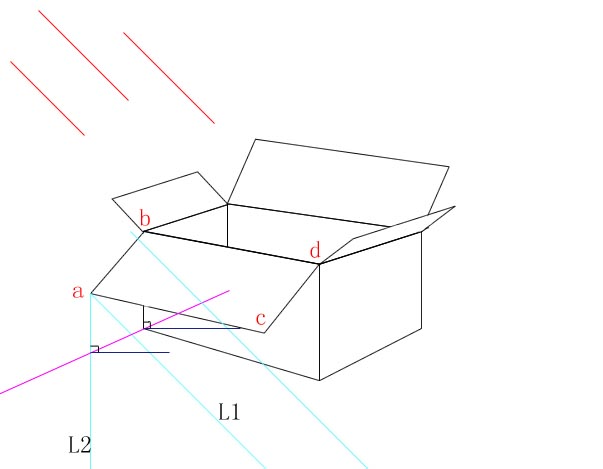

6.继承做出如图辅助线

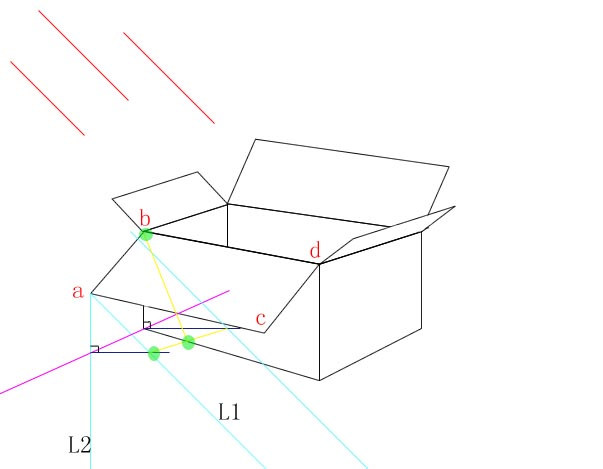

7.继承连接各点，得到图中绿色的三个点，对照上面的效果图，这三个点就是上面两边在箱子上的投影

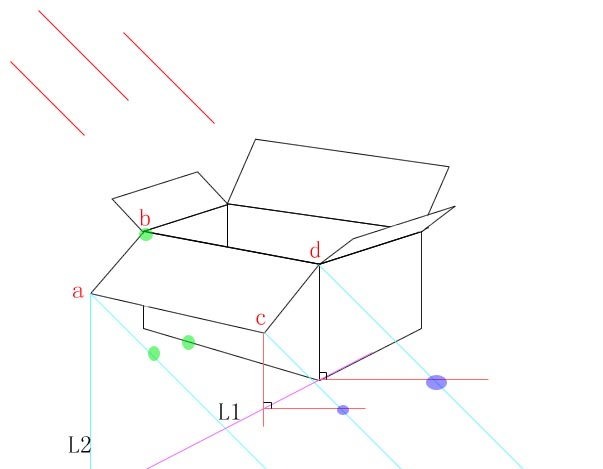

8.继承做出dc在平面和箱子上的投影，此时，得到两个兰色的点

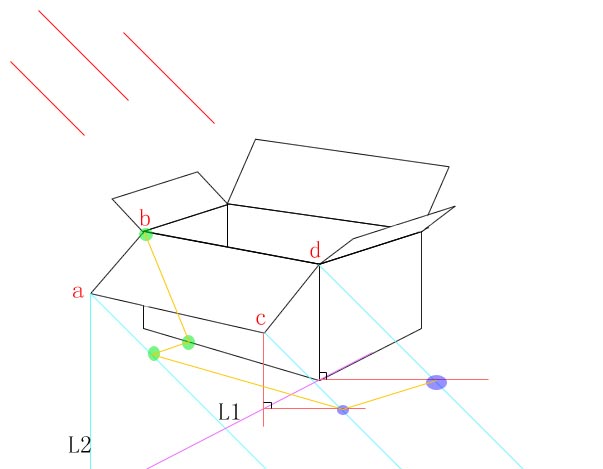

9.连接绿色和兰色的点，于是得到面acdb的投影

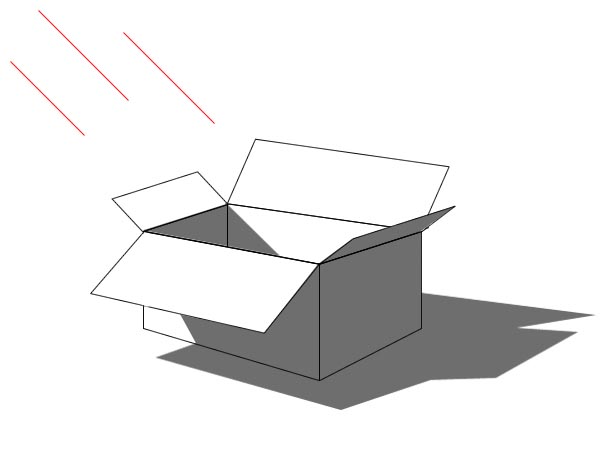

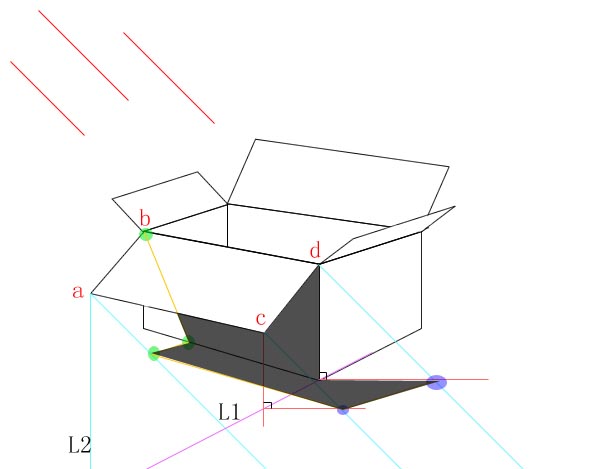

10.建立选区并填充它，一个面的投影就做好了，其他面的原理是相同
